Состав для аккумулирования водорода

Состав для аккумулирования водорода

Иллюстрации

Показать все

Реферат



((() 894984

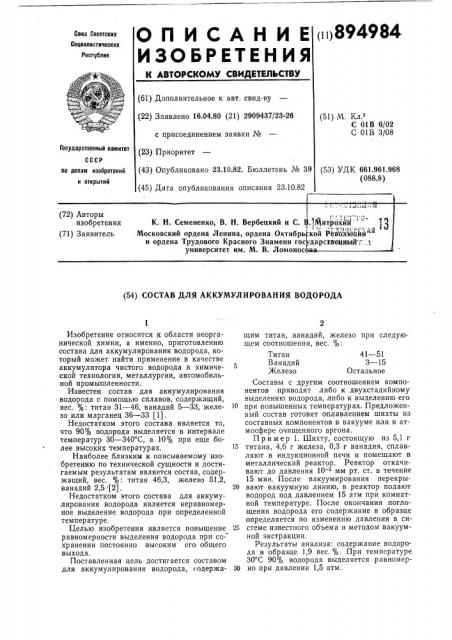

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцналнстнческнх

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 16.04.80 (21) 2909437/23-26 с присоединением заявки № (23) Приоритет (51) М. Кл.

С 01В 6/02

С 01В 3/08

Государственный комитет (43) Опубликовано 23.10.82. Бюллетень № 39 по делам изобретений н открытий (53) УДК 661.961.968 (088.8) (45) Дата опубликования описания 23.10.82 (54) СОСТАВ ДЛЯ АККУМУЛИРОВАНИЯ ВОДОРОДА

Изобретение относится к области неорганической химии, а именно, приготовлению состава для аккумулирования водорода, который может найти применение в качестве аккумулятора чистого водорода в химической технологии, металлургии, автомобильной промышленности.

Известен состав для аккумулирования водорода с помощью сплавов, содержащий, вес. %: титан 31 — 46, ванадий 5 — 33, железо или марганец 36 — 33 (1).

Недостатком этого состава является то, что 90% водорода выделяется в интервале температур 30 — 340 С, а 10% при еще более высоких температурах.

Наиболее близким к описываемому изобретению по технической сущности и достигаемым результатам является состав, содержащий, вес. %: титан 46,3, железо 51,2, ванадий 2,5 (2).

Недостатком этого состава для аккумулирования водорода является неравномерное выделение водорода при определенной температуре, Целью изобретения является повышение равномерности выделения водорода при сохранении постоянно высоким его общего выхода.

Поставленная цель достигается составом для аккумулирования водорода, содержащим титан, ванадий, железо при следующем соотношении, вес. %:

Титан 41 — 51

Ванадий 3 — 15

Железо Остальное

Составы с другим соотношением компонентов приводят либо к двухстадийному выделению водорода, либо к выделению его

10 при повышенных температурах. Предложенный состав готовят оплавлением шихты из составных компонентов в вакууме нли в атмосфере очищенного аргона.

П р и мер 1. Шихту, состоящую из 5,1 г

)5 титана, 4,6 г железа, 0,3 г ванадия, сплавляют в индукционной печи и помещают в металлический реактор. Реактор откачивают до давления 10- мм рт. ст. в течение

15 мин. После вакуумирования перекры20 вают вакуумную линию, в реактор подают водород под давлением 15 атм при комнатной температуре. После окончания поглощения водорода его содержание в образце определяется по изменению давления в си25 стеме известного объема и методом вакуумной экстракции.

Результаты анализа: содержание водорода в образце 1,9 вес. %. При температуре

30 С 90% водорода выделяется равномер30 но при давлении 1,5 атм.

894984

Формула изобретения

Составитель М. Мурашова

Техред О. Павлова Корректор Т. Добровольская

Редактор П. Горькова

Заказ 1653/6 Изд, Ко 236 Тираж 514 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

П р им ер 2. Шихту, состоящую из 4,5 г титана, 5,1 г железа, 0,4 г ванадия, сплавляют в индукционной печи и обрабатывают как в примере 1.

Результаты анализа: содержание водо- 5 рода в образце, 2,0 вес. /о. При температуре 30 C 90о/о водорода выделяется равномерно при давлении 4 атм.

Пр им ер 3. Шихту, состоящую из 4,1 г титана, 5,5 г железа, 0,4 г ванадия, сплав- 10 ляют в индукционной печи и обрабатывают как в примере 1. Результаты анализа: содержание водорода в образце 1,9 вес .

При температуре 30 С 90 /о водорода выделяется равномерно при давлении 6 атм. 15

Использование данного состава обеспечивает равномерное выделение водорода во времени, причем водород начинает выделяться при температурах 30 С, т. е. примерно в 10 раз более низких, чем при ис- 0 пользовании известных составов, что обеспечивает более эффективную работу устройств для хранения и транспортировки водорода.

Состав для аккумулирования водорода, содержащий титан, ванадий, железо, о т л ич а ю шийся тем, что, с целью повышения равномерности выделения водорода при сохранении постоянно высоким его общего выхода, он содержит указанные компоненты в следующем соотношении, вес. :

Титан 41 — 51

Ванадий 3 — 5

Железо Остальное

Источники информации, принятые во внимание при экспертизе

1. Патент США № 4111689, кл. С 22С

22/00, опубл. 1978.

2. Патент Голландии № 7513154, кл. С 01В 1/07, опубл. 1975 (прототип) .
