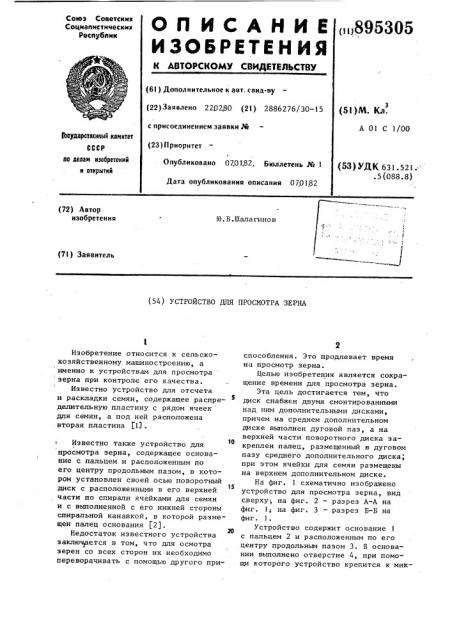

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (i

Опубликовано 0701.82. бюллетень № 1

Дата опубликования описания 0701.82

{5t)M. Кл.

А 01 С 1/00

3Ъеударетееккый квинтет ао делаи наабретений и открытки

{53) УДК 631.521.- .5 (088.8) (72) Автор изобретения

Ю,В.Шалагинов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОСМОТРА ЗЕРНА

Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для просмотра зерна при контроле его качества.

Известно устройство для отсчета и раскладки семян, содержащее распределительную пластину с рядом ячеек для семян, а под ней расположена вторая пластина f13 .

Известно также устройство для просмотра зерна, содержащее основание с пальцем и расположенным по его центру продольным пазом, в котором установлен своей осью поворотный диск с расположенными в его верхней

15 части по спирали ячейками для семян и с выполненной с его нижней стороны спиральной канавкой, в которой размещен палец основания fz).

Недостаток известного устройства заключ,ается в том, что для осмотра зерен со всех сторон их необходимо переворачивать с помощью другого приспособления. Это продлевает время на просмотр зерна.

Целью изобретения является сокращение времени для просмотра зерна.

Эта цель достигается тем, что диск снабжен двумя смонтированными над ним дополнительными дисками, причем на среднем дополнительном диске выполнен дуговой паз, а на верхней части поворотного диска закреплен палец, размещенный в дуговом пазу среднего дополнительного диска, при этом ячейки для семян размещены на верхнем дополнительном диске.

На фиг. 1 схематично изображено устройство для просмотра зерна, вид сверху; на фиг. 2 — разрез А-А на фиг. i; на фиг. 3 — разрез Б-Б на фиг. 1.

Устройство содержит основание 1 с пальцем 2 и расположенным по его центру продольным пазом 3. B основании выполнено отверстие 4, при помощи которого устройство крепится к микдиски, подводят под объектив следующую ячейку с зерном. При повороте стенка канавки 7 скользит по пальцу

2, sa счет чего ось 5 вместе с дисками перемещается по продольному пазу 3. Поэтому все ячейки 13 по очереди оказываются под объективом микроскопа.

Формула изобретения

3 895305 роскопу (на чертеже не показан). В пазу 3 установлен при помощи оси 5 поворотный диск 6 с выполненной с его нижней стороны спиральной канавкой 7, в которой размещен палец 2 основания

1. Сверху поворотного диска смонтированы средний 8 и верхний 9 дополнительные диски. Средний диск установлен на цилиндрическом выступе 10 поворотного диска 6 и в нем выполнен щ дуговой паэ 11, в который вставлен закрепленный на поворотном диске палец 12. Верхняя плоскость среднего дополнительного диска выполнена шероховатой, На верхнем дополнительном диске 9 выполнены по спирали ячейки

13 для семян. Средний и нижний диски соединены болтом 14.

Устройство используют следующим образом.

В отверстии 4 основания 1 закрепляют стойку микроскопа или лупы, например BM-51-2.

В ячейки 13 укладывают зерна для просмотра. Поворачивая средний диск

8, подводят под обьектив первую ячейку. При просмотре диск 8 поворачивают на небольшой угол туда и обратно. При этом, благодаря тому, что диск имеет шероховатую поверхность, а стенки ячеек 13 — гладкую, просматриваемое зерно будет поворачиваться к обьективу разными сторонами. После просмотра одного зерна поворачивают средний диск до тех пор, пока стенка дугового паза 11 не подойдет к пальцу 12, а затем, поворачивая в ту же сторону все

Устройство для просмотра зерна, содержащее основание с пальцем и расположенным по его центру продольным пазом, в котором установлен своей осью поворотный диск с расположенными в его верхней части по спирали ячейками для семян и с выполненной с его нижней стороны спиральной канавкой, в которой размещен палец основания, о т л и ч а ю щ е е с я тем, что, с целью снижения времени для просмотра зерна, диск снабжен двумя смонтированными над ним дополнительными дисками, причем на среднем дополнительном диске выполнен дуговой паз, а на верхней части поворотного диска закреплен палец, размещенный в дуговом пазу среднего дополнительного диска, при этом ячейки для семян размещены на верхнем дополнительном диске.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

11- 70861, кл. А 01 С 1/00, 1947.

2. "Селекция и семеноводство", 1974, Ф 4, с. 72 (прототип).

8-4

/Р /7 ф

У,у
