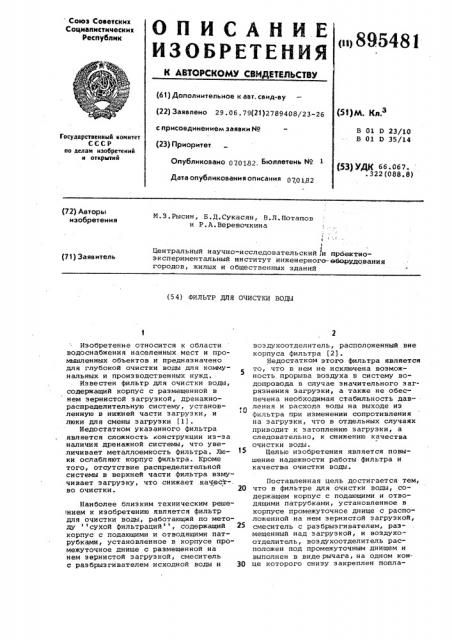

Союз Советскик

Социалистических

Республик

ОПИСАНИЕ щ

ИЗОБРЕТЕН ЙЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 29.06.79(21)2789408/23-26 (5 )М с присоединением заявки Н9 (23) Приоритет

В 01 D 23/10

В 01 D 35/14

Государственный комитет ссс р ио делам изобретений и открытий

Опубликовано 070182 Бюллетень М

Дата опубликования описания 070182 (53} УД (66 ° 067 . 322 (088.8) (72) Авторы изобретения

N, 3. Рысин, Б.Д.Сукасян, В.Л. Потапов и P.A.Âåðåâî÷êèíà! 1

Центральный научно-исследовательский и прбектноэкспериментальный институт инженерного--еборудования городов, жилых и общественных зданий (71) Заявитель (5 4) ФИЛЬТР ДЛЯ ОЧИСТКИ ВОДЫ

Изобретение относится к области водоснабжения населенных мест и промышленных объектов и предназначено для глубокой очистки воды для комму5 нальных и производственных нужд.

Известен фильтр для очистки воды, содержащий корпус с размещенной в нем зернистой загрузкой, дренажнораспределительную систему, установленную в нижней части загрузки, и люки для смены загрузки (1).

Недостатком укаэанного фильтра является сложность конструкции из-эа наличия дренажной системы, что увеличивает металлоемкость фильтра. Лю- 15 ки ослабляют корпус фильтра. Кроме того, отсутствие распределительной системы в верхней части фильтра взмучивает загрузку, что снижает .качест-. во очистки. 20

Наиболее близким техническим реше нием к изобретению является фильтр для очистки воды, работающий по методу сухой фильтраций, содержащий 25 корпус с подающими и отводящими патрубками, установленное в корпусе промежуточное днище с размещенной на нем зернистой загрузкой, смеситель с раэбрызгивателем исходной воды и 30 воздухоотделитель, расположенный вне корпуса фильтра (2).

Недостатком этого фильтра является то, что в нем не исключена возможность прорыва воздуха в систему водопровода в случае значительного загрязнения загрузки, а также не обеспечена необходимая стабильность давления и расхода воды на выходе из фильтра при изменении сопротивления на загрузки, что в отдельных случаях приводит к затоплению загрузки, а следовательно, к снижению качества очистки воды.

Целью изобретения является повышение надежности работы фильтра и качества очистки воды.

Поставленная цель достигается тем, что в фильтре для очистки воды, содержащем корпус с подающими и отводящими патрубками, установленное в корпусе промежуточное днище с расположенной на нем зернистой загрузкой, смеситель с разбрызгивателем, размещенный над загрузкой, и воздухоотделитель, воздухоотделитель расположен под промежуточным днищем и выполнен в виде рычага, на одном кон. це которого снизу закреплен попла895481 вок, а на другом сверху " клапан для регулирования выхода воздуха.

На фиг.1 изображен фильтр продоль1 ный разрез; н а фиг. 2 — воэдухоотделитель, продольный разрез.

Фильтр содержит корпус 1, в центральной части которого расположена зернистая загрузка 2, уложенная на съемной решетке 3 и поддерживающей решетке 4. В верхней части фильтра установлен смеситель 5 с раэбрыэгивателями б воздушной смеси и с патруб- о ком 7 для входа воздуха и патрубком

8 для ввода воды.

Под загрузкой 2 расположен воздухоотделитель или стабилизирующее устройство 9, состоящее иэ рычага 10, 15 на одном конце которого снизу закреплен поплавок 11, а на другом сверху клапан 12, перекрывающий отверстие на воэдухосбросном трубопроводе 13. Внизу фильтра установлен водоотводящий тру- Щ бопровод 14.

Фильтр имеет разъемную конструкцию. Для замены зернистой загрузки к подвижной решетке 3 приварены монтажные крюки 15. 25

Работает устройство следующим образом.

Природная вода через входной патрубок 8 и воздух через патрубок 7 поступают н смеситель в соотношении

1:1 — 1:15. В момент подачи воды и воздуха в смеситель 5 происходит интенсивное насыщение воды воздухом, и давление в зоне смешивания делается выше, чем внутри фильтра. Это обус" лавливает более высокое растворение воздуха в воде. За счет этого в момент разбрызгивания излишки растворенного воздуха выделяются в воде в виде пузырьков, разрывая каплю на более мелкие частички, способствуя 4О диспергированию всей массы воды и увеличивая тем самым площадь контакта воды и воздуха. Разбрызгиватель б способствует равномерному распределению воды над поверхностью зернистой загрузки, что улучшает процесс десорбции газов.

Водо-воздушная смесь проходит через зернистую загрузку, оставляя на поверхности зерен загрузки железа и другие металлы в виде плотной квазикристаллической пленки осадка..

В нижней части фильтра происходит разделение воды и воздуха. Вода скапливается и отводится по трубопроводу

14 водопотребителю. Излишки воздуха и десорбированные газы сбрасываются через клапан 12 и воэдухосбросный трубопровод 13 в атмосферу..

Клапан 12 и момент пуска открыт полностью, а поплавок 11 находится в нижнем положении. Вода в нижней части скапливается, а воздух через открытый клапан сбрасывается. При скоплении воды поплавок 11, передавая усилия через рычаг 10, закрывает клапан 12. При этом накапливается воздух в фильтре, и повышается давление внутри него.

Давление передается на воду,и она выходит через водоотводящий трубопровод 13. Затем поплавок 11 поднимается, клапан 12 опускается, и цикл работы повторяется.

Таким образом, обеспечено поддержание расчетного давления и расхода воды на выходе из фильтра, исключены затопление загрузки и прорыв воздуха в систему .

Это позволяет улучшить качество питьевой воды. Вода очищается от ионов железа и других металлов, а также от растворенных в воде газов.

Продолжительность фильтроцикла увеличивается до двух лет.

Формула изобретения

Фильтр для очистки воды, содержа.— щий корпус с попадающими и отводящими патрубками, установленное в корпусе промежуточное днище с расположенной на нем зернистой загрузкой, смеситель с разбрыэгивателем, размещенный над загрузкой, и воздухоотделитель, отличающийся тем, что, с целью повышения надежности работы фильтра и качества очистки воды, воздухоотделитель расположен под промежуточным днищем и выполнен в виде рычага, на одном конце которого снизу закреплен поплавок, а на другом сверху — клапан для регулирования выхода воздуха.

Источники информации, принятые во внимание при экспертизе

1. Лившиц О.В. Справочник по водоподготовке котельных установок. N., Энергия, 1976, с.34.

2. Николадзе Г.И. Обеэжилезивание природных и оборотных вод. М., („"тройиэдат, 1978, с. 25 (прототип) .
