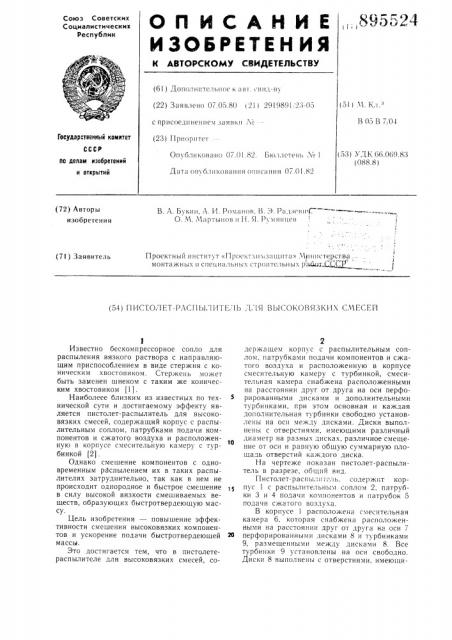

„,,8с) 5524

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Ж

ы

"н (61) Дополнительное к lBT. c вид-ву (22) Заявлено 07.05.80 (2! ) 291 )89! 23-05 .с присоединением заявки, и (23) Приоритет

Оп,тбликовано Оi.0!.с82. Ьюллетень ¹ 1 (5! ) М. Кл."

В 05 В 7, 04

Государственный комитет (53) УДК 66.069.83 (088.8) ло делам изобретеиий и открытий

Дата опубликования описания 07.01.82 (72) Авторы изобретения

В. A. Букин, А. И. Романов, В. Э. РадзевпсГ

О. Ч. тЧартынов н Н. 51. Румянцев

Проектный институт «Проектхп зтащита» Министерства

f т т монтажных tl спсппа lt,lti,ix строптс. Il,tit,IL (топот,Ы (7! ) Заявитель (54) ПИСТОЛЕТ-РАСПЫ,)И 1 Е, 1Ь,I,, 151 ВЫСОКОВ5)ЗКИ. СМЕСЕ11

Известно бескомпрессорное сопло для распыления вязкого раствора с направляющим приспособлением в виде стержня с коническим хвостовиком. Стержень может быть заменен шнеком с таким же коническим хвостовиком (1).

Наиболеее близким из известных по технической сути и достигаемому эффекту является пистолет-распылитель для высоковязких смесей, содержащий корпус с распылительным соплом, патрубками подачи компонентов и сжатого воздуха и расположенную в корпусе смесительную камеру с турбинкой (2) .

Однако смешение компонентов с одновременным распылением их в таких распылителях затруднительно, так как в нем не происходит однородное и быстрое смешение в силу высокой вязкости смешиваемых веществ, образующих быстротвердеющую массу.

Цель изобретения — повышение эффективности смешения высоковязких компонентов и ускорение подачи быстротвердеющей массы.

Это достигается тем, что в пистолетераспылителе для высоковязких смесей, содержащем корпус с распылительным соплом, патрубками подачи компонентов и сжатого воздуха и расположенную в корпусе смесительную камеру с турбинкой, смесительная камера снабжена расположенными на расстоянии друг от друга на оси перфорированными дисками и дополнительными турбинками, при этом основная и каждая дополнительная турбинки свободно установлены на оси между дисками. Диски выполнены с отверстиями, имеющими различный диаметр на разных дисках, различное смещение от оси и равную общую суммарную площадь отверстий каждого диска.

На чертеже показан пистолет-распылитель в разрезе, общий вид.

Пистолет-распыли" ель, содержит корпус 1 с распылительным соплом 2. патрубки 3 и 4 подачи компонентов и патрубок 5 подачи сжатого воздуха.

В корпусе 1 расположена смесительная камера 6, которая снабжена расположенными на расстоянии друг от друга на оси 7 перфорированными дисками 8 и турбинками

9, размещенными между дисками 8. Все турбинки 9 установлены на оси свободно.

Диски 8 выполнены с отверстиями, имеющи895524

Формула изобг)етения

Сос(",(âè(ель В., Iяпина

Редактор, 1. Ут«хина Тсхрс;(»с Бойкас Корр«кто о Н . 111 выдк;) и

Закан 1 (546) 12 Тираж 72? Поди()«нo .

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035. Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 ми 1" ..»(и? (, Й диаметр на разных дисках, ра. ) . « .:(.;ие от оси и равную суммарпук):...,I 0TI)å!)ñòèé каждого диска.

1! пс: ),I(. (-распылитель работает следуюIII,H XI ()() !) cI:)OI(I.

Чс!)(3 (атрубки 3 и 4 поступают в камеру 6 ком)поненты, а по патрубку 5 сжатый воздух.

Поступающий поток компонентов, сформированный отверстиями первого диска, разбивается первой турбинкой и направляется к отверстиям следуюп(его диска. который в соответствии с отверстиями в нем формирует также поток компонентов, поступающих на вторую турбинку, которая вновь разбивает поступающий поток и т.д.

Процесс формирования потока и разбивания его происходит до последнего диска.

В зависимости от вязкости компонентов подбирают такое количество дисков и турбинок, чтобы выходящий поток был однородным по распределению.

Таким образом, предложенный пистолетраспылитель обеспечивает однородное и быстрое смешение высоковязких компонентов и возможность покрытия за короткий срок защищаемой поверхности быстротвердеющей массой. и

Легкость монтажа и демонтажа смесительнои камеры позволяет йспользовать пистолет-распылитель для нанесения различных составов.

1. Пистолет-распылитель для высоковязких смесей, содержащий корпус с распылительным соплом, патрубками подачи компонентов и сжатого воздуха и расположенную в корпусе смесительную камеру с трубинкой, отличающийся тем,:то, с целью повышения эффективности смешения высоковязких компонентов и ускорения подачи быстротвердеющей массы, смесительная камера снабжена расположенными на расстоянии друг от друга на оси перфорированными дисками и дополнительными турбинками, при этом основная и каждая дополнительная турбинки свободно установлены на оси между дисками.

2. Пистолет-распылитель по п. 1, отличающийся тем, что диски выполнены с отверстиями, имеющими различный диаметр на разных дисках, различное смещение от оси и равную общую суммарную плошадь отверстий каждого диска.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

?)! 230689, кл. В 05 В 1 06, 1966.

2. Авторское свидетельство СССР

М !09825, кл. В 05 В 3)08, !954 (прототип) .
