Реферат

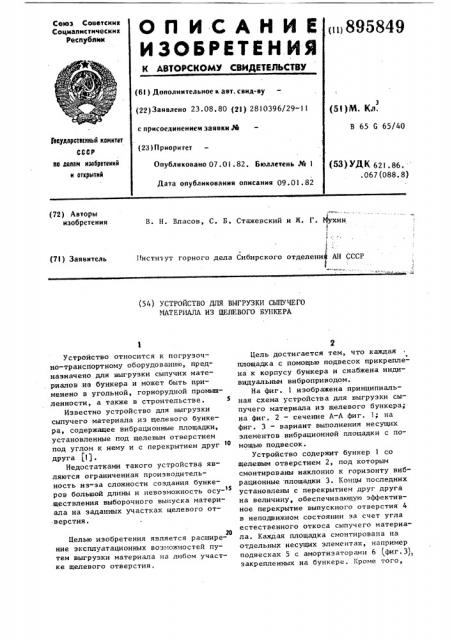

Союз Советски к

Социалистически к

Республик

ОПИСЛНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<и1895849 (61) Дополнительное к авт. саид-ву (22) Заявлено 23.08.80 (21) 2810396/29-11 с присоелинением заявки М (28) Приоритет

Опубликовано 07.01. 82. Бюллетень 1те l

Дата опубликования описания 09.01.82 (5! )М. Кл .

В 65 G 65/40

Государственный комитет

СССР

h4 делам изеоретеиий и открытий (53) УДK 621,86.. . 067 (088. 8) (72) Авторы изобретения

В. Н. Власов, С. Б. Стажевский и Ж. Г. Иухин

С

>

1 -

IfHcTH óT горного дела Сибирского отделени АН СССР (7l ) Заявитель (54) УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ СЫПУЧЕГО

МАТЕРИАЛА ИЗ ЩЕПЕВОГО БУНКЕРА

Устройство относится к погрузочно-транспортному оборудованию, предназначено для выгрузки сыпучих материалов из бункера и может быть применено в угольной, горнорудной промьппленности, а также в строительстве.

Известно устройство для выгрузки сыпучего материала из целевого бункера, содержащее вибрационные площадки, установленные под щелевым отверстием под углом к нему и с перекрытием друг

10 друга tl 1 .

Недостатками такого устройства являются ограниченная производительность из-за сложности создания бункеров большой длины и невозможность ocylj .ществления выборочного выпуска материала на заданных участках щелевого отверстия.

Целью изобретения является расширение эксплуатационных возможностей путем выгрузки материала на любом участке щелевого отверстия.

Цель достигается тем, что каждая площадка с помощью подвесок прикреплена к корпусу бункера и снабжена индивидуальным виброприводом.

На фиг. 1 изображена принципиальная схема устройства для выгрузки сыпучего материала из щелевого бункера; на фиг. 2 — сечение A-Л фиг. 1; на фиг. 3 — вариант выполнения несущих элементов вибрационной площадки с помощью подвесок.

Устройство содержит бункер 1 со щелевым отверстием 2, под которым смонтированы наклонно к горизонту вибрационные площадки 3. Концы последних установлены с перекрытием друг друга на величину, обеспечивающую эффективное перекрытие выпускного отверстия 4 в неподвижном состоянии за счет угла естественного откоса сыпучего материала. Каждая площадка смонтирована на отдельных несущих элементах, например подвесках 5 с амортизаторами 6 фиг.3)> закрепленных на бункере. Кроме того, 895849

Формула изобретения площадка может быть смонтирована на опорных балках 7, покрытых антифункциональным покрытием 8, и .снабжена амортизатором 9. Каждая площадка снабжена индивидуальным виброприводом 10, который может быть механическим дебалансным вибратором, пневмовибратором, гидровибратором и т.п.

Устройство для выгрузки из щелевого бункера работает следующим образом.

Для выпуска сыпучего материала из бункера включают вибропривод той площадки, из выпускного отверстия которой требуется выгрузить материал. Под действием возмущающего усилия, создаваемого вибратором, сыпучий материал над щелевым отверстием, где расположены вибрационные площадки с включенным виброприводом, придет в движение. Через выпускное отверстие он начйет нодаваться в транспортное средство, например на конвейер (на фигурах не показан) . Вибрационная.площадка будет совершать независимые виброперемещения на подвесках с помощью амортизаторов 6, не оказывая влияние на смежные вибрационные площадки. Причем длина вибрационной площадки, угол. наклона высоты выпускного отверстия и параметры вибрации подобраны так, чтобы над вибрационной площадкой не было "мертвых застойных зон" из сыпучего материала. Как показывают проведенные исследования, длина вибрационной площадки под завалом в бункере должна быть 1,75-2,5 раза больше высоты выпускного отверстия.

При установке вибрационной площадки на опорных балках, покрытых антифункционньи материалом и снабженных амортизатором 9, работа устройства не изменяется, в этом случае увеличивается грузонесущая способность бункера.

Такой вариант несколько сложнее в изготовлении, но при этом значительно

:выше несущая способность, поэтому он рекомендуется для бункеров большой высоты.

Применение предлагаемого устройства позволяет производить регулярный

1о выпуск сыпучего материала в любой необходимой по технологии работы склада зоне выпускной щели, включая в работу ту или иную вибрационную площадку. В работе могут находиться сразу 5 несколько вибрационных площадок в разных участках выпускной щели, что позволяет практически беэ ограничений увеличивать производительность бункера по разгрузке.

Устройство для выгрузки сыпучего материала из щелевого бункера, содержащее вибрационные площадки, установленные под щелевым отверстием под углом к нему и с перекрытием. друг друга, о т л и ч а ю щ е е с я тем, что, с целью расширения эксплуатационных воэможностей путем выгрузки материала на любом участке щелевого отверстия, каждая площадка с помощью подвесок прикреплена к корпусу бункера

35 и снабжена индивидуальным виброприводом.

Источники информации, принятые во внимание при экспертизе

). Патент Великобритании Р 146358О, кл. В 65 G 65/56, 1977 (прототип).
