Реферат

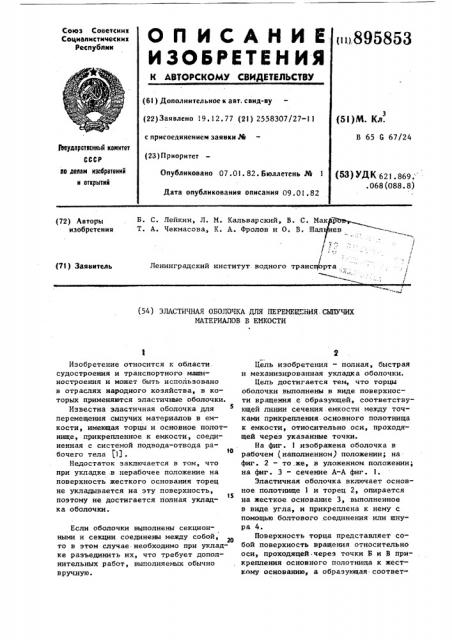

Союз Советсиик

Социапистичесиик

Республик

1iu895853

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт, свид-ву (22) Заявлено 19. 12. 77 (2) ) 2558307/27-11 с присоединением заявки М (23) Приоритет (53)M. Кл.

В 65 G 67/24

1Ъеударстекнный комитет

СССР ао делам изооретеиий и открытий

Опубликовано 07.01. 82. Бюллетень М 1

Дата опубликования описания 09.01.82 (53) YELК 621,869;- .068(088.8) Б. С. Лейкин, Л. М. Кальвар ский, В. С. Мак

Т. А. Чекмасова, К. А. Фролов и О. В. Шал (72) Авторы изобретения

Ленинградский институт. водного транст1Ьрта (71) Заявитель (54) ЭЛАСТИЧНАЯ ОБОЛОЧКА ДЛЯ ПЕРЕИЕИ,ЕНИЯ-СЫПУЧИХ

МАТЕРИАЛОВ В ЕМКОСТИ

Изобретение относится к области. судостроения и транспортного машиностроения и может быть использовано в отраслях народного хозяйства, в которых применяются эластичные оболочки.

Известна эластичная оболочка для перемещения сыпучих материалов в емкости, имеющая торцы и основное полотнище, прикрепленное к емкости, соединенная с системой подвода-отвода рабочего тела (lj .

Недостаток заключается в том, что при укладке .в нерабочее положение на поверхность жесткого основания торец не укладывается на эту поверхность, 15 поэтому не достигается полная укладка оболочки.

Если оболочки выполнены секционными и секции соединены между собой, то в этом случае. необходимо при укладке разъединить их, что требует дополнительных работ, выполняемых обычно вручную.

Цель изобретения — полная, быстрая и механизированная укладка оболочки.

Цель достигается тем, что торцы оболочки выполнены в виде поверхности вращения е образующей, соответствующей линии сечения емкости между точками прикрепления. основного полотнища к емкости, относительно оси, проходящей через указанные точки.

На фиг. 1 изображена оболочка в рабочем (наполненном) положении; на фиг. 2 — то же, в уложенном положении; на фиг. 3 — сечение А-А фиг. 1.

Эластичная оболочка включает основное полотнище I и торец 2, опирается на жесткое основание 3, выполненное в виде угла, и прикреплена к нему с помощью болтового соединения или шнура 4.

Поверхность торца представляет собой поверхность вращения относительно оси, проходяцей-через точки Б и В прикрепления основного полотнища к жестк му основанию; а образующая. соответ89 ствует по форме и длине линии. сечения

1 поверхности жесткого основания между точками Б и В.

При укладке оболочки в нерабочее положение торец укладывается таким образом, чтобы отрезки образующей БО и ОВ составили угол, соответствующий жесткому основанию. Дугу БВ стыкуют с основным полотнищем оболочки. Все линии торца, соединяющие точки Б и В, равны между собой, благодаря чему при укладке оболочки торец полностью укладывается на плоскость жесткого основания.

В уложенном положении предлагаемая оболочка не будет иметь выступов, В случае выполнения оболочки секционной ее можно укладывать без разъединения секций.

Указанные преимущества позволяют повысить надежность в работе оболочек (снижается вероятность повреждения изза отсутствия выступов ) и избежать затрат ручного труда на разъединение секций. !

5853

Применение предлагаемых оболочек в судах позволит получить ориентировочный экономический эффект 10 тыс. руб. в год.

Формула изобретения

Эластичная оболочка для перемеще>0 ния сыпучих материалов в емкости, имеющая торцы и основное полотнище, прикрепленное к емкости, соединенная с системой подвода-отвода рабочего тела, отличающаяся тем, что, с целью полной, быстрой и механизированной укладки оболочки, ее торцы выполнены в виде поверхности вращения с образующей, соответствующей линии сечения емкости между точками прикрепления основного полотнища к емкости, относительно оси, проходящей через указанные точки.

Источники информации, принятые во внимание при экспертизе д 1. Авторское свидетельство СССР

9 451568, кл. В 63 В 35/30, 25,07.72.
