Устройство для разложения озона
Патент 895923
Авторы
Устройство для разложения озона
Иллюстрации
Реферат
Союз Советских
Социалистических
Республик

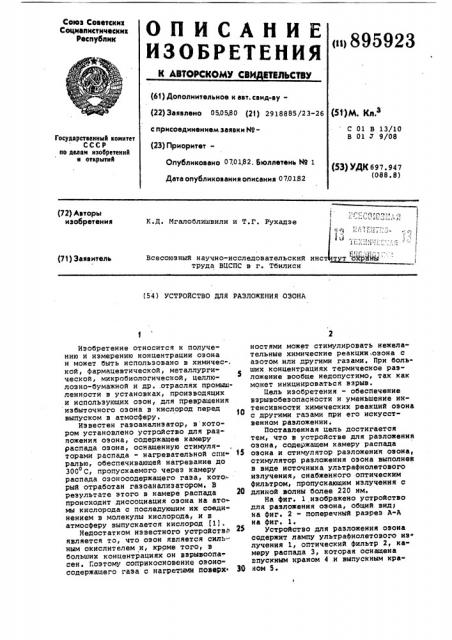

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ и>895923
К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ (61) Дополнительное к ввт. свид-ву(22) Заявлено 050580 (2! ) 2918885/23-26 с присоединением заявки Н9(23) ПриоритетОпубликовано 0701.82. Бюллетень 89 1
Дата опубликования описания 070182
РЦМ К„З
С 01 В 13/10
В 01 9/08
Государствеииый комитет
СССР ио делам изобретений и открытий (53) УДК 697. 947 (088.8) (72) Авторы изобретения
К,Д. Мгалоблишвили и T.Ã. Рухадзе
Всесоюзный научно-исследовательский инст (71) Заявитель труда BI1CIIC в r. Тбилиси (54) УСТРОЙСТВО ДЛЯ РАЗЛОЖЕНИЯ ОЗОНА
Изобретение относится к получению и измерению концентрации озона и может быть использовано в химичес-, кой, фармацевтической, металлургической, микробиологической, целлюлозно-бумажной и др.,отраслях промышленности в установках, производящих и использующих озон, для превращения избыточного озона в кислород перед выпуском в атмосферу.
Известен гаэоаналиэатор, в котором установлено устройство для разложения озона, содержащее камеру распада озона, оснащенную стимуляторами распада - нагревательной спи 15 ралью, обеспечивающей нагревание до
300о С, пропускаемого через камеру распада озоносодержащего газа, кото рый отработан газоанализатором. В результате этого в камере распада 20 происходит диссоциация озона на ато мы кислорода с последующим их соеди нением в молекулы кислорода, и в атмосферу выпускается кислород ll), Недостатком известного устройств является то, что озон является силь" ным окислителем и, кроме того, в больших концентрациях он вэрывоопасен. Поэтому соприкосновение озоносодержащего газа с нагретыми поверх 3О ностями может стимулировать нежелательные химические реакции озона с азотом или другими газами. При больших концентрациях термическое разложение вообще недопустимо, так как может инициироваться взрыв.
11ель изобретения - обеспечение вэрывобезопасности и уменьшение интенсивности химических реакций озона с другими газами при его искусственном разложении.
Поставленная цель достигается тем, что в устройстве для разложения озона, содержащем камеру распада озона и стимулятор разложения озона, стимулятор разложения озона выполнен в виде источника ультрафиолетового излучения, снабженного оптическим фильтром, пропускающим излучения с длиной волны более 220 нм.
На фиг. 1 изображено устройство для разложения озона, общий вид на фиг. 2 - поперечный разрез A-A на фиг, 1.
Устройство для разложения озона содержит лампу ультрафиолетового иэ лучения 1, оптический фильтр 2, камеру распада 3, которая оснащена впускным краном 4 .и выпускным краном 5»
895923
Формула изобретения
Ю340г
Р 6
Риг2
Тираж 513. Подписное
Фиг. Р
ВИЙИПИ : Заказ 11608/3.Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
Устройство может работать в двух режимах: в статическом и динамическом.
При работе. в статическом режиме озоносодержащую смесь через впускной кран 4 вводят в камеру распада 3, затем закрывают впускной кран 4 и включают лампу ультрафиолетового излучения 1 ° В зависимости от объема камеры распада и концентрации озона облучение производят 20-40 с.
При работе в динамическом режиме включают лампу ультрафиолетового излучения 1, оэоносодержащую смесь через впускной кран 4 подают в камеру распада 3 и через выпускной кран
5 отводят кислород в атмосферу непрерывно.
Предложенная конструкция устройства для разложения озона обеспечивает холодное разложение озона.
Незначительное повышение температуры, сопровождающее этот процесс, является следствием экэотермического характера. реакции превращения озона в кислород. Использование этого уст<. ройства обеспечивает .повышение уровия техники безопасности, улучшение условий труда и защиту окружающей среды.
Устройство для разложения озона, содержащее камеру распада озона и стимулятор разложения озона, о т р л и ч а ю щ е е с я тем что, с целью обеспечения взрывобеэопасности и уменьшения интенсивности химических реакций озона с другими газами, стимулятор разложения озона выполнен в виде источника ультрафиолетового излучения, снабженного оптическим фильтром, пропускающим излучения длиной волн более 220 нм.
Источники информации
Щ принятые во внимание при экспертизе
1. Мгалоблишвили К.Д. и Рухад" зе Т.Д. Прибор для измерения концентрации озона. - Сб. Вторая все союзная межвуэовская конференция д по озону . М., 1977, с. 29,30.
