Реферат



Класс 84d, 4

59с, 16

Ж 89593

СССР

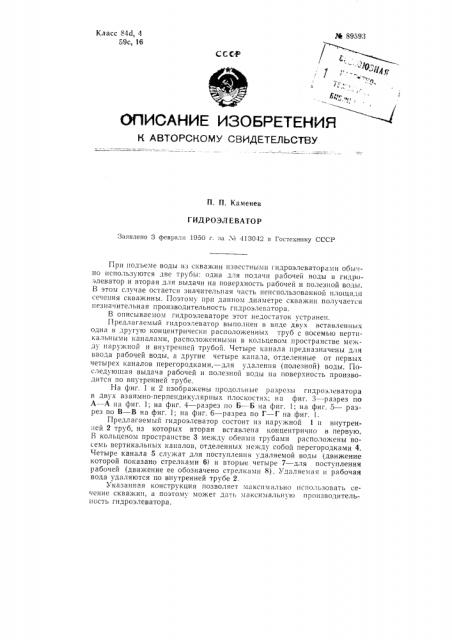

GflHCAHHE H206PETEHI4R

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. П. Каменев

ГИДРОЭЛ ЕВАТОР

Заявлено 3 февраля 1950 г. аа ¹ 413042 в Госгехнику СССР

При подъеме воды из скважин известными гидроэлеваторами обычно используются две труоы: одна для подачи раоочей воды в гидроэлеватор и вторая для выдачи на поверхность рабочей и полезной воды.

В этом случае остается значительная часть неиспользованной площади сечения скважины, Поэтому прп данном диаметре скважин получается незначительная производительность гидроэлеватора.

В описываемом гидроэлеваторе этот недостаток устранен.

Предлагаемый гидроэлеватор выполнен в виде двуx вставленных одна в другую концентрически расположенных труб с восемью вертикальными каналами, расположенными в кольцевом пространстве между наружной и внутренней трубой. Четыре канала предназначены для ввода рабочей воды, а другие четыре канала, отделенные от первых четырех каналов перегородками,— для удаления (полезной) воды. Последующая выдача рабочей и полезноп воды на поверхность производится по внутренней трубе.

На фиг. 1 и 2 изображены продольные разрезы гндроэлеватора в двух взаимно-перпендикулярных плоскостях; на фиг. 3 — разрез по

А — А на фиг. 1; на фиг. 4 — разрез по Б — Б на фиг. 1; на фиг, 5 — разрез по  — В на фиг. 1; на фиг, 6 — разрез по à — Г на фиг. 1.

Предлагаемый гидроэлеватор состоит из наружной 1 и внутренней 2 труб, из которых вторая вставлена концентрично в первую.

В кольцевом пространстве 3 между обеими трубами расположены восемь вертикальных каналов, отделенных между собой перегородками 4.

Четыре канала 5 служат для поступления удаляемой воды (движение которой показано стрелками 6) и вторые четыре 7 — для поступления рабочей (движение ее обозначено стрелкамп 8). Удаляемая и рабочая вода удаляются по внутренней трубе 2.

Указанная конструкция позволяет максимально использовать сечение скважин, а поэтому может дать максимальную производительность гидроэлеватора.

¹ 89593

Предмет изобретения

Гидроэлеватор, отличающийся тем, что оп выполнен B виде двух вставленных одна в другую концентрических труб с восемью верп1кальнымп каналами, расположенными в кольцевом пространстве между наружной и внутренней трубами, из которых четыре канала про,1пазначены для ввода воды, а другие четыре, отделенные от первых перегородками, для полезной воды, с последующей выдачей рабочей и полезной воды на поверхность по внутренней трубе.

Фи- 3

ВВ

Фиг 5 Г/-ииг !

Фиг б

Ко1иитет по делам изобретений и открытий при Совете л1инистров СССР

Гр. 278, 237.

Редактор Ю. Б. Городецкий

111кЬор. 1а1; опполк1даfc:è скш: отдел Подп. к псч. 6/П-1960 г. (1б-.,см О,! 7 п. л.,"3ак:1з 2:329. Тираж 250. Цска 25 коп.

Гор Алатырь, типография Ле 2 Министерства культуры Чувашской АССР.
