Реферат

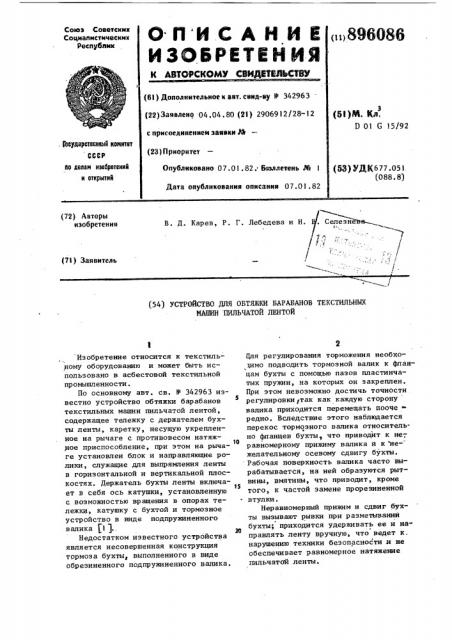

Союз Советских

Социалистических

Республик

ОП ИСАКИИ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТВЛЬСТВУ (61) Дояолнительное к авт. саид-ву И 342963 (22) Заявлено 04.04. 80 (21) 2906912/28-12 с присоединением заявки Ю (23)Приоритет

Опубликовано 07.01.82. Ьятллетень № 1

Дата опубликования описания О 7.01. 82 (53)М. Кл.

D01 G )5/92. Государственный комитет

СССР йо делам изобретений н открытий (53у УДз(677.051 (088. 8) В. Д. Карев, P. Г. Лебедева в Н. . СевеваеВв

/! „ - :".:, " / р ) (72) Авторы изобретения (71) Заявитель

Л (54) УСТРОЙСТВО ДЛЯ ОБТЯЖКИ БАРАБАНОВ ТЕКСТИЛЬНЬИ

ИАШИН ПИЛЬЧАТОЙ ЛЕНТОЙ

Изобретение относится к текстиль,ному оборудованию и может быть использовано в асбестовой текстильной промышленности.

По основному авт. св. У 342963 известно устройство обтяжки барабанов текстильных машин пильчатой лентой, содержащее тележку с держателем бухты ленты, каретку, несущую укрепленное на рычаге с противовесом натяжттое приспособление, при этом на рычаге установлен блок и направляющие ролики, служащие для выпрямпения ленты в горизонтальной и вертикальной плоскостях. Держатель бухты ленты включает в себя ось катушки, установленную с возможностью вращения в опорах тележки, катушку с бухтой и тормозное устройство в виде подпружиненного валика 11)..

Недостатком известного устройства является несовершенная конструкция тормоза бухты выполненного в виде обрезиненного подпружиненного валика.

Цля регулирования торможения необходимо подводить тормозной валик к фттанцам бухты с помощью пазов пластинчатых пружин, на которых он закреплен.

При этом невозможно достичь точности регулировки ттак как каждую сторону валика приходится перемещать пооче редко. Вследствие этого наблюдается перекос тормозного валика относительтО но фланцев бухты что приводит к не-. т равномерному прижиму валика н к не- желательному осевому сдвигу бухты.

Рабочая поверхность валика часто вырабатывается, на ней образуются рытвины, вмятины, что приводит, кроме

15 того, к частой замене прорезиненной втулки.

Неравномерный прижим и сдвиг бухты вызывают рывки при разметывании бухты; приходится удерживать ее и направлять ленту вручную, что ведет к. нарушению техники безопасности и не обеспечивает равномерное натяжение пильчатой ленты.

8960,86

Целью изобретения является улучшение эксплуатационных свойств устройства, в частности обеспечение равномерного натяжения пильчатой ленты и удобство его регулирования при сматывании ленты с бухты.

Указанная цель достигается тем, что в устройстве для обтяжки барабанов текстильных машин пильчатой лентой, содержащем тележку с держателем 10 бухты ленты, каретку, несущую укрепленное на рычаге с противовесом натяжное приспособление, тормозное средство представляет собой подпружиненный колодочныи тормоз с хвостовиком и установлен на ступице катушки, а ось катушки жестко крепится в опорах и снабжена фиксирующим средством, выполненным в виде подпружиненной защелки с отверстием, взаимодействующей с хвосто2 виком колодок. Кроме того, для предотвращения осевого перемещения бухты ступица катушки имеет проточку для размещения колодочного тормоза.

Барабан 1 при своем вращении тянет ленту IS, которая сматывается с катушки 11 и проходит через прибор 3.

Ось катушки 11 для бухты 19 зафиксирована от проворота при помощи квадратов 7, помещенных в опорах стоек тележки 5. При вращении катушка 11 подтормаживается тормозом 13. Регулировка натяжения ленты 18 осуществляется с помощью пружины 15, винта 16 и гайки 17.

Защелка 8, контактируя отверстием

9 с хвостовиком 14 тормоза 13, удерживает последний от проворота, а также исключает возможность осевого перемещения катушки с лентой 18.

Использование предлагаемого устройства дает возможность осуществления плавной регулировки натяжения ленты и направленного ее движения, что позволяет повысить качество обтяжки, а также улучшает условия труда и техники безопасности.

На фиг. 1 схематически представлено предлагаемое устройство, общий вид; на фиг. 2 — узел I на фиг. 1; на фиг. 3 — разрез А-А на фиг. 2.

Устройство для обтяжки барабана 1 пильчатой лентой 18 содержит каретку

2, несущую прибор 3 для обтяжкй, перемещаемой по трубе 4, и тележку 5 с держателем бухты ленты.

Держатель бухты ленты включает в

35 себя неподвижную ось 6, которая в месте фиксации имеет форму квадратов 7.

На оси 6 шарнирно установлена защелка

8 с отверстием 9, поджатая пружиной .40

10.. На оси 6 свободно расположена катушка 11 с фланцами, имеющая удлиненную ступицу 12, в проточку которой помещен колодочный тормоз 13. Одна из колодок снабжена хвостовиком 14. Колодки тормоза 13 поджаты пружиной 15

45 при помощи винта 16 и гайки 17.

Устройство работает следующим образомом.

Формула изобретения

1. Устройство для обтяжки барабанов текстильных машин пильчатой лейтой по авт. св. II 342963, о т л и— ч а ю щ е е с я тем, что, с целью улучшения эксплуатационных свойств, тормозное средство представляет собой подпружиненный колодочный тормоз с хвостовиком и установлен на ступице катушки, а ось катушки жестко закреплена в опорах и снабжена фиксирующим средством, выполненным в виде подпружиненной защелки с отверстием, взаимодействующей с хвостовиком колодок тормоза.

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что ступица катушки имеет проточку для размещения колодочного тормоза.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 342963, кл. D 01 G 15/92, 1972 °
