Сооружение для соединения бурных потоков (патент 896174)
Сооружение для соединения бурных потоков (патент 896174)
Показать все

Реферат



Союз Советских

Соцкалнстнческкх

Республик

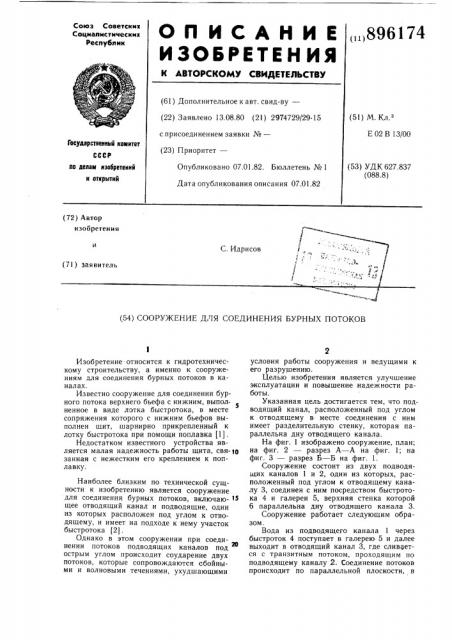

ОПИСАНИЕ

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ („)896174

Ф

J Ф г с

/ (61) Дополнительное к авт. свид-ву— (22) Заявлено 13.08.80 (21) 2974729/29-15 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 07.01.82. Бюллетень №1

Дата опубликования описания 07.01.82 (51) М.К .

Е 02 В 13/00

Гасударственный комитет (53) УДК 627.837 (088.8) Ilo делам изобретений и еткрв|тий (72) Автор изобретения

С. Идрисов (71) заявитель (54) СООРУЖЕНИЕ ДЛЯ СОЕДИНЕНИЯ БУРНЫХ ПОТОКОВ

Изобретение относится к гидротехническому строительству, а именно к сооружениям для соединения бурных потоков в каналах.

Известно сооружение для соединения бурного потока верхнего бьефа с нижним, выпол- ненное в виде лотка быстротока, в месте сопряжения которого с нижним бьефов выполнен щит, шарнирно прикрепленный к лотку быстротока при помощи поплавка (1).

Недостатком известного устройства является малая надежность работы щита, свя-1О занная с нежестким его креплением к поплавку.

Наиболее близким по технической сущности к изобретению является сооружение для соединения бурных потоков, включаю- 15 щее отводящий канал и подводящие, один из которых расположен под углом к отводящему, и имеет на подходе к нему участок быстротока 12).

Однако в этом сооружении при соединении потоков подводящих каналов под острым углом происходит соударение двух потоков, которые сопровождаются сбойными и волновыми течениями, ухудшающими условия работы сооружения и ведущими к его разрушению.

Целью изобретения является улучшение эксплуатации и повышение надежности работы.

Указанная цель достигается тем, что подводящий канал, расположенный под углом к отводящему в месте соединения с ним имеет разделительную стенку, которая параллельна дну отводящего канала.

На фиг. 1 изображено сооружение, план; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1.

Сооружение состоит из двух подводящих каналов 1 и 2, один из которых, расположенный под углом к отводящему каналу 3, соединен с ним посредством быстротока 4 и галереи 5, верхняя стенка которой

6 параллельна дну отводящего канала 3.

Сооружение работает следующим образом.

Вода из подводящего канала 1 через быстроток 4 поступает в галерею 5 и далее выходит в отводящий канал 3, где сливается с транзитным потоком, проходящим по подводящему каналу 2. Соединение потоков происходит по параллельной плоскости, в

896174

Формула изобретения

А-A

TУ7 IT7Т7T7У.

Составитель В. Казаков

Техред A. Бойкас Корректор М. Шароши

Тираж 710 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушскаи наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор М. Товтин

Заказ 11649/15 связи с этим слияние потоков осуществляется плавно без образования сбойных и волновых течений.

При использовании изобретения вследствие параллельного соединения бурных потоков не будет происходить отжим одного потока другим, в связи с чем устраняются сбойные течения, тем самым улушчается эксплуатация сооружения, и устраняется угроза его разрушения.

Сооружение для соединения бурных потоков, включающее отводящий канал и подводящие, один из которых расположен под углом к отводящему и имеет на подходе к нему участок быстротока, отличающееся тем, что, с целью улучшения эксплуатации. и повышения надежности работы, подводящий канал, расположенный под углом к отводящему в месте, соединения с ним имеет разделительную стенку, которая параллельна дну отводящего канала.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 537162, кл. Е 02 В 8/06, 1975.

2. Авторское свидетельство СССР № 453469, кл. E 02 В 9/00, 1972.
