Устройство для сбора нерастворимых жидкостей с поверхности воды

Устройство для сбора нерастворимых жидкостей с поверхности воды

Иллюстрации

Показать все

Реферат

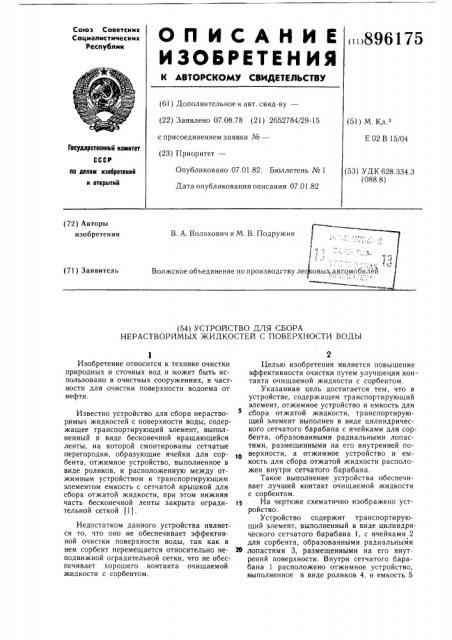

Союз Советскнк

Соцналнстнческна

Республик

ОП ИСАНИЕ

ИЗЬБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ »896175 (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.08.78 (21) 2652784/29-15 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 07.01.82. Бюллетень № 1

Дата опубликования описания 07.01.82 (51) М, К .

Е 02 В 5/04

Гесударстееиимй комитет (53) УДК 628.334.3 (088.8) па делам изобретений и открытий (72) Авторы изобретения

В. А. Волохович и М. В. Подружин

1

1, :

Волжское объединение по производству ле овых.а (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СБОРА

НЕРАСТВОРИМЫХ ЖИДКОСТЕЙ С ПОВЕРХНОСТИ ВОДЫ

Изобретение относится к технике очистки природных и сточных вод и может быть использовано в очистных сооружениях, в частности для очистки поверхности водоема от нефти.

Известно устройство для сбора нерастворимых жидкостей с поверхности воды, содержащее транспортирующий элемент, выполненный в виде бесконечной вращающейся ленты, на которой смонтированы сетчатые перегородки, образующие ячейки для сорбента, отжимное устройство, выполненное в виде роликов, и расположенную между отжимным устройством и транспортирующим элементом емкость с сетчатой крышкой для сбора отжатой жидкости, при этом нижняя часть бесконечной ленты закрыта огради- )5 тельной сеткой (1), Недостатком данного устройства является то, что оно не обеспечивает эффективной очистки поверхности воды, так как в нем сорбент перемещается относительно не- 20 подвижной оградительной сетки, что не обеспечивает хорошего контакта очищаемой жидкости с сорбентом.

Целью изобретения является повышение эффективности очистки путем улучшения контакта очищаемой жидкости с сорбентом.

Указанная цель достигается тем, что в устройстве, содержащем транспортирующий элемент, отжимное устройство и емкость для сбора отжатой жидкости, транспортирующий элемент выполнен в виде цилиндрического сетчатого барабана с ячейками для сорбента, образованными радиальными лопастями, размещенными на его внутренней поверхности, а отжимное устройство и емкость для сбора отжатой жидкости расположен внутри сетчатого барабана.

Такое выполнение устройства обеспечивает лучший контакт очищаемой жидкости с сорбентом.

На чертеже схематично изображено устройство, Устройство содержит транспортирующий элемент, выполненный в виде цилиндрического сетчатого барабана 1, с ячейками 2 для сорбента, образованными радиальными лопастями 3, размещенными на его внутреннй поверхности. Внутри сетчатого барабана 1 расположено отжимное устройство, выполненное в виде роликов 4, и емкость 5

896175

Составитель А. Попов

Редактор М. Товтии Техред А. Бойкас Корректор Л. Шеньо

Заказ 1649/15 Тираж 7/О Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 з с сетча.п и крышкой 6 для сбора отжатой жидкости.

Устройство работает следующим образом.

При вращении сетчатого барабана 1 ячейки 2 ссорбентом погружаются в загряз- 5 ненную воду, где происходит сорбция соприкасающихся с сорбентом нерастворимых жидкостей. Далее загрязненный сорбент транспортируется радиальными лопастями

3 вверх, где загружается на наклонную сет10 чатую крышку 6 емкости 5, по которои перемещается к роликам 4 отжимного устройства. Проходя через ролики 4 обезвоженный сорбент попадает в ячейки 2 сетчатого барабана 1, а отжатая эмульсия через сетчатую крышку 6 в емкость 5.

Повышение эффективности очистки в данном устройстве достигается в связи с улучшением контакта очищаемой жидкости с сорбентом, что обеспечивается совместным перемещением сорбента и транспортирующего его элемента вдоль поверхности очищаемой воды.

Формула изобретения

Устройство для сбора нерастворимых жидкостей с поверхности воды, содержащее транспортирующий элемент, отжимное устройство и емкость для сбора отжатой жидкости, отличающееся тем, что, с целью повышения эффективности очистки, транспортирующий элемент выполнен в виде цилиндрического сетчатого барабана с ячейками для сорбента, образованными радиальными лопастями, размещенными на его внутренней поверхности, а отжимное устройство и емкость для сбора отжатой жидкости расположены внутри сетчатого барабана.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ме 371303, кл. Е 02 В 15/04, 1970 (прототип) .
