Реферат

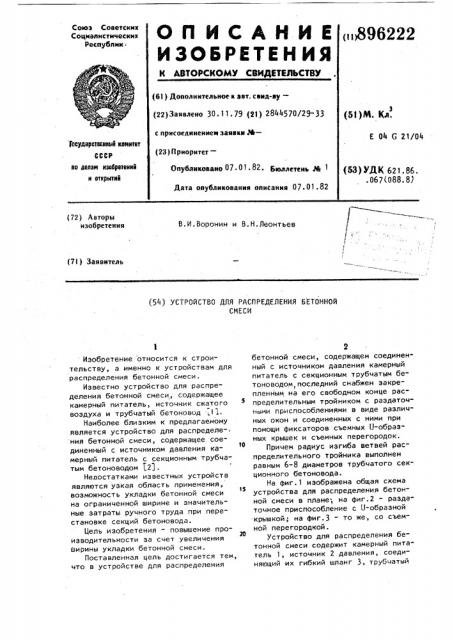

Союз Советских

Социалистических

Республик к битовском свидетельств (61) Дополнительное к авт. саид-ву— (22)Заявлено 30.11 ° 79 (21) 2844570/29-33 с присоединением заявки М(23 >Прнорнтет—

Опубликовано 07, 01. 82. Ьктллетень М 1

Дата опубликования описания 07.01.82 (53)N. Кл.

Е 04 G 21/04 (апударствснный камнтет

СССР по делам нзе4рвтеннй н пткрытнй (53) УДК 621.86. .067(088.8) (72) Авторы изобретения

В.И.Воронин и В.Н.Леонтьев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ БЕТОННОЙ

СМЕСИ

Изобретение относится к строительству, а именно к устройствам для распределения бетонной смеси.

Известно устройство для распределения бетонной смеси, содержащее камерный питатель, источник сжатого воздуха и трубчатый бетоновод il l.

Наиболее близким к предлагаемому является устройство для распределения бетонной смеси, содержащее сое10 диненный с источником давления камерный питатель с секционным трубчатым бетоноводом (2).

Неаостатками известных устройств являются узкая область применения, 1S возможность укладки бетонной смеси на ограниченной ширине и значительные затраты ручного труда при перестановке секций бетоновода.

Цель изобретения - повышение про20 изводительности за счет увеличения ширины укладки бетонной смеси.

Поставленная цель достигается тем, что в устройстве для распределения бетонной смеси, содержащем соединенный с источником давления камерный питатель с секционным трубчатым бетоноводом,последний снабжен закрепленным на его свободном конце распределительным тройником с раздаточными приспособлениями в виде различных окон и соединенных с ними при помощи фиксаторов съемных U-образных крышек и съемных перегородок.

Причем радиус изгиба ветвей распределительного тройника выполнен равным 6-8 диаметров трубчатого секционного бетоновода.

На фиг. l изображена общая схема устройства для распределения бетонной смеси в плане; на фиг.2 - раздаточное приспособление с U-образной крышкой; на фиг.3 - то же, со съемной перегородкой.

Устройство для распределения бетонной смеси содержит камерный питатель 1, источник 2 давления, соединяющий их гибкий шланг 3, трубчатый секционный бетоновод 4. На свободном конце бетоновода 4 закреплен распределительный тройник 5, к ветвям которого крепятся концевые звенья 6 с раздаточными приспособлениями.

Раздаточное приспособление состоит из щек 7, установленных около раздаточных окон, стержневых фиксаторов 8 и крепежных элементов 9. В раздаточные отверстия установлены съемные перегородки 10 или съемные

U-образные крышки 11.

Устройство работает следующим образом.

Из кузова автосамосвала выгружают бетонную смесь в камерный питатель 1.

После загрузки камерного питателя в него по гибкому шлангу 3 подают сжатый воздух от источника 2.

Под давлением сжатого воздуха бетонная смесь из питателя 1 поступает в бетоновод 4. При проходе через распределительный тройник 5 бетонная смесь разделяется на два равных потока и по концевым звеньям 6 транспортируется непосредственно к местам укладки.

При выдаче бетонной смеси через последнее раздаточное окно концевого звена 6 все промежуточные отверстия закрыты крышками 11, которые закреплены в раздаточных приспособлениях фиксаторами 8.

При выдаче бетонной смеси через

-первое от конца промежуточное раздаточное окно с него снимают U-образ-. ную крышку 11, устанавливают в него перегородку 10 и закрепляют ее к щекам 7 крепежными элементами 9. В такой же последовательности укладывают бетонную смесь на всю ширину конструкции, последовательно снимая

U-образные крышки 11 и устанавливая перегородки 10 на остальных промежу точных раздаточных окнах, После окончания цикла укладки бетонной смеси из всех промежуточных раздаточных окон распределительный тройник 5 вместе с концевыми звеньями 6 с раздаточными приспособлениями отсоединяют от бетоновода 4, снимают его последнюю секцию, к свободному концу оставшегося участка бетоновода присоединяют тройник 5 со звенья6222

4 ми 6, и вновь производится укладка бетонной смеси на ширину конструкции, начиная выдачу бетона из последних раздаточных окон звеньев 6.

Использование изобретения дает возможность применить известные устройства для приема, подачи и распределения бетонной смеси сжатым воздухом при бетонировании конструкции с

1я большими размерами в плане, например фундаментных плит, увеличивает ширину бетонирования до 10 раз беэ необходимости выполнения дополнительной перестановки бетоновода, снижает затраты ручного труда в 4-5 раэ по сравнению с использованием известных устройств для приема, подачи и распределения бетонной смеси при бетонировании конструкций с большими размерами в плане.

Формула изобретения

Устройство для распределения бетонной смеси, содержащее соединенный с источником давления камерный питатель с секционным трубчатым бетоноводом, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности за счет увеличения ширины укладки бетонной смеси, бетоновод снабжен закрепленным на его свободном, конце распределительным тройником с раздаточными приспособлениями в виде раздаточных окон и соединенных с ними при помощи фиксаторов съемных U-образных крышек и съемных перегородок..

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что радиус

40 изгиба ветвей распределительйого тройника выполнен равным 6-8 диаметров трубчатого секционного бетоновода.

Источники информации, принятые во внимание при экспертизе

1. Проект ПКБ Главэнергостроймеханизации М 241.00.00.00.00, 1972.

2. Проектирование и сооружение гидротехнических туннелей и подземных ГЭС (материалы совещания). Под ред. чл.-кор. АСиА СССР В.С.Эристова. И.-Л., ГЭИ, 1963.
