Центробежный компрессор

Иллюстрации

Центробежный компрессор (патент 896258)
Центробежный компрессор (патент 896258)
Показать все

Реферат

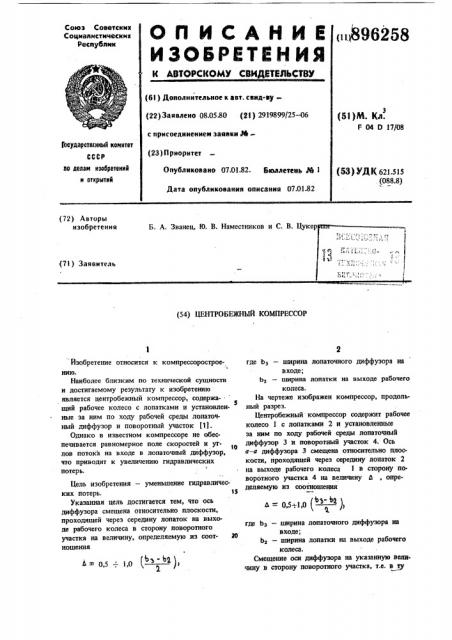

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АетОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиик

Социалистичесии к

Республик (396258 (61) Дополнительное к авт. саид-ву(22) Заявлено 08.0580 (21) 2919899/25 — 06 с присоедннеииеат заявки М(23) П риоритет (53)М. Кл.

F 04 0 17 08

Государственный квинтет

СССР но делаи нзобретеннй н открытнй

Опубликовано 0701.82. Ьюллетеиь М 1

Дата опубликования описания 07.01.82 (53) УД K б21.515. (088.8) (72) Авторы изобретения

Б. А. Званец, 10. В. Наместников и С. В. Цукер (7l ) Заявитель (54) ЦЕНТРОБЕЖНЫЙ КОМПРЕССОР

a = юд-.1,ю (— — "ю ), 1

< 05 —; 1,0

Изобретение относится к компрессоростроению.

Наиболее близким по технической сущности и достигаемому результату к изобретению является центробежный компрессор, содержаЮ щий рабочее колесо с лопатками и установленные за ним по ходу рабочей среды лопаточный диффузор и поворотный участок fl).

Однако в известном компрессоре не обеспечивается равномерное поле скоростей и углов потока на входе в лопаточиый диффузор, что приводит к увеличению гидравлических потерь.

Цель изобретения — уменьшение гидравлических потерь. 1$ указанная цель достигается тем, что ось диффузора смещена относительно плоскости, проходящей через середину лопаток на выходе рабочего колеса в сторону поворотного участка на величину, определяемую из соот- 20 ношения где b3 — ширина лопаточного диффузора на входе;

b — ширина лопатки на выходе рабочего колеса.

На чертеже изображен компрессор, продольный разрез.

Центробежный компрессор содержит рабочее колесо 1 с лопатками 2 и установленные за ним по ходу рабочей среды лопаточный диффузор 3 и поворотный участок 4. Ось а — а диффузора 3 смещена относительно плоскости, проходящей через середину лопаток 2 на выходе рабочего колеса 1 в сторону поворотного участка 4 на величину б, онределяемую из соотношения где Ьз — ширина лопаточного диффузора иа входе;

Ьт — ширина лопатки на выходе рабочего колеса.

Смещение оси диффузора на указанную величину в сторону поворотного участка, т.е. в ту

896258

Ь вЂ” 05+ 1,0

Составитель Т, Мазо

Техред И.Гайду

Редактор Н. Рогулич

Заказ 11659/19

Тираж 670 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб,, д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная. 4 сторону, в которую организован поворот потока за диффузором, позволяет с учетом обратного влияния поворотного участка на структуру потока за колесом, выравнивать поток на выходе из колеса, и тем самым уменьшать гидравлические потери.

Формула изобретения

Центробежный компрессор, содержащий рабочее колесо с лопатками и установленные за

В ним по ходу рабочей среды лопаточный диффузор и поворотный участок, о т л ич а ю шийся тем, что, с целью уменьшения гидравлических потерь, ось диффузора смещена относительно плоскости, проходящей через середину лопаток на выходе рабочего колеса в сторону поворотного участка на величину, определяемую из соотношения где Ьз — ширина лопаточного диффузора на входе;

10 b — ширина лопатки на выходе рабочего колеса.

Источники информации, принятые во внимание при экспертизе

1. Чистяков Ф. Н. Центробежные компрес1$ сорные машины. М,, "Машиностроение", 1969, с. 86.

Корректор У. Пономаренко
