Гидросистема синхронизации движения штоков силовых цилиндров

Иллюстрации

Гидросистема синхронизации движения штоков силовых цилиндров (патент 896265)
Гидросистема синхронизации движения штоков силовых цилиндров (патент 896265)
Показать все

Реферат

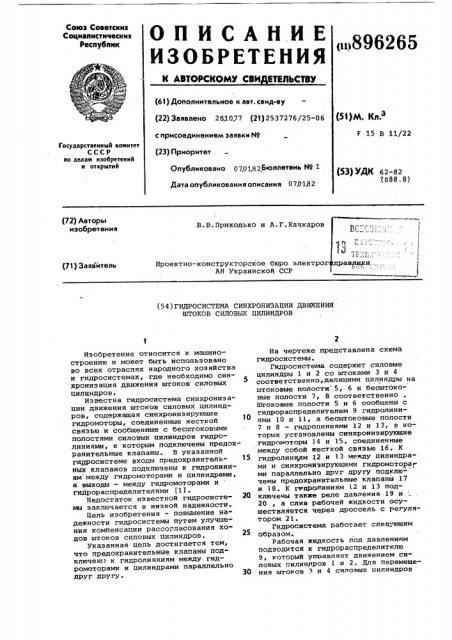

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ИТИЛЬСТВУ

< 896265 (63) Дополнительное к авт. свид-ву р )м. к,. (22) Заявлено 281077 (23) 2537276/25-06

F 15 В 11/22 с присоединением заявки N9 (23) Приоритет .

Государственный «омитет

СССР по делам изобретений и открытий

Опубликовано 0701.826юллетень 89 1

Дата опубликования описания 070182 (53) УДК 62-82 (088. 8) (72) Авторы изобретения.В.В.Приходько и A.Ã.Êà÷êàðoâ

Проектно-конструкторское бюро электрог

AH Украинской ССР (71) Заявйтель (54) ГИДРОСИСТЕМА СИНХРОНИЗАЦИИ ДВИЖЕНИЯ

ШТОКОВ СИЛОВЫХ ЦИЛИНДРОВ

Изобретение относится к машиностроению и может быть использовано во всех отраслях народного хозяйства и гидросистемах, где необходимо синхронизация движения штоков силовых цилиндров.

Известна гидросистема синхронизации движения штоков силовых цилиндров, содержащая синхронизирующие гидромоторы, соединенные жесткой связью и сообщенные с бесштоковыми полостями силовых цилиндров гидролиниями, к которым подключены предох- ранительные клапаны. В указанной гидросистеме входы предохранитель- 15 ных клапанов подключены к гидролиниям между гидромоторами и цилиндрами, а выходы — между гидромоторами и гидрораспределителями (1).

Недостаток известной гидросисте- 20 .ьы заключается в низкой надежности.

Цель изобретения — повышение надежности гидросистены путем улучшения компенсации рассогласования ходов штоков силовых цилиндров.

Указанная цель достигается тем, что предохранительные клапаны подключены к гидролияниям между гидромоторами и цилиндрами параллельно друг другу °

На чертеже представлена схема гидросистемы.

Гидросистема содержит силовые цилиндры 1 и 2 со штоками 3 и 4 соответственно, делящими цилиндры на штоковые полости 5,. 6 и бесштоковые полости 7, 8 соответственно

Штоковые полости 5 и 6 сообщены с гидрораспределителем 9 гидролиниями 10 и 11, а бесштоковые полости

7 и 8 — гидролиниями 12 и 13, в которых установлены синхронизирующие гидромоторы )4 и 15, соединенные между собой жесткой связью 16. К гидролиниям 12 и l3 между цилиндрами и синхронизирующими гидромотора;ми параллельно друг другу подключены предохранительные клапаны 17 и 18. К гицролиниям l2 и 13 подключены также реле давления 19 и

20, а слив рабочей жидкости осуществляется через дроссель с регулятором 21.

Гидросистема работает следующим образом.

Рабочая жидкость под давлением подводится к гидрораспределителю

9, который управляет движением си» ловых цилиндров 1 и 2. Для перемещения штоков 3 и 4 силовых цилиндров

896265

Формула изобретения и 2, например вверх. гидрораспределитель 9 сообщает насос (не показан) с синхронизируюшими гидромоторами 14 и 15, которые начинают вращаться, поцавая по гидролиниям 12 и 13 в силовые цилиндры 1 и 2 одинаковые объемы рабочей жидкости, что вызывает синхронное перемещение штоков 3 и 4 последних, при этом постоянство скоростей их перемещения не зависит от нагрузки и регулировка скорости перемещения осуществляются дросселем с регулятором 21.

При подходе штоков 3 и 4 к крайнему верхнему положению в результате неравномерности утечек в силовых цилиндрах 1, 2 и синхронизирующих гидромоторах 14 и 15, а также незначительйых отличий в их размерах, один из штоков к крайнему положению подойдет первым например шток 3 силового цилиндра 1 остановится, прекратится :асход рабочей жидкости через синхронизирующий гидромотор 14 и он остановится. Но так как гидромотор

14 жестко связан с гидромотором 15) который пытается продолжить вращение, ж это приводит к передаче с него на гидромотор 14 крутящего момента и соответственно к повышению давления в гидролинии 12, что вызывает срабатывание предохранительного клапана 18, который соединяет гидролинии

12 и 13, т.е. бесштоковые полости и 8 силовых цилиндров 1, 2 и рабочая жидкость от обоих гидромоторов начинает поступать в силовой цилиндр

2 и происходит дожим штока 4 до крайнего положения. Прн отставании штока

3 работа гидросистемы происходит аналогичным образом.

Реле 19 и 20 давления предназначены для блокировки гидрораспределителя силовых цилиндров гидрораспределитель 9 остается в нейтральном положении, при этом полости силовых цилиндров остаются запертыми,что препятствует перемещению штоков.

15 гидросистема синхронизации движения штоков силовых цилиндров, содержащая синхронизирующие гидромоторы, соединенные жесткой связью и сообщенные с бесштоковыми полостями силовых

gQ цилиндров гидролиниями, к которым подключены предохранчтельные клапанй, отличающаяся тем, что с целью повышения надежности путем пучшения компенсации рассогласования ходов штоков силовых цилиндров, предохранительные, клапаны.подключены к гидролиниям между гидромоторами и цилиндрами параллельно друг другу.

Источники информации, принятые во внимание при экспертизе

1. Богданович Л.Б.Объемные гидроприводы. Киев, Техника, 1971, c. .122, рис. 75.
