Способ изготовления металлической накидной гайки

Иллюстрации

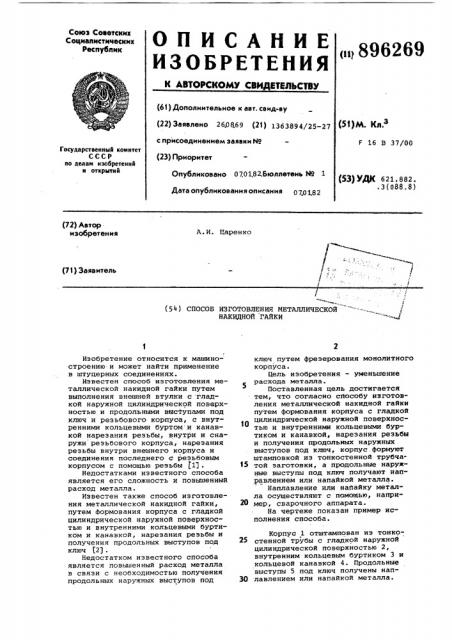

Способ изготовления металлической накидной гайки (патент 896269)
Способ изготовления металлической накидной гайки (патент 896269)
Показать все

Реферат



Союз Советскик

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 260869 (21) 1363894/25-27 (5t)hh. с присоединением заявки йо

F 16 В 37/00

Государственный комитет

СССР по дедам изобретений н открытий (23) Приоритет

Опубликовано 07.01,82.Бюллетень N9 1

Дата Опубликоваиия Описания 070182 (53) УДК 621.882 °.3(088.8) (72) Автор изобретения

A.È. Царенко (71) Заявитель

/

C (54) cnocoH mroToB EHm ие Аллической

НАКИДНОЙ ГАЙКИ

Изобретение относится к машиностроению и может найти применение в штуцерных соединениях.

Известен способ изготовления металлической накидной гайки путем выполнения внешней втулки с гладкой наружной цилиндрической поверхностью и продольными выступами под ключ и резьбового корпуса, с внутренними кольцевыми буртом и канавкой нареэания резьбы, внутри и снаружи резьбового корпуса, нарезания резьбы внутри внешнего корпуса и соединения последнего с резьбовым корпусом с помощью резьбы (11 .

Недостатками известного способа является его сложность и повышенный расход металла.

Известен также способ изготовления металлической накидной гайки, путем Формования корпуса с гладкой цилиндрической наружной поверхностью и внутренними кольцевыми буртиком и канавкой, нарезания резьбы и получения продольных выступов под ключ f2) .

Недостатком известного способа является повышенный расход металла в связи с необходимостью получения продольных наружных выступов под ключ путем фреэерования монолитного корпуса.

Цель изобретения — уменьшение расхода металла.

Поставленная цель достигается тем, что согласно способу изготовления металлической накидной гайки путем формования корпуса с гладкой цилиндрической наружной поверхностью и внутренними кольцевыми буртиком и канавкой, нареэания резьбы и получения продольных наружных выступов под ключ, корпус.формуют штамповкой из тонкостенной трубча1з той заготовки, а продольные наружные выступы под ключ получают направлением или напайкой металла.

Наплавление или напайку металла осуществляют с помощью, например, сварочного аппарата.

На чертеже показан пример исполнения способа.

Корпус 1 отштампован из тонко25 стенной трубы с гладкой наружной цилиндрической поверхностью 2, внутренним кольцевым буртиком 3 и кольцевой канавкой 4. Продольные выступы 5 под ключ получены нап30 лавлением или напайкой металла.

896269

Формула изобретения

Составитель И.Малюга

Редактор H.Рогулич Техред Ж.Кастелевич Корректор Л.Шеньо

Заказ 11662/20 Тираж 980 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", r.Óæãîðoä, ул.Проектная, 4 с

Таким образом. можно экономить металл при изготовлении металлических накидных гаек.

Способ изготовления металлической накидной гайки путем формования корпуса с гладкой цилиндрической наружной поверхностью и внутренними кольцевыми буртиком и канавкой, нарезания резьбы и получения продольных наружных выступов под ключ, о т л и ч а ю щ и и с я тем, что, с целью уменьшения расхода металла, корпус формуют из тонкостенной трубчатой заготовки, а продольные наружные выступы под ключ получают наплавлением или напайкой металла.

Источники информации, принятые во внимание при экспертизе

1. Патент CUlA Р 2184637, l0 кл, 85-32, 1957.

2. Патент США 9 2816472, кл. 85-32.1, 1957 (прототип).
