Горелочное устройство (патент 896317)
Горелочное устройство (патент 896317)
Показать все

Реферат

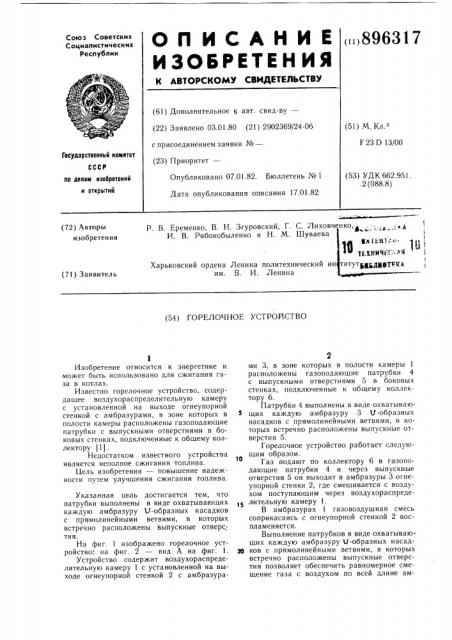

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.01.80 (21) 2902369/24-06 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 07.01.82. Бюллетень № 1

Дата опубликования описания 17.01.82 (51) М. Кл.-э

F 23 D 13/00

Государственный комнтет (53) УДК 662.951..2 (088.8) по делам нэооретеннй н открытий (72) Авторы изобретения

P В. Еременко, В. Н. Згуровский, Г. С. Лиховченко:

И. В. Рябокобыленко и Н. М. Шуваева д в л- и 1т1;= :Tf.хнич1.< .:: л < титут у яКфТщд

Харьковский ордена Ленина политехнический ин им. В. И. Ленина (71) Заявитель (54) ГОРЕЛОЧНОЕ УСТРОЙСТВО

Изобретение относится к энергетике и может быть использовано для сжигания газа в котлах.

Известно горелочное устройство, содерда шее воздухораспределительную камеру с установленной на выходе огнеупорной стенкой с амбразурами, в зоне которых в полости камеры расположены газоподаюшие патрубки с выпускными отверстиями в боковых стенках, подключенные к общему коллектору 11).

Недостатком известного устройства является неполное сжигания топлива.

Цель изобретения — повышение надежности путем улучшения сжигания топлива.

Указанная цель достигается тем, что патрубки выполнены в виде охватывающих каждую амбразуру U-образных насадков с прямолинейными ветвями, в которых встречно расположены выпускные отверс; тия.

На фиг. 1 изображено горелочное устройство; на фиг. 2 — вид А на фиг. 1.

Устройство содержит воздухораспределительную камеру 1 с установленной на выходе огнеупорной стенкой 2 с амбразурами 3, в зоне которых в полости камеры 1 расположены газоподаюшие патрубки 4 с выпускными отверстиями 5 в боковых стенках, подключенные к общему коллектору 6.

Патрубки 4 выполнены в виде охватываю. щих каждую амбразуру 3 U-образных насадков с прямолинейными ветвями, в которых встречно расположены выпускные отверстия 5.

Горелочное устройство работает следующим образом.

Газ подают по коллектору 6 в газоподающие патрубки 4 и через выпускные отверстия 5 он выходит в амбразуры 3 огнеупорной стенки 2, где смешивается с воздухом поступаюшим через воздухораспреде1 лительную камеру .

В амбразурах 1 газовоздушная смесь соприкасаясь с огнеупорной стенкой 2 воспламеняется.

Выполнение патрубков в виде охватываюших каждую амбразуру U-образных насад2ô ков с прямолинейными ветвями, в которых встречно расположены выпускные отверстия позволяет обеспечить равномерное смещение газа с воздухом по всей длине ам89631?

Формула изобретения

Составитель В. Князев

Редактор Н. Джуган Техред А. Бойкас Корректор В. Синицкая

Заказ 1!667/22 Тираж 597 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! !3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

3 бразуры, что приводит к повышению надежности устройства.

Горелочное устройство, содержащее воздухораспределительную камеру с установленной на выходе огнеупорной стенкой с амбразурами, в зоне которых в полости камеры расположены газоподающие патрубки с выпускными отверстиями в боковых стен4 ках, подключенные к общему коллектору, отличающееся тем, что с целью повышения надежности путем улучшения сжигания топлива, патрубки выполнены в виде охватывающих каждую амбразуру V -образных насадков с прямолинейными ветвями, в которых встречно расположены выпускные отверстия.

Источники информации, принятые во внимание при экспертизе

1. Справочник работника газового хо-!

О зяйства. Л., «Недра», 1965, с. 146, рис. 5.4.
