Устройство для перекрытия вытяжной шахты (патент 896336)
Устройство для перекрытия вытяжной шахты (патент 896336)
Показать все

Реферат

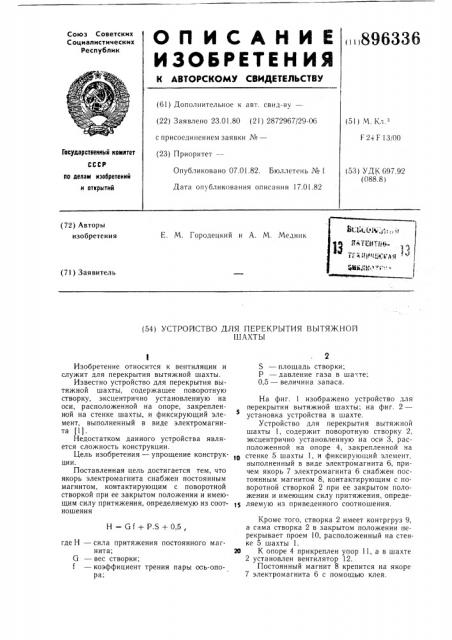

О Il И С А Н И Е,„,вмззв

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.01.80 (21) 2872967/29-06 с присоединением заявки Xo— (23) Приоритет—

Опубликовано 07.01 82. Бюллетень М 1

Дата опубликования описания 17.01.82 (51) М. Кл.

Г 2+ F 13j00

Государственный комитет

СССР (53) УДК 697.92 (088.8) А0 делам нэобретеннй н открытий (72) Авторы изобретения

Е. М. Городецкий и А. М. Медник (71) Заявитель (54) УСТРОИСТВО Д,ЛЯ ПЕРЕКРЫТИЯ ВЫТЯЖНОЙ

ШАХТЫ вЂ” плошадь створки;

P — давление газа в шахте;

0,5 — величина запаса.

Н = G f + P.S + 0,5, Изобретение относится к вентиляции и служит для перекрытия вытяжной шахты.

Известно устройство для перекрытия вытяжной шахты, содержащее поворотную створку, эксцентрично установленную на оси, расположенной на опоре, закрепленной на стенке шахты, и фиксирующий элемент, выполненный в виде электромагнита (1).

Недостатком данного устройства является сложность конструкции.

Цель изобретения — упрощение конструкции.

Поставленная цель достигается тем, что якорь электромагнита снабжен постоянным магнитом, контактирующим с поворотной створкой при ее закрытом положении и имеющим силу притяжения, определяемую из соотношения где Н вЂ” сила притяжения постоянного магнита;

G — вес створки; — коэффициент трения пары ось-опора;

На фиг. 1 изображено устройство для перекрытия вытяжной шахты; на фиг. 2— установка устройства в шахте.

Устройство для перекрытия вытяжной шахты 1, содержит поворотную створку 2, эксцентрично установленную на оси 3, расположенной на опоре 4, закрепленной на стенке 5 шахты 1, и фиксирующий элемент, выполненный в виде электромагнита 6, причем якорь 7 электромагнита 6 снабжен постоянным магнитом 8, контактирующим с поВоротнои створкой 2 при ее закрытом положении и имеющим силу притяжения, определяемую из приведенного соотношения.

Кроме того, створка 2 имеет контргруз 9, а сама створка 2 в закрытом положении перекрывает проем 10, расположенный на стенке 5 шахты 1.

20 К опоре 4 прикреплен упор 11, а в шахте

2 установлен вентилятор 12.

Постоянный магнит 8 крепится на якоре

7 электромагнита 6 с помощью клея.

896336

Возвраще ние створки 2 в закрытое положение прсизводят вручную.

Примене1 ие предлагаемого устройства 20 позволяет.: д 1биться высокого быстродействия при ср 1батывании датчика, а, также обеспечивает надежную фиксацию поворотной створки.

I .

Устройство работает следующим образом

При повышении содержания в воздухе каких-либо токсичных вредностей или дыма срабатывает соответствующий датчик (на чертежах не показан), при этом включается вентилятор 12 и одновременно втягивается якорь 7 электромагнита 6 с установленным на нем постоянным магнитом 8. Тяговое усилие электромагнита 6 превышает силу притяжения постоянного магнита 8, что способствует отрыву последнего от контргруза 9. Прп этом ствсрка 2 поворачивается вокруг оси 3 и открывает проем 10, одновременно перекрывая при этом вытяжную шахту 1, в результате чего происходит удаление вредностей. В конце .поворота створка 2 опирается на упор Il, а электромагнит

6 с помощью конечного выключателя (на чертежах не указан) отключается.

Формула изобретения

Устройство для перекрытия вытяжной шахты, содержащее поворотную створку, эксцентрично установленн) ю на оси, расположенной на опоре, закрепленной на стенке шахты и фиксирующий элемент, выполненный в виде электромагнита, отличающееся тем, что, с целью упрощения конструкции, якорь электромагнита снабжен постоянным магнитом, контактирующим с поворотной створкой при ее закрытом положении и имею10 щим силу притяжения, определяемую из соотношения

Н = Gf+ PS+ 0,5 где Н вЂ” сила притяжения постоянного магнита;

G — вес створки; — коэффициент трения пары осьопора;

P — давление газа в шахте;

S — площадь ".горки;

0,5 — величин» .=апаса.

Источни1,и информации, принятые во внимание при экспертизе

1. Пальцев В. С. Усовершенствование мельничных ве г иляционных установок. М., «Заготиздат». 954, с. 148 †1.
