Электромагнитный дискретный преобразователь перемещений

Иллюстрации

Электромагнитный дискретный преобразователь перемещений (патент 896380)
Электромагнитный дискретный преобразователь перемещений (патент 896380)
Электромагнитный дискретный преобразователь перемещений (патент 896380)
Показать все

Реферат



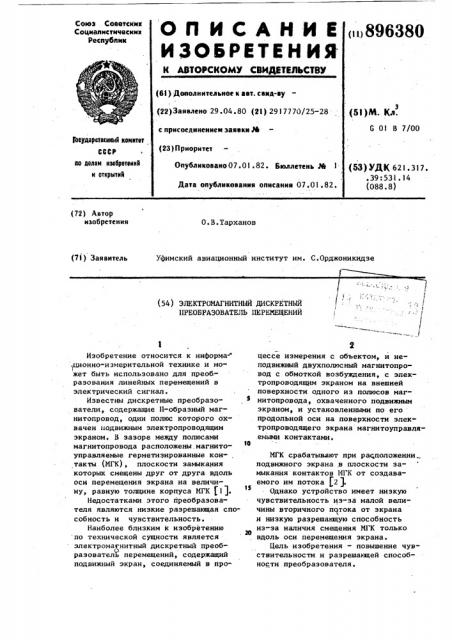

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со1оз Советскик

Социапистичесиик

Республик (и)896380 (61) Дополнительное K авт.саид-ву (Sl jM. Кл. (22) Заявлено 29.04.80 (21) 2917770/25-28

С 01 В 7/00 с присоединением заявки М

3Ьсударотеаиый коиктет .

СССР

Ilo A0aaH нзаоретеннй к открытиЯ (23 ) П р нори тет (53) УДК 621.317. .39:531.14 (088.8) ОпУбликоваио07 01 82 61оллетень )Щ 1

Дата опубликования описания 07.01.82. (72) Автор изобретения

О.В.Тарханов

Уфимский авиационный институт им. С.Орджоникидзе (71) Заявитель (54) ЭЛЕКТРОМАГНИТНЫЙ ДИСКРЕТНЫЙ

ПРЕОБРАЗОВАТЕЛЬ 1ЖРЕМЕ1ЦЕНИЙ

Изобретение относится к информа-" .,ционно-измерительной технике и может быть использовано для преоб.— разования линейных перемещений в электрический сигнал.

Известны дискретные преобразователи, содержащие 11-образный магнитопровод, один полюс которого охвачен подвижным электропроводящим экраном. В зазоре между полюсами магнитопровода расположены.магнитоуправляемые герметизированные контакты (МГК), плоскости замыкания которых смещены друг от друга вдоль оси перемещения экрана на величи ну, равную толщине корпуса МГК 111.

Недостатками этого преобразователя являются низкие разрешающая способность и чувствительность.

Наиболее близким к изобретению по технической сущности является электромагнитный дискретный преобо разователь перемещений, содержащий подвижный экран, соединяемый в процессе измерения с объектом, и неподвижный двухполюсный магнитопровод с обмоткой возбуждения, с электропроводящттм экраном на внешней поверхности одного из полюсов магнитопровода, охваченного подвижным экраном, и установленными по его продольной оси на поверхности электропроводящего экрана магнитоуправляемыми контактами.

МГК срабатывают при расположении„ подвижного экрана в плоскости замыкания контактов МГК от создаваемого им потока (2 ).

Однако устройство имеет низкую чувствительность из-за малой величины вторичного пс тока от экрана и низкую разрешающую способность из-. за наличия смещения МГК только вдоль оси перемещения экрана.

Цель изобретения — повышение чувствительности и разрешающей способности преобразователя.

896380

30

Данная цель достигается тем, что преобразователь снабжен дополнительным П-образным магнитопроводом, охватывающим часть подвижного экрана в области размещения 5 магнитоуправляемых контактов, магнитопровод выполнен О-образным, магнитоуправляемые контакты установлены на всей поверхности электропроводящего экрана со смещением как !О по продольной, так и по поперечной осям преобразователя, а ширина магнитопровода выбрана из условия

"мгк цмгк, где Ь1 — ширина магнитопровода, L>g длина корпуса ИГЕ

Ь вЂ” ширина корпуса МГК, мгх

1 — расстояние между контактами

k смежных MI K вдоль оси преобразователя.

На фиг. 1 представлен преобразователь, общий вид, на фиг. 2 — разрез

А-А на фиг. 1.

Преобразователь содержит замкнутый неподвижный двухполюсный магнитопровод 1 с обмоткой 2 возбуждения, вдоль одного из полюсов 3 которого перемещается охватывающий его подвижный экран 4, соединяемый в процессе измерения с объектом. Обмотка 2 возбуждения размещена на основании 5 магнитопровода 1.

На внешней поверхности полюса 3 размещен электропроводящий экран

6, на всей поверхности которого установлены со смещением как по продольной, так и по поперечной осям преобразователя МГК 7-26. Величина 40 поперечного смещения смежных MI K равна ширине Ь корпуса МГК продольмгк ного смещения — расстоянию 1 между

K контактами смежных ИГК. Ширина Ь| „ магнитопровода 1 выбрана из условия

"МГК ЬМгК м

К где L „., — длина корпуса МГК, ЬМгХ ширина корпуса МГК

1 — расстояние между контакта50 ми смежных МГК вдоль оси преобразователя.

Часть подвижного экрана 4, находящаяся под МГК 7-26, охвачена дополнительным 11-образным магнитопроводом 27.

Преобразователь работает следующим образом.

При подключении обмотки 2 возбуждения к источнику напряжения переменного тока (не показан) возникает замкнутый магнитный поток Ф (на фиг. 1 показан тонкой линией), возбуждающий в подвижном экране 4 вих- ревые токи. Вихревые токи создают вторичный магнитный поток Ф, частично замыкающийся по дополнительному

П-образному магнитопроводу 27.

При размещении подвижного экрана

4 с дополнительным П-образным магнитопроводом 27 напротив контакта какого-либо МГК (например МГК 14), под действием вторичного потока он замыкается. При смещении подвижного экрана 4 с дополнительным П-образным магнитопроводом 27 в ту или иную сторону на величину 1К, замыкается контакт следующего МГК (например, ИГК 13 или 15).

Таким образом, выполнение неподвижного магнитопровода 1 замкнутым позволяет повысить чувствительность преобразователя благодаря уменьшению потоков рассеяния, а введение дополнительного M-образного магнитопровода 27, охватывающего часть подвижного экрана 4 под магнитоуправляемыми контактами 7-26, установка ИГК с описанным смещением, а также выбор ширины магнитопровода из определенного соотношения позволяют повысить разрешающую способность преобразователя.

Формула изобретения

Электромагнитный дискретный преобразователь перемещений, содержащий подвижный экран, соединяемый в процессе измерения с объектом, и неподвижный двухполюсный магнитопровод с обмоткой возбуждения, с электропроводящим экраном на внешней поверхности одного из полюсов магнитопровода, охваченного подвижным экраном, и установленными по его про" дольной оси на поверхности электропроводящего экрана магнитоуправляемыми контактами, о т л и ч а ю— шийся тем, что, с целью повышения чувствительности и разрешающей способности, преобразователь снабжен дополнительным tl-образным магнитопроводом, охватывающим часть подвижного экрана в области размещения магнитоуправляемых контактов, 896380

I, Авторское свидетельство СССР щ по заявке М 2634146/28, кл. G 01 В 7/00, 1978.

2. Авторское свидетельство СССР по заявке В 2699188/28, кл. G Ol В 7/00, 1978. магнитопровод выполнен О-образным, магнитоуправляемые контакты установ» лены на всей поверхности электропроводящего экрана со смещением как по продольной, так и по поперечной S осям преобразователя, а ширина магиитопровода выбрана иэ -условия

"М 1Мгк ,м р„ где b — ширина магнитопровода, — длина корпуса магнитоуправМГ К ляемого герметизированного контакта (МГК);

Ь " ширина корпуса М1 Ку

1 К вЂ” расстояние между контактами смежных МГК вдоль оси преобразователя.
