Союз Советскнк

Соцналнстнческнз

Реслублнк

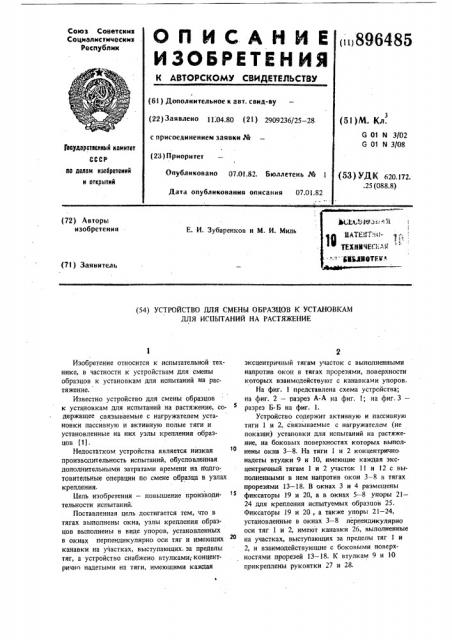

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

tiii896485 (6 l ) Дополнительное к авт. свид-ву (22} Заявлено 11;04.80 (2! ) 2909236/25 — 28 с присоединением заявки J% (28 } Приоритет (51)М. Кл.

G01 N 302

G 01 и 3/08

Геоудерсткнный комитет оо делан вэабретений н открытнй

О "Убликоваио 07.01.82. Бктллетень тте (5З) УДК 620.172. .25 (088.8) Дата опубликования описания 07.01.82 (72) Авторы изобретения

Е. И. Зубаренков и M. И. Миль (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СМЕНЫ ОБРАЗЦОВ К УСТАНОВКАМ

ДЛЯ ИСПЫТАНИЙ НА РАСТЯЖЕНИЕ

Изобретение относится к испытательной технике, в частности к устройствам для смены образцов к установкам для испытаний на растяжение.

Известно устройство для смены образцов к установкам для испытаний на растяжение, содержагцее связываемые с нагружателем установки пассивную и активную полые тяги и установленные на них узлы крепления образцов (1).

Недостатком устройства является низкая производительность испытаний, обусловленная дополнительными затратами времени на nîäãîтовительные операции по смене образца в узлах крепления.

Цель изобретения — повышение производительности испытаний.

Поставленная цель достигается тем, что в тягах выполнены окна, узлы крепления образцов выполнены в виде упоров, установленных в окнах перпендикулярно оси тяг и имеющих

20 канавки на участках, выступающих. за пределы тяг, а устройство снабжено втулками;концентрично надетыми на тяги, имеющими каждая эксцентричный тягам участок с выполненными напротив окон в тягах прорезями, поверхности которых взаимодействуют с канавками упоров, На фиг. 1 представлена схема устройства; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3— разрез Б-Б на фиг. 1.

Устройство содержит активную и пассивную тяги 1 и 2, связываемые с нагружателсм (не показан) установки для испытаний на растяжеwe, на боковых поверхностях которых выполнены окна 3 — 8, На тяги 1 и 2 концентрично надеты втулки 9 и 10, имеющие каждая эксцентричный тягам 1 и 2 участок 11 и 12 с выполненными в нем напротив окон 3 — 8 в тягах прорезями 13 — 18. В окнах 3 и 4 размещены фиксаторы 19 и 20, а в окнах 5 — 8 упоры 21—

24 для крепления испытуемых образцов 25.

Фиксаторы 19 и 20, а также упоры 21 — 24, установленные в окнах 3 — 8 перпендикулярно оси тяг 1 и 2, имеют канавки 26, выполненные на участках, выступающих за пределы тяг 1 и

2, и взаимодействующие с боковыми поверхностями прорезей 13 — 18. К втулкам 9 и 10 прикреплены рукоятки 27 и 28.

896485

Устройство работает следующим образом.

Сначала подготавливают устройство к работе. Для этого рукояткой 28 поворачивают втулку 9 на заданный угол, в результате чего боковые поверхности прорезей 13 — 16, взаимодействуя с канавками 26 на упорах 21 и 22 и фиксаторах 19 и 20, выдвигают упоры 21 и 22 из окон 5 и 6 до их совмещения, одновременно утапливая фиксаторы 19 и 20 в окнах 3 и 4 заподлицо с внутренней поверхностью активной тяги 1. Аналогичным образом утапливают упоры 23 и 24 в окнах 7 и 8 пассивной тяги 2, закладывают в полость актив ной тяги 1 образцы 25, подлежащие испытанию, нижний из которых упирается своей нижней головкой в упоры 21 и 22, и связывают тяги 1 и 2 с нагружателем установки для испытаний на растяжение. Поворачивают втулку 9 в обратную сторону, выдвигая фиксаторы

19 и 20 и утапливая упоры 21 и 22, в результате чего нижний образец под действием силы тяжести опускается вниз до тех пор, пока не упрется верхней головкой в фиксаторы 19 и

20. Затем, поворачивая втулку в обратную сторону, утапливают фиксаторы 19 и 20 и выдвигают упоры 21 и 22, вследствие чего верхняя головка образца 25 зажимается упорами

21 и 22, а нижнюю головку зажимают упорами 23 и 24 с помощью поворота втулки 10.

После этого устройство готово к работе.

Включают нагружатель и прикладывают к образцу 25 растягивающее усилие, необходимое для его разрушения. После разрушения образ4 ца 25 поворотом втулки в обратную сторону освобождают нижнюю головку образца, которая проваливается в пассивную тягу 2, Установку следующего образца производят аналогичным образом.

Изобретение позволяет повысить производительность испытаний за счет сокращения дополнительных затрат времени на подготовительные операции по смене образцов в узлах крепления.

Формула изобретения

Устройство для смены образцов к установкам для испытаний на растяжение, содержащее связываемые с нагружателем установки пассивную и активную полые тяги и установленные на них узлы крепления образцов, о т л и ч аю щ е е с я тем, что, с целью повышения производительности испытаний, в тягах выполнены окна, узлы крепления образцов выполнены в виде упоров, установленных в окнах перпендикулярно оси тяг и имеющих канавки на участках, выступающих за пределы тяг, а уст2s ройство снабжено втулкам, концентрично надетыми на тяги, имеющими каждая эксцентричный тягам участок с выполненными напротив окон в тягах прорезями, поверхности которых взаимодействуют с канавками упоров.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 662844, кл. G 01 М 3/08, 1975 (прототип).
