Реферат



Союз Соввтскии

Соцналистмческ и и

Реслублнк

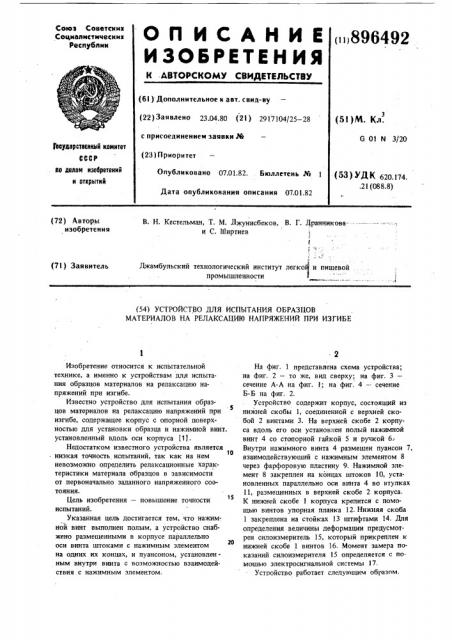

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1)896492 (6l ) Дополнительное к авт. свид-ву (22) ЗаЯвлено 23.04.80 (21) 2917104/25 — 28 с присоединением заявки РЙ (28) Приоритет (5 t ) M. Кл.

G 01 N 3/20 Ъоудеротееииый комитет

CCCP. IIo делам изобретений и открытий

Опубликовано 07.01.82, Бюллетень № 1

Дата опубликования описания 07.01.82 (5З) УДК 620.174, .21 (088.8) В. Н. Кестельман, Т. М. Джунисбеков, В. Г. Дранникова--и С. Ширтиев (72) Авторы изобретения ь лгкембульский технологический институт легкоь и лишелой промышленности (71) Заявитель! е (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ

МАТЕРИАЛОВ НА РЕЛАКСАЦИЮ НАПРЯЖЕНИЙ ПРИ ИЗГИБЕ

Изобретение относится к испытательной технике, а именно к устройствам для испытания образцов материалов на релаксацию напряжений при изгибе.

Известно устройство для испытания образцов материалов на релаксащпо напряжений при

5 изгибе, содержащее корпус с опорной поверхностью для установки образца и нажимной винт. установленный вдоль оси корпуса (11.

Недостатком известного устройства является

1О низкая точность испытаний, так как на нем невозможно определить релаксационные характеристики материала образцов в зависимости от первоначально заданного напряженного соотояния.

Цель изобретения — повышение точности

15 испытаний.

Указанная цель достигается тем, что нажимной. винт выполнен полым, а устройство снабжено размещенными в корпусе параллельно оси винта штоками с нажимным элементом на одних их концах, и пуансоном, установленным внутри винта с возможностью взаимодействия с нажимным элементом.

На фиг, 1 представлена схема устройства; на фиг. 2 — то же, вид сверху; на фиг, 3— сечение А-А на фиг. 1; на фиг. 4 — сечение

Б-Б на фиг. 2, Устройство содержит корпус, состоящий из нижней скобы 1, соединенной с верхней скобой 2 винтами 3. На верхней скобе 2 корпуса вдоль его оси установлен полый нажимной винт 4 со стопорной гайкой 5 и ручкой 6.

Внутри нажимного винта 4 размещен пуансон 7, взаимодействующий с нажимным элементом 8 через фарфоровую пластину 9. Нажимной элемент 8 закреплен на концах штоков 10, установленных параллельно оси винта 4 во втулках

11, размещенных в верхней скобе 2 корпуса.

К нижней скобе 1 корпуса крепится с помощью винтов упорная планка 12. Нижняя скоба

1 закреплена на стойках 13 штифтами 14. Для определения величины деформации предусмотрен силоизмеритель 15, который прикреплен к нижней скобе 1 винтов 16, Момент замера показаний силоизмерителя 15 определяется с помощью электросигнальной системы 17.

Устройство работает следующим образом.

896492

Образец 18 устанавливается на нижнюю, скобу 1 так, что он упирается в упорную планку 12, При этом нажимной элемент 8, взаимодействуя с винтом 4, замыкает электросигнальную систему 17. Поворотом ручки 6 s с помощью винта 4 задается определенная величина деформации, которая определяется по показаниям силоизмерителя 15. Эта величина деформации соответствует первоначально заданному напряжению. Стопорной гайкой 5 фиксируется положение винта 4 при заданном уровне напряжений. Затем к пуансону 7 с помощью нагружающего устройства (не показано) прикладывается нагрузка с заданной скоростью.

Когда прикладываемая нагрузка больше упру- 15 гих сил образца 18, нажимной элемент 8 отойдет от винта 4, электрический контакт прервется и электросигнальная система 17 отмечает момент замера по индикатору 15 усилия нагрузки, по величине которой судят о релаксационных свойствах материала образца 18. Изобретение позволяет повысить точность испытаний за счет обеспечения первоначального предварительно заданного напряженного . состояния образцов.

Формула изобретения

Устройство для испытания образцов материалов на релаксацию напряжений при изгибе, содержащее корпус с опорной поверхностью, для установки образца и нажимной винт, установленный вдоль оси корпуса, о т л и ч а ющ е е с я тем, что, с целью повышения точности испытаний, нажимной винт выполнен полым, а устройство снабжено размещенными в корпусе параллельно оси винта штоками с нажимным элементом на одних их концах, и пуансоном, установленным внутри винта с возможностью взаимодействия с нажимным элементом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 355546, кл, G 01 N 3/20, 1970.

896492

Составитель М. Матюшин

Техред Т.Маточка Корректор М Шароши

Редактор Н. Бобкова

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ 11685/31 Тираж 882

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
