Многоканальное приоритетное устройство (патент 896624)
Многоканальное приоритетное устройство (патент 896624)
Многоканальное приоритетное устройство (патент 896624)
Многоканальное приоритетное устройство (патент 896624)
Показать все

Реферат

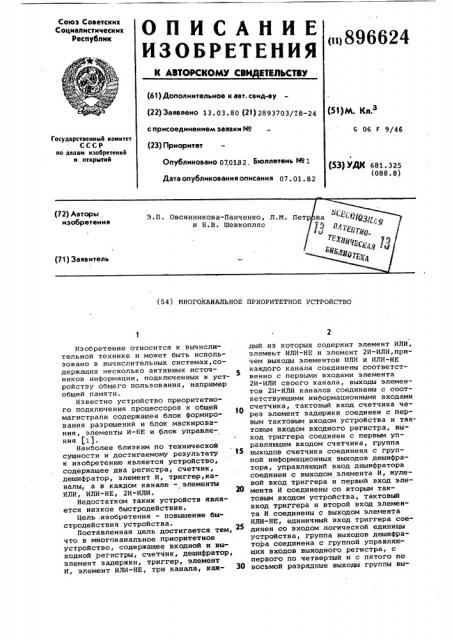

Союз Советских

Социалистических

Республик

<))) 896624

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОУСКОМУ СВИ ЕТИЛЬСТВУ (61) Дополнительное к ввт. свид-ву (22) Заявлено 13. 03. 80 (21) 2893703/I8-24 с присоединением заявки Йо (23) Приоритет

Опубликовано 07.0132. Ьюллвт®Hb 891

Дата опубликования описания 07. 01. 8.2 (я)м. к,.з

G 06 F 9/46

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 881.325 (088.8) (54) МНОГОКАНАЛЬНОЕ ПРИОРИТЕТНОЕ УСТРОЙСТВО

Изобретение относится к вычислительной технике и может быть использовано в вычислительных системах,содержащих несколько активных источников информации, подключенных к устройству общего пользования, например общей памяти.

Известно устройство приоритетного подключения процессоров к общей магистрали содержащее блок формирования разрешений н блок маскирования, элементы И-НЕ и рлок управления (1).

Наиболее близким по технической сущности и достигаемому результату к изобретению является устройство, содержащее два регистра, счетчик, дешифратор, элемент И, триггер,каналы, а в каждом канале — элементы

ИЛИ, ИЛИ-НЕ, 2И-ИЛИ. 20

Недостатком таких устройств является низкое быстродействие.

Цель .изобретения - повышение быстродействия устройства.

Поставленная цель достигается тем, что в многоканальное приоритетное устройство, содержащее входной и выходной регистры, счетчик, дешифратор, элемент задержки, триггер, элемент

И, элемент ИЛИ-НЕ, три канала, каж- З0 дый из которых содержит элемент ИЛИ, элемент ИЛИ-НЕ и элемент 2И-ИЛИ,причем выходы элементов ИЛИ и ИЛИ-НЕ каждого канала соединены соответственно с первыми входами элемента

2И-ИЛИ своего канала, выходы элементов 2И-ИЛИ каналов соединены с соответствующими информационными входами счетчика, тактовый вход счетчика через элемент задержки соединен с первым тактовым входом устройства и тактовым входом входного регистра, выход триггера соединен с первым управляющим входом счетчика, группа выходов счетчика соединена с группой информационных выходов дешифратора, управляющий вход дешифратора соединен с выходом элемента И, нулевой вход триггера и первый вход элемента И соединены со вторым тактовым входом устройства, тактовый вход триггера и второй вход элемента И соединены с выходом элемента

ИЛИ"НЕ, единичный вход триггера соединен со входом-логической единицы устройства, группа выходов дешифратора соединена с группой управляющих входов выходного регистра, с первого по четвертый и с пятого по восьмой разрядные выходы группы вы896624

40 ходов входного регистра соединены соответственно с группами входов элементов ИЛИ и ИЛИ-НЕ первого канала, первый, второй, пятый, шестой и третий, четвертый, седьмой, восьмой разрядные выходы группы разрядных выходов входного регистра соединены соответственно с группами входов элементов ИЛИ и ИЛИ-НЕ второго канала, группа информационных вхо-, дов входного регистра является груп пой входов устройства, первый,тре- 1© тий, пятый, седьмой и второй, четвертый, шестой, восьмой разрядные выходы группы выходов входного регистра соединены с группами входов соответственно элементов ИЛИ и ИЛИ-НЕ третьего канала, группа разрядных. выходов выходного регистра соединена с группой входов элемента ИЛИ-НЕ и группой выходов устройства, группа выходов входного регистра соединена с группой информационных входов выходного регистра, введены делитель частоты и распределитель импульсов. Вход делителя частоты соединен с первым тактовым входом устройства, выход — со входом распределителя импульсов.Первый и второй выходы распределителя соединены со вторыми входами элемента 2И-ИЛИ первого канала, третий и четвертый выходы — со вторыми входагли элементов 2И-ИЛИ второго и треть-30 его каналов, третий выход — co вторым управляюгг;им входом счетчика.

На чертеже представлена структурная схема устройства.

Устройство содержит входной регистр 1, выходной регистр 2, группу входов 3 устройства., группу выходов

4 устройства, каналы 5, элементы

2И-ИЛИ б каналов, распределитель 7 импульсов, делитель 8 частоты, тактовые входы 9 и 10 устройства, элемент 11 задержки, счетчик 12, дешифратор 13, элемент И 14, триггер 15, вход 16 логической единицы устройства, элемент ИЛИ-HE 17, элементы ИЛИ

18 каналов, элементы ИЛИ-НЕ 19 каналов, тактовый вход 20 счетчика, управляющие входы 21 и 22 счетчика.

Устройство работает следующим образом.

По синхросигналу, поступающему на вход 9, информация с группы входов 3 принимается в регистр 1.

Триггер 15 сбрасывается по сигналу логической единицы на входе 16 и тактовому импульсу к входу 10.

Изменение состояния счетчика 12 происходит под действием сигнала на входе 20. Если к моменту прихода этого сигнала на входе 21 присутствует единйца, то в счетчик заносится новая информация, если на входе 21 нуль, то содержимое счетчика 12 увеличивается или уменьшается на едини,цу в зависимости от сигнала на входе 22. При наличии нуля на этом входе единица прибавляется к содержимому счетчика, при наличии единицы на входе 22 единица вычитается.

Дешифратор 13 при наличии нуля на выходе элемента 14 закрыт, на всех его выходах — нули. При появлении единицы на выходе элемента 14 на одном из выходов дешифратора появляется единица, позиция которой определяется входным кодом.

Распределитель 7 импульсов предназначен для периодической смены режимов работы устройства, характеризующихся определенным соотношением приоритетов входных сигналов.

Элемент 11 предназначен для управления работой счетчика 12, элемент 2И-ИЛИ б — для передачи информации на информационные входы счетчика. Делитель 8 частоты предназначен для управления работой распределителя 7. Через каналы 5, в состав которых входят элементы 2И-ИЛИ б, элементы ИЛИ 18, элементы ИЛИ-НЕ 19, осуществляется передача содержимого регистра 1 в счетчик 12.

При работе системы, включающей данное многоканальное приоритетное устройство, активный блок, например процессор, инициирующий обмен с устройством общего пользования, при отсутствии относящегося с нему сигнала разрешения на одном из выходов 4, формирует сигнал запроса, который поступает на соответствующий вход 3. Получив сигнал разрешения, активный блок, не снимая сигнала запроса, производит обмен с устройством общего пользования и по окончании обмена снимает запрос.

В ответ на снятие запроса снимается сигнал разрешения, после чего производятся анализ накопившихся запросов, выбор одного из них (в зависимости от приоритета запросов и от состояния выходов распределителя 7), выдача решения на один из выходов 4 и подключение очередного активного блока н устройству общего пользования.

Окончание предыдущего обмена активного устройства с устройством общего пользования завершается снятием запроса с одного из входов 3.

По сигналу со входа 9 один из триггеров регистра 1, хранящий соответствующий запрос, переходит в нулевое состояние, остальные триггеры регистра 1 фиксируют накопившиеся запросы. Сброс триггера регистра 1 вызывает сброс соответствующего триггера регистра 2, т.е. снятие сигнала разрешения для соответствующего активного устройства. При этом на выходе элемента 17 формируется единица. Этот сигнал переводит триггер

15 в единичное состояние. К этому моменту сигнал 9, пройдя через элемент 11 задержки, поступает на вход

896624.20 счетчика 12, разрешая прием информации с информационных входов счетчика 12. После этого на вход триггера 15 со входа 10 поступает сигнал, который сбрасывает триггер

15 в нулевое состояние через элемент 14 открывает дешифратор 13.

Сигнал с одного иэ выходов дешифратора поступает на соответствующий управляемый вход регистра 2. ,Если на каком-либо информационном 1п входе регистра 2 присутствует сигнал запроса, то соответствующий триггер регйстра 2 устанавливается в состояние "единица", и на одном из выходов 4 формируется сигнал разрешения. После этого дешифратор 13 закрывается, так как на выходе элемента 17 будет "нуль".

Таким образом, быстродействие предлагаемого устройства повышено.

Формула изобретения многоканальное приоритетное устройство, содержащее входной и выход- 1 ной регистры, счетчик, дешифратор, элемент задержки, триггер, элемент И, элемент ИЛИ-НЕ, три канала, каждый из которых содержит элемент ИЛИ, элемент ИЛИ-HE и элемент 2И-ИЛИ при30 чем выходы элементов ИЛИ и ИЛИ-НЕ каждого канала соединены соответственно с первыми входами элемента

2И-ИЛИ своего канала, выходы элементов 2И-ИЛИ каналов соединены с соответствующими информационными входами счетчика, тактовый вход счетчика через элемент задержки соединен с первым тактовым входом устройства и тактовым входом входного регистра,выход триггера соединен с первым уп- 40 равляющим входом счетчика, группа выходов счетчика соединена с групйой информационных выходов дешифратора, управляющий вход дешифратора соелинеи с выходом элемента И, нулевой вход триггера и первый вход элемента И соединены со вторым тактовым входом устройства, тактовый вход триггера и второй вход элемента И соединены с выходом элемента ИЛИ-НЕ, едииичный вход триггера соединен со входом логической единицы устройства, группа выходов дешифратора соединена с группой управляющих входов выходного регистра, с первого по четвертый и с пятого по восьмой разрядные выходы группы выходов входного регистра соединены соответственно с группами входов элементов ИЛИ и ИЛИ-НЕ первого канала, первый, второй, пятый, шестой и третий, четвертый, седьмой, восьмой разрядные выходы группы разрядных выходов входного регистра соединены соответственно с группами входов элементов ИЛИ и ИЛИ-НЕ второго канала, группа информационных входов входного регистра является группой входов устройства, первый,третий, пятый, седьмой и второй, четвертый, шестой, восьмой разрядные выходы группы выходов входного регистра соединены с группами входов соОтветственно элементов ИЛИ и ИЛИ-HE третьего канала, группа разрядных выходов выхолного регистра соединена с группой входов элемента ИЛИ-НЕ и группой выходов устройства, группа выходов входного регистра соединена с группой информационных входов выходного регистра, о т л и ч а ющ е е с я тем, что, с целью повышения быстродействия, устройство содержит делитель частоты и ра1спределитель импульсов, причем вход делителя частоты соединен с первым тактовым входом устройства, выходсо входом распределителя импульсов, первый и второй выходы распределителя соединены со вторыми входами элемента 2И-ИЛИ первого канала,третий и четвертый выходы — со вторыми входами элементов 2И-ИЛИ второго и третьего каналов, третий выход— со вторым управляющим входом счетчикаi

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке 9 2700938/19-24, кл. 6 06 F 9/46, 1978.

2. Авторское свидетельство по заявке Р 2764576/18-24, кл. 6 06 F 9/46, 1979 (прототип).

896624. Заказ 11699/37

Тираж 731 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная,4

Ьс

Составитель М. Кудряшев

Редактор Л. Горбунова Техред А.дч Корректор М. Пожо
