Реферат



¹ 89669

Класс 49а, 27о1

СССР

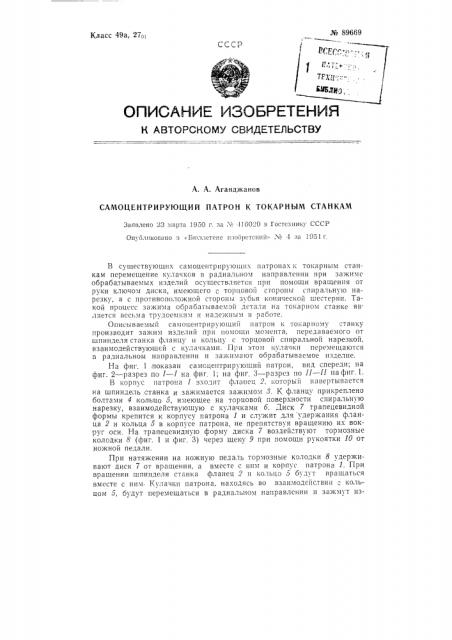

ОПИСАНИЕ ИЗО ЕТЕНИ 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. А. Аганджанов

САМОЦЕНТРИРУЮЩИЙ ПАТРОН К ТОКАРНЫМ СТАНКАМ

Заявлено 23 марта 1950 г. ва X -116090 в Гостехннну СССР

Опубликовано 3 < Бюллетене ииобретений. М -1 аа 1951 г

В существующих самоцеитрирующих патронах к токарным станкам перемещение кулачков в радиальном направлении при зажиме обрабатываемых изделий осуществляется прп помощи вращения от руки ключом диска, имеющего с торцовой стороны спиральную нарезку, а с противоположной стороны зубья конической шестерни. Такой пронеcc зажима обрабатываемой детали на токарном станке является весьма трудоемким и надежным в расоте.

Описываемый самоцентрирующий патрон к токарному станку производит зажим изделий при помощи момента, передаваемого от шпинделя станка фланцу и кольцу с торцовой спиральной нарезкой. взаимодействующей с кулачками. Г1ри этом кулачки перемещаются в радиальном направлении и зажимают обрабатываемое изделие, На фиг. 1 показан самсцептрируюший патрон, вид спереди; на фиг. 2 — разрез по 1 — 1 на фиг 1; на фиг, 3 — разрез по П вЂ” ll на фиг.1.

В кори с патрона 1 входит флапец 2, который навертывается на шпиндель станка и зажимается зажимом 3. К фланцу прикреплено болтами 4 кольцо 5, имеющее на торцовой поверхности спиральную нарезку, взаимодействующую с кулачками 6. Диск 7 трапецевидной формы крепится к корпусу патрона 1 и служит для удержания фланца 2 и кольца 5 в корпусе патрона, не препятствуя вращению их вокруг оси. На трапецевидную форму диска 7 воздей:.твуют тормозные колодки 8 (фиг. 1 и фиг, 3) через щеку 9 при помощи рукоятки 10 от ножной педали.

При натяжении на ножную педаль тормозные колодки 8 удерживают диск 7 от вращения, а вместе с ним и корпус патрона 1. При вращении шпинделя станка фланец 2 и кольцо 5 будут вращаться вместе с ним. Кулачки патрона. находясь во взаимодействии „- кольцом 5, будут перемещаться в радиальном направлении и зажмут из№ 89669 делие. После этого тормоз отпускается, и корпус патрона будет вращаться вместе с фланцем и изделием.

Открытие кулачков патрона производится таким же образом, как и при зажиме, но при обратном вращении шпинделя.

Предмет изобретения

1. Самоцентрирующий патрон к токарным станкам, состоящий из корпуса, имеющего диск со спиральной нарезкой, соединенный с за?кимными алания и, о тл и ч я ю цп и с 1 тем, что, с цепью осуше=твлeния пepe. 1а 11 моъiе11тя (уг ii;и!!11.тe.!» ста!! кя к In .1 ячкам;!ля пeрe— двп?кения после!III*.:; 11 ря;1пя. 11 iio?i и 1пр?1!3 ieii!!II, o!i снаожеп прин!зепленным к с1.г!янцм кольцом, и. . еio! I: „.;п:а .торце спиральную нарезку, взаи!!оде!!ству!о ivlo с кулачками.

2. Форма выполпс1ив Ii?iipoi a по п. 1, отл и ч а ю ща я с я тем, IT0, c Uc;IhIo торможсп!!я к рп, ся патрона IIQ вр ii!5! 33?KH.,!B H piI?KHма издели I, он гл1ябжеп связяш:::Iм с ксрпуссо! диском трапсцевидной формы, на который воздействуют колодки тормоза.
