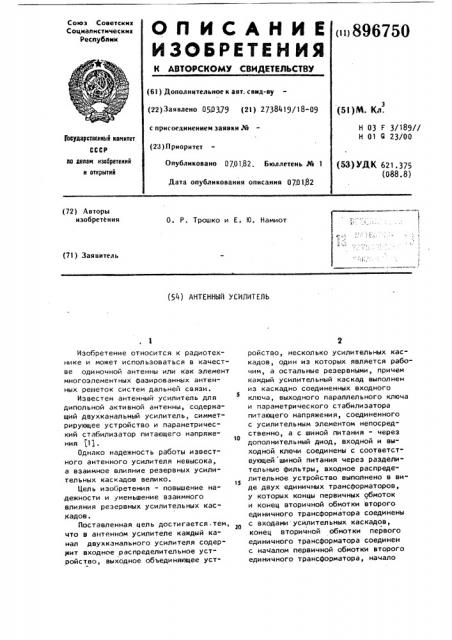

Союз Советских
Соцмалнстмческмк
Республик
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (»)896750 (61) Дополнительное к авт. свмд-ву (22) Заявлено 050379 (21) 2738419/18-09 с присоединением заявки № (23) Приоритет
Опубликовано 0701,82. Бюллетень ¹ 1
Дата опубликования описания 070 1.82 (51)М. Кл.
Н 03 F 3/189//
Н 01 4 23/00
Госудаоствсииый комитет по делам изооретеиий и открытий (53)УДК 621 375 (088.8) (72) Авторы изобретения
О. P. Трошко и Е. Ю. Намиот (71) Заявитель (54) АНТЕННЫЙ УСИЛИТЕЛЬ
Изобретение относится к радиотехнике и может использоваться в качестве одиночной антенны или как элемент многоэлементных фазированных антенных решеток систем дальней связи.
Известен антенный усилитель для дипольной активной антенны, содержащий двухканальный усилитель, симметрирующее устройство и параметрический стабилизатор питающего напряже" ния (1) . со
Однако надежность работы известного антенного усилителя невысока, а взаимное влияние резервных усилительных каскадов велико.
Цель изобретения - повышение на-дежности и уменьшение взаимного влияния резервных усилительных каскадов.
Поставленная цель достигается.тем, что в антенном усилителе каждый канал двухканального усилителя содер1иит входное распределительное устройство, выходное объединяющее устройство, несколько усилительных каскадов, один из которых является рабочим, а остальные резервными, причем каждый усилительный каскад выполнен из каскадно соединенных входного ключа, выходного параллельного ключа и параметрического стабилизатора питающего напряжения, соединенного с усилительным элементом непосредственно, а с шиной питания - через дополнительный диод, входной и выходной ключи соединены с соответствующей шиной питания через разделительные фильтры, входное распределительное устройство выполнено в виде двух единичных трансформаторов, у которых концы первичных обмоток и конец вторичной обмотки второго единичного трансформатора соединены с входами усилительных каскадов, конец вторичной обмотки первого единичного трансформатора соединен с началом первичной обмотки второго единичного трансформатора, начало
896750
1О
25 зо
4О
Формула изобретения
55 первичной обмотки первого единичного трансформатора соединено с антенным входом данного канала уси" лителя, начала вторых обмоток соединены с общей шиной, а выходное объединяющее устройство выполнено аналогично входному распределительному устройству и соединено соответственно с выходами усилительных каскадов и входом симметрирующего устройства.
На чертеже представлен антенный усилитель, структурная электрическая схема.
Антенный усилитель содержит двухканальный усилитель 1, каждый канал которого содержит входное распределительное устройство 2 с антенным входом 3, состоящее из двух единичных трансформаторов 4, выходное объединяющее устройство 5, также состоящее из двух единичных трансформаторов 4, несколько усилительных каскадов 6, состоящих из входного ключа 7, выходного параллельного ключа 8, параметрического стабилизатора 9 питающего напряжения, усилительного элемента )О, дополнительного диода 11, разделительных фильтров 12. Кроме того, антенный усилитель содержит симметрирующее устройство 13, шины 14 - 16 питания, а разделительные фильтры 12 состоят из конденсаторов 17 и дросселей 18.
Антенный усилитель работает следующим образом, Принятый сигнал поступает на вход входного распределительного устройства 2, затем на входы соответствующих усилительных каскадов
6 и после прохождения усилительного элемента 10 на вход выходного объединяющего устройства 5, далее на вход симметрирующего устройства 13.
Проходя аналогичным путем через второй канал двухканального усилителя 1, сигнал поступает на второй вход симметрирующего устройства 13, где, суммируясь с первым сигналом,. обеспечивает дипольную диаграмму направленности.
Иинимальное паразитное воздействие неработающих (резервных) усилительных каскадов 6 на работающий достигается при последовательном .(по переменному току) соединении входных и выходных цепей усилительных каскадов 6 с помощью входного распределительного устройства 2 и
4 выходного объединяющего устройства
5. Отключение любого усилительного каскада 6 в этом случае производится за счет закорачивания одновременно входных и выходных цепей усилительных каскадов 6, производимого с помощью входного и выходного параллельного ключей 7 и 8 ° Кроме того, для обеспечения режима холодного резервирования обесточивание уси- лительного каскада 6 производится за счет размыкания соответствующей шины 14 - 16 с помощью дополнительного диода 11.
При выходе из строя любого усилительного каскада 6, данный каскад отключается, а на его месте включается резервный исправный усилительный каскад 6.
Такие переключения производятся за счет простой смены полярности напряжения питания, подаваемой на шины 14 - 16. Для проведения первого каскада подают на шину 14 напряжение положительной полярности, относительно общей шины. Это приводит к отпиранию дополнительного диода 11, подаче напряжения питания на параметрический стабилизатор 9 и усилительный элемент 10. Подача через дроссели 18 положительного напряжения на входной и выходной параллельные ключи 7 и 8 приводит к их запиранию в первом усилительном каскаде 6, что обеспечивает нормальное функционирование последнего. Подача отрицательного напряжения питания на шины 15 и 16 приводит к запиранию дополнительных диодов и т,д, Таким образом, кроме повышения надежности, предлагаемый антенный усилитель уменьшает влияние резервных усилительных каскадов друг на друга.
Антенный усилитель для дипольной активной антенны, содержащий двухка.
HcUlüHûé усилитель, симметрирующее устройство и.параметрический стабилизатор питающего напряжения, о тл и ч а ю шийся тем, что, с целью. повышения надежности и уменьшения взаимного влияния резервных усилительных каскадов, каждый канал двухканального усиЛителя содержит входное распределительное устрой5 ство, выходное объединяющее устройство, несколько усилительных каскадов, один из которых является рабо" чим, а остальные резервными, причем каждый усилительный каскад выполнен из каскадно соединенных входного ключа, выходного параллельного ключа и параметрического стабилизатора питающего напряжения, соединенного с усилительным элементом непосредственно, а с шиной питания " через дополнительный диод, входной и выходной ключи соединены с соответствующей шиной питания через раздели" тельные фильтры, входное распределительное устройство выполнено в виде двух единичных трансформаторов у которых концы первичных обмоток и конец вторичной обмотки второго единичного трансформатора соединены с входами усилительных каскадов, 89675О конец вторичной обмотки первого единичного трансформатора соединен с началом первичной. обмотки второго единичного трансформатора, начало первичной обмотки первого единичного трансформатора соединено с антенным входом данного канала усилителя, начала вторых обмоток соединены с общей шиной, а выходное
1в объединяющее устройство выполнено аналогично входному распределительному устройству и соединено соответ-, ственно с выходами усилительных каскадов и входом симметрирующего устФ5 ройства, Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство CCCP зе и 534154, кл. Н 019 1/26, 1974 (прототип) .
