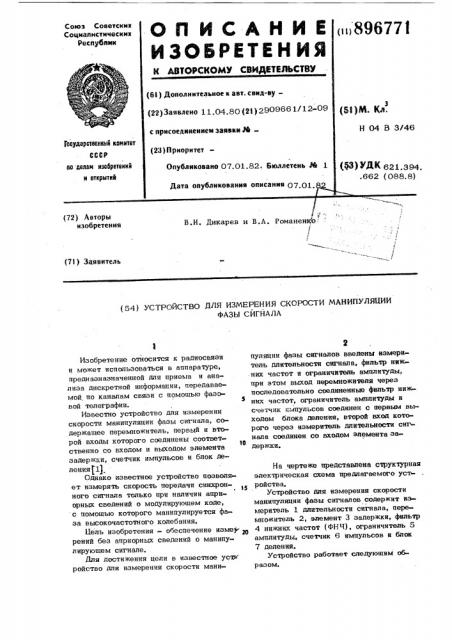

Реферат



В.И. Дикарев и В.А. РоманенкЬ

/ (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ МАНИПУЛЯЦИИ

ФАЗЫ СИГНАЛА

Изобретение относится к радиосвязи и может использоваться в аппаратуре, предназназначенной для приема и анализа дискретной информации, передаваемой по каналам связи с помощью фазовой телеграфии.

Известно устройство для измерения скорости манипуляции фазы сигнала, содержащее перемножитель, первый и второй входы которого соединены соответ10 ственно со входом и выходом элемента задержки, счетчик импульсов и блок деления fl)

Однако известное устройство позволяет измерять скорость передачи синхрон!

5 ного сигнала только при наличии априорных сведений о модулирующем коде, с помощью которого манипулируется фаза высокочастотного колебания.

Цель изобретения — обеспечение изме и рений без априорных сведений о манипулирующем сигнале. для достижения цели в известное уст ройство дпя измерения скорости манипуляции фазы сигналов введены измеритель длительности сигнала, фильтр ниж нвх частот и ограничитель амплитуды, при этом выход неремножителя через последовательно соединенные фильтр нижних частот, ограничитель амплитуды и счетчик импульсов соединен с первым выходом блока деления, второй вход которого через измеритель длительности сигнала соединен со входом элемента задержки.

На чертеже представлена структурная электрическая схема предлагаемого уст ройства.

Устройство для измерения скорости манипуляции фазы сигналов содержит измеритель 1 длительности сигнала, перемножитель 2, элемент 3 задержки, фильтр

4 нижних частот (ФНЧ), ограничитель 5 амплитуды, счетчик 6 импульсов и блок

7 деления.

Устройство работает следующим образом.

896771

t5

Составитель Е. Любимова

Редактор С. Юско Техред А.,Вабинец

Корректор А. Йзятко

Заказ 11726/45 Тираж 684 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород., ул, Проектная, 4

Принимаемый сигнал поступает на входы измерителя 1, перемножителя 2 и элемента 3 задержки. На выходе пе ремножителя 2 образуется результирую1 шее колебание в виде биений, низкочастотная составляющая которых выделяется ФНЧ 4.

Н изкочастотная составляюшая представляет собой произведение двух одиHBKoBblx модулируюших кодов, сдвинутых во времени на величину задержки.

После ограничения по . аплитуде сверху выделенной низкочастотной составляюшей на выходе ограничителя.5 образуется последовательность отрицательных импульсов, число которых подсчитывается счетчиком 6, где определяется количест во. элементарных посылок.

Искомая скорость манипуляции прини маемого ФНЧ сигнала определяется в блоке 7 по отношению количества элементарных посылок к длительности сигнала, которая измеряется измерителем 1.

Предлагаемое устройство обеспечивает измерение скорости манипуляции сигналов, .фаза которых изменяется в соответствии с любым модулируюшим кодом, т, е. является более универсальным и позволяет расширить класс анализируемых модулируюших кодов.

Формула изобретения

Устройство для измерения скорости манипуляции фазы сигнала, содержащее перемно житель, первый и второй входы которого соединены соответственно со входом и выходом элемента задержки, счетчик импульсов и блок деления, о,ч л и ч а ю ш е е с я тем, что, с целью обеспечения измерений без априорных1 сведений о манипулирующем сигнале, введены измеритель длительности сигнала, фильтр нижних частот и ограничитель амплитуды, при этом выход перемножителя через -последовательно соединенные фильтр нижних частот, ограничитель амплитуды и счетчик импульсов соединен с первым входом блока деления, второй вход которого через измеритель длительности сигнала соединен со входом элемента задержки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М1 396824, кл. Н 03 К 9/06, 1970 (прототип).
