Светочувствительный материал,проявляемый в физическом проявителе

Светочувствительный материал,проявляемый в физическом проявителе

Иллюстрации

Показать все

Реферат

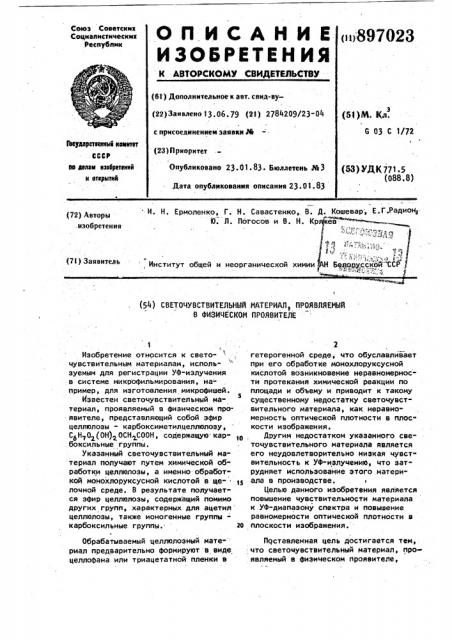

ОП ИСАНИЕ

ИЗОЬРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик (>@897023 (6I ) Дополнительное к авт. свид-ву(22) аявлено13.06.79 (21) 2784209/23-04 (И)М. Кл.

6 03 С 1/72

1 с присоединением заявки рм

Всударствееьй кеметет

СССР ю делам лаабратений н етарытий (23) Приоритет (53) УДК 771.5 (088.8) Опубликовано 23.01. 83. Бюллетень РЬ3

Дата опубликования описания 23.0I,83

Г. Н. Савастенко,. В. Д. Кошевар, Е,Г Радиои>.

Л. Погосов и В. H. Кр ев

I, "," "" .

p » неорганической химии . Н Белррусской""ССР

) у

" -.- Я

-И. Н. Ермоленко, Ю. (72) Авторы . изобретения (7I) Заявитель

, Институт общей и ( (54) СВЕТОЧУВСТВИТЕЛЬНЫЙ НАТЕРИАЛт ПРОЯВЛЯЕМЫЙ

В ФИЗИЧЕСКОМ ПРОЯВИТЕЛЕ

Изобретение относится к светочувствительным материалам, используемым для регистрации Уф-излучения в системе микрофильмирования, например, для изготовления микрофишей, Известен светочувствительный материал, проявляемый в физическом проявителе, представляющий собой эфир целлюлозы - карбоксиметилцеллюлозу, С Н О (ОН) ОСН СООН, содержащую: кар.боксильные группы.

Указанным светочувствительный ма" териал получают путем химической обработки целлюлозы, а именно обработ" кой монохлоруксусной кислотой в щелочной среде. В результате получается эфир целлюлозы, содержащий помимо других rpynn характерных для ацетил целлюлозы, также ионогенные группыкарбоксильные группы..

Обрабатываемый целлюлоэный материал предварительно формируют в виде целлофана или триацетатной пленки в

2 гетерогенной среде, что обуславливает при его обработке монохлоруксусной кислотой возникновение неравномерности протекания химической реакции по

5 площади и объему и приводит к такому существенному недостатку светочувствительного материала, как неравномерность оптической плотности в плоскости изображения.

® Другим недостатком указанного светочувствительного материала является его неудовлетворительно низкая чувствительность к Уф-излучению, что затрудняет использование этого материала в производстве. I

Целью данного изобретения является повышение чувствительности материала к УФ-диапазону спектра и повышение равномерности оптической плотности в

20 плоскости иэображения.

Поставленная цель достигается тем, что светочувствительный материал, проявляемый в физическом проявителе, лозы.

3 8970 включающий эфир целлюлозы, в качестве последнего содержит ацетофталат или ацетосукцинат целлюлозы и дополнительно содержит поливиниловый спирт при следующем соотношении компонентов з вес. :

Ицетофталат или ацетосукцинат целлюлозы 0,21-16,13

Поливиниловый 1О спирт 83,87-99ю79 причем указанные компоненты нанесены в виде гомогенного слоя на подложку.

Предложенный материал изготавливают смешением щелочного раствора эфи-4 ра целлюлозы и водного раствора поливинилового спирта ПВС и отливкой полученного раствора на подложку, в качестве которой могут быть использованы такие материалы, как бумага, щ стекло и т.д. Толщину получаемого таким образом светочувствительного слоя

% можно регулировать путем подбора концентрации. компонентов в растворе в зависимости от условий полива. 25

Для получения нерастворимого при химико-фотографической обработке све.точувствительного слоя необходимо после полива слоя осуществить в течение 2 ч термообработку материала при 80-105 C. В результате за счет термической "сшивки" с участием поливинилового спирта формируется нерастворимая пленка,.

После экспонирования светочувст" вительного материала УФ-излучением последующей сорбции ионов металла, например, палладия из 10 Ъ раствора

PdCQ (pH=1,3) и проявления действием известных бессеребряных проявителей, например, медного физического проя" вителя, появляется почернение. Интенсивность почернения возрастает с увеличением экспозиции, что обеспечивает возможность формирования не только штриховых, но и полутоновых изображений.

В качестве примера для образца материала, полученного из смеси ацетофталата целлюлозы и поливинилового спирта при содержании в материале ацетофталата 4,553 (вес.3 ), а поливинилового спирта 95,453, в интервале экспозиций 1 мин-60 мин построена характеристическая кривая, по которой определен коэффициент контрастности. Для полученного образца он составляет 1.

23 4

Пример 1 . Готовят 13 раствор ацетофталата целлюлозы в 1 водном растворе NaOH, Затем смешивают

53 водный раствор поливинилового. спирта с раствором ацетофталата целлюлозы в соотношении 5:5. Смесь наносится на очищенную стеклянную пластинку тонким слоем. Затем пластину со светочувствительным слоем термЬфиксируют при 105+C в течение 2 ч. Нанесенный слой после термофиксации устойчив к действию воды и растворов, используемых для химико-Фотографической обработки. Толщина слоя 33 мк, Полученный светочувствительный слой на стеклянной подложке содержит

93,873 поливинилового спирта и 16,13ь (вес.3) ацетофталата целлюлозы.

Полученный материал для испытания его светочувствительности экспонируют ртутно-кварцевой лампой СВД-120. Интенсивность источника света -2 5 х

Ф х 10 7 квант/см-с.

После экспонирования проводится сорбция палладия из 10 М водного раствора PdCEg (рН=1,1-1,23 в течение

15 мин. Затем материал 10 мин промывают дистиллированной водой. После этого материал проявляют 5 мин в медном физическом проявителе состава

А) CuS04 5Н>0 б г/л

К-Na — виннокислый 30 г/л

Na0H 26 г/л ! В)формалин

А: В=10: 1

Результаты испытания образца сведены в таблицу (см. стр.8).

Пример 2. Готовят 13 раствор ацетофталата целлюлозы в 13 водном растворе щелочи натрия. Затеи смешивают 53-ный водный раствор поливинилового спирта с раствором аце" тофталата целлюлозы в соотношении

8:2. Смесь наносят на очищенную стеклянную пластинку тонким слоеи . и пластинка термофиксируется при

105О С в течение 2 ч. Нанесенный слой после термофиксации устойчив к действию воды и растворов, используемых для химико-фотографической обработки, Толщина 28 мк.

Полученный светочувствительный слой на стеклянной подложке содержит 95,453 (вес.Ф)поливинилового спирта и 4,553 ацетофталата целлю5 8970

Испытание светочувствительности полученного материала осуществляется как в примере 1. Оптическая плотность проявленного экспонированного образца дана в таблице. 5

Пример 3. Готовят 13-ный ра-.створ ацетофталат целлюлозы в 13"ном растворе NaOH. Затем смешивают 53-ный водный раствор поливинилового спирта с раствором ацетофталата целлюлозы в соотношении 9:1. Смесь наносят на стеклянную пластинку, термофиксируют как в примере 1. Толщина светочувствительного слоя 34 мк.

Полученный светочувствительный слой на стеклянной подложке содержит

97,923 поливинилового спирта и 2,083 ацетофталата целлюлозы.

Экспонирование и проявление материала осуществляют, как в приме- 20 ре 1.

Оптическая плотность проявленного экспонированного материала и коле" бания оптической плотности приведены в таблице. 25

При увеличении времени проявления при всех прочих одинаковых условиях испытаний светочувствительности плот

;ность изображения увеличивается; при времени экспонирования() 10 мин, on-30 тическая плотность (О) - 1,3; при =5 мин; 0 =1,2; при Г = 1 мин, 0=1,08.

Пример 4.. Готовят 13-ный раст,вор ацетофталата целлюлозы в 0,43-ном ,водном растворе МаОН. Затем смешивают55 53-ный водный раствор поливинилового спирта с раствором ацетофталата целлюлозы в соотношении 5:5. Смесь растворов ацетофталата и поливинилового спирта наносят на стеклянную подлож« ку, термофиксируют в течение 2 ч при

105 С. Полученные образцы светочувст" вительного материала содержат 83,873 поливинилового спирта и 16,133 ацето-фталата целлюлозы. Толщина пленки

50 мк.

Для испытания светочувствительности материал экспонируют ртутнокварцевой лампой с интенсивностью светового потока 2,5 х 10 квант/см" с 56

47

После сорбции палладия и проявления -в медном физическом проявителе (см. пример 1) проявилось почернение. Результаты испытания проявленных экспонированных образцов даны в таблице.

Пример 5. Готовят 0,13-ный раствор ацетосукцината целлюлозы в

О,И"ном водном растворе МаОН. Затей

23 6

5Ô-ный водный раствор поливинилового спирта смешивают с 0,13-ным раствором ацетосукцината целлюлозы в соотношении 8:2 и 9:1. Смесь наносят на очищенные стеклянные пластинки. Избыток

30 г/л

26 г/л

Светочувствительный материал в этом случае йолучают следующим об" разом. Готовят 13-ный раствор ацето фталата целлюлозы как в примере 1.

Смесь Я-ного водного раствора поливинилового спирта с раствором ацетофталата целлюлозы в соотношении 8:2 наносят на бумагу-подложку .(1 мл смеси на 30 см ). Затем X о материал нагревают 2 ч при 95 C для придания светочувствительному слою устойчивости к действию воды и раст" смеси растворов сливают-и пластинки, термофиксируют в вертикальном положе- нии при 105 С в течение 2 ч. Нанесенный .слой после термофиксации устойчив к действию воды и растворов, используемых для химико-фотографической об-работки. Толщина слоев 8 мк. Полученные светочувствительные слои содержат соответственно 0,473 ацетосукцината целлюлозы и 99,533 поливинилового спирта и 0,214 ацетосукцината целлюлозы и 99„793 поливинилового спирта.

Полученный материал для испытания его светочувствительности экспонируют ртутно-кварцевой лампой С8Д- 120. Интенсивность источника света 2,5 х х 10 квант/см с. 2. !

После экспонирования проводят сорб цию палладия из 10 И водного раствора PdC1 (pH=1,1-1,2) в течение 15 мин, Затем материал 10 мин промывают дистиллированной водой. После этого материал проявляют 10 мин, в медном фи" зическом проявителе:

А) CuSO - 5H О 6 r/ë

К-Na-виннокислый

Na0H

В) формалин

А: 8 10 I

Результаты испытания экспонированных и проявленных образцов даны в таблице.

ll р и м е р б. В качестве подложки для предлагаемого светочувствительного материала можно использовать бумагу - основу для фотоподложки с двухсторонним полиэтиленовым покрыти-. ем низкой плотности(18-25 г полиэтилена на 1 см ). й

Воров, используемых при химико-фо- . тографической обработке.

Полученный светочувствительный материал .на бумаге-подложке содержит как и в примере 2-95,45 3 (вес.Ц поливинилового спирта и 4,55 3 ацетофталата целлюлозы.

897023 8 к УФ-излучению выше, чем у материала - прототипа.

Кроме того, из таблицы видно, что максимальные отклонения значений оптической плотности от средней величины 0 на материале-прототипе в среднем в 4 раза больше, чем на пред1116Х лагаемом материале. Отметим, что ис, следуемые образцы получены в лабора1е торных условиях, что не обеспечиваетоптимальных условий отливки, и хотя эти образцы лучше, чем материал-прототип, можно ожидать, что выполнение

:материала в промышленных условиях

>s даст лучшие результаты, Испытание светочувствительности материала осуществляют как в примере

1. Результаты испытаний образца сведены в таблицу.

Как следует иэ таблицы, чувствительность предложенного материала

° Ь.

Максимальное аотклоФ" нение значении от средней величины,3:

° «

Приме

При экспозиции, мин

Содержание компонент., вес.3

ГИЛАС

Ф

3 10 12 25

АСЦ

I 3 . ()1

0 58

4,55 95,45 0,25 - 0,85 1,11 4,3 о 2

97>92

2,08

2 2

0 35

0,20

0,37 0,6g

16,13

83,87

99,53

0,18 - 0,66

3,8

0,47

0,15

4,2

0 21.99,79

Прототип

09 - " 78

10,2

1,0

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 0,68 17 9, «««««У м . условия получения образца иные, чем s примере l, мм 1 и 2 - материал представляет собой модифицированную триацетатную пленку„

3 - -модифицированный целлофан.

Формула изобретения цниат целлюлозы и дополнительно соСветочувствительный материал, про+ держит: поливиниловый спирт при . являемый в .физическом проявителе, следующем соотношении компонентов, включающий эфир целлюлозы, о т л и- вес.4! ч а ю шийся тем, что, с целью Ацетофталат или повышения чувствительности материала, 5в ацетосукцинат к ультрафиолетовому диапазону спект- целлюлозы 0,21-16,13 ра и повышения равномерности опти- Поливиниловый ческой плотности в плоскости иэобра- спирт 83,87-99,79 жения, в качестве эфира целлюлозы, причем указанные компоненты найесейы в, -он содержит ацетофталат или ацетосук э виде гомогенного слоя на подложку.

ВНИИПИ Заказ 10791/7 Тираж 471 Подписное
