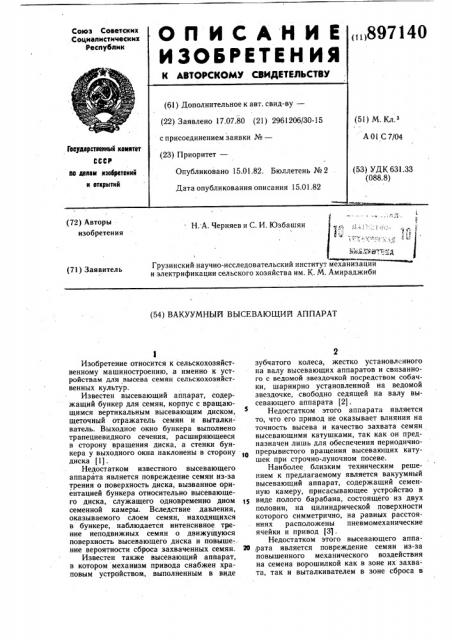

О0 ИСАНИ Е

Союз Советских .Социалистических

Республик

< >897140

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (51) М. Кл. (22) Заявлено 17.07.80 (21) 2961206/30-15 с присоединением заявки №вЂ”

А01 С7/04

Гввударственнмй камнтвт

СССР (23) Приоритет—

Опубликовано 15.01.82. Бюллетень № 2 (53) УДК 631.33 (088.8) по делам нэобретеннй н вткрмтий

Дата опубликования описания 15.01.82 (72) Авторы изобретения

Н. А. Черняев и С. И. Юзбашян

Г рузинскии научно-исследовательскии институт механизации и электрификации сельского хозяйства им. К. М. Амираджиби (71) Заявитель (54) ВАКУУМНЫЙ ВЫСЕВАЮЩИЙ АППАРАТ!

Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для высева семян сельскохозяйственных культур.

Известен высевающий аппарат, содержащий бункер для семян, корпус с вращающимся вертикальным высевающим диском, щеточный отражатель семян и вЫталкиватель. Выходное окно бункера выполнено трапециевидного сечения, расширяющееся в сторону вращения диска, а стенки бункера у выходного окна наклонены в сторону диска (1) .

Недостатком известного высевающего аппарата является повреждение семян из-за трения о поверхность диска, вызванное ориентацией бункера относительно высевающего диска, служащего одновременно дном семенной камеры. Вследствие давления, оказываемого слоем семян, находящихся в бункере, наблюдается интенсивное трение неподвижных семян о движущуюся поверхность высевающего диска и повыше-. ние вероятности сброса захваченных семян, 20

Известен также высевающий аппарат, в котором механизм привода снабжен храповым устройством, выполненным в виде зубчатого колеса, жестко установленного на валу высевающих аппаратов и связанного с ведомой звездочкой посредством собачки, шарнирно установленной на ведомой звездочке, свободно седящей на валу высевающего аппарата (2).

Недостатком этого аппарата является то, что его привод не оказывает влияния на точность высева и качество захвата семян высевающими катушками, так как он предназначен лишь для обеспечения периодичнопрерывистого вращения высевающих катушек при строчно-луночном посеве.

Наиболее близким техническим решением к предлагаемому является вакуумный высевающий аппарат, содержащий семенную камеру, присасывающее устройство в виде полого барабана, состоящего из двух половин, на цилиндрической поверхности которого симметрично, на равных расстояниях расположены пневмомеханические ячейки и привод (3).

Недостатком этого высевающего аппа,рата является повреждение семян из-за повышенного механического воздействия на семена ворошилкой как в зоне их захвата, так и выталкивателем в зоне сброса в

897140 сошник и, в связи с этим, снижение всхожести семян. Кроме того им невозможно высевать дражированные семена.

Целью изобретения является повышение качества высева и обеспечение высева дражированных семян.

Указанная цель достигается тем, что в вакуумном высевающем аппарате семенная камера подвижно закреплена на оси барабана посредством соединенного с приводом и храповым механизмом кронштейна, причем храповой механизм имеет ведущую и стопорную собачки, а число зубьев его колеса равно числу пневмомеханических ячеек, при этом барабан выполйен в виде неподвижного диска с вакуумной камерой и подвижной обечайкой, жестко связанной с колесом храпового механизма..

Кроме того, линия пересечения боковых стенок семенной камеры лежит в плоскости, проходящей через центры пневмомеханических ячеек и образует с вертикалью, лежащей в этой плоскости и пересекающей ось вращения барабана, острый угол с вершиной ниже оси вращения барабана, а направляющая стенка семенной камеры в пределах зоны захвата семян выполнена по разворачивающейся в сторону вращения барабана спирали.

На фиг. 1 изображен вакуумный высевающий аппарат, общий вид; на фиг. 2— сечение А — А на фиг. 1; на фиг. 3 — формообразующие элементы семенной камеры.

Вакуумный высевающий аппарат содержит семенную камеру 1, присасывающее устройство в виде полого барабана, состоящего из неподвижного диска 2 с вакуумной камерой 3 в виде незамкнутого кольцевого паза на ободе, каналами 4 и 5 и подвижной обечайки 6, охватывающей своей цилиндрической частью обод диска 2. На внешней цилиндрической поверхности подвижной обечайки 6 выполнены полусферические углубления, образующие пневмомеханические ячейки 7, которые радиальными каналами 8 сообщены либо с источником вакуума через кольцевой паз и канал 4, либо с атмосферой через канал 5. Аппарат имеет привод 9. Семенная камера 1 подвижно закреплена на оси 10 барабана с помощью кронштейна 11, который соединен с приводом 9 посредством шатуна 12 и шарнира 13.

На кронштейне 11, для связи с колесом 14 храпового механизма установлена ведущая собачка 15. Для предотвращения разворота подвижной обечайки 6 предусмотрена стопорная собачка 16, закрепленная на держателе 17. Число зубьев колеса 14 храпового механизма равно числу пневмомеханических ячеек 7. Подвижная обечайка 6 жестко связана с колесом 14 храпового механизма. Ведущая 15 и стопорная 16 собачки подпружинены.

Семенная камера 1 состоит из боковых стенок 18 (фиг. 3), образованных пересекающимися плоскостями, линия пересечения которых лежит в плоскости, проходящей через центры пневмомеханических ячеек 7 и образует с вертикалью, лежащей в этой плоскости и пересекающей ось вращения, острый угол с вершиной ниже оси вращения барабана, направляющей стенки 19, поверхность которой в зоне захвата семян выполнена по разворачивающейся в сторону вращения барабана спирали, и перемычки 20. ю Вакуумный высевающий аппарат работает следующим образом.

При запуске привода 9 шатун 12 перемещается к центру аппарата, толкая соединенный посредством шарнира 13 кронss штейн 11. При этом семенная камера 1 поворачивается на заданный угол и семена, заполняя свободный объем, ограниченный новым положением в пространстве боковых стенок 18 и направляющей стенки 19 семенной камеры 1, перемещаются в ее нижнюю часть и одно из семян, в свободном падении, под действием разряжения, создаваемого по каналу 4 в кольцевом пазу 3 и в радиальном канале 8, присасывается и утапливается в пневмомеханической ячей25 ке 7. Конфигурация, а также пространственная и взаимная ориентация формообразующих элементов семенной камеры 1 обуславливается в процессе ее поворота относительно обечайки 6, движение массы семян преимущественно в периферийных облас тях семенной камеры 1 со скоростями семян, убывающими в направлении от дна камеры к загрузочному окну.

35 о

so

ss!

Движению обечайки 6 вслед за семенной камерой 1 препятствует стопорная собачка 16, закрепленная на держателе 17

При совершении обратного хода шатун 12 перемещается от центра аппарата и кронштейн 11 вместе с семенной камерой 1 возвра ща ется в исходное положение. Ведущая собачка 15, закрепленная на кронштеине 11, воздействуя на храповое колесо 14,обуславливает разворот обечайки о на задан-. ный угол. В этом совместном движении семенной камеры 1 и обечайки 6 масса семян, заполняющая семенную камеру 1, остается неподвижной относительно захватных элементов, вследствие чего срыв ранее захваченных семян исключается. 3а счет сокращения области трения семян между собой и поверхностями формообразующих элементов семенной камеры 1 снижается вероятность травмирования семян, а также размола и повреждения оболочек драже.

При этом канал 5 в теле диска 2 совмещается с радиальным каналом 8 обечайки 6, вследствие чего пневмомеханическая ячей-. ка 7 разобщается с областью разряжения, сообщается с атмосферой и семя под действием собственного веса падает в семяпровод (не показано). Далее процесс повторяется.

897140

Применение предлагаемого вакуумного высевающего аппарата позволяет повысить точность высева семян, расширяет сферу применения аппарата за счет возможности высева драж ированных семян, снижает повреждаемость семян и оболочек драже и повышает их всхожесть.

Формула изобретения Вакуумный высевающий аппарат, содержащий семенную камеру, присасывающее устройство в виде полого барабана, состоящего из двух половин, на цилиндричеси кои поверхности которого симметрично на равном расстоянии расположены пневмомеханические ячейки, и привод, отличающийся тем, что, с целью повышения качества высева и обеспечения высева дражированных семян, семенная камера подвижно закреплена на оси барабана посредством соединенного с приводом и храповым мехаго низмом кронштейна, причем храповой механизм имеет ведущую и стопорную собачки, а число зубьев его колеса равно числу пневмомеханических ячеек, .при этом барабан выполнен в виде неподвижного диска с вакуумной камерой и подвижной обечайкой, жестко связанной с колесом храпового механизма.

2. Вакуумный высевающий аппарат по п. 1, отличающийся тем, что линия пере сечения плоскости боковых стенок семенной камеры лежит в плоскости, проходящей через центры пневмомеханических ячеек и образует с вертикалью, лежащей в этой плоскости и пересекающей ось вращения барабана, острый угол с вершиной ниже оси вращения барабана, а направляющая стенка семенной камеры в пределах зоны захвата семян выполнена по разворачивающейся в сторону вращения барабана спирали.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 209869, кл. А 61 С 7/04, 1966.

2. Авторское свидетельство СССР № 375045, кл. А 01 С 7/12, 1971.

3. Авторское свидетельство СССР № 440129, кл. А 01 С 7/04, 1970 (прототип).

Фиг.д
