Реферат

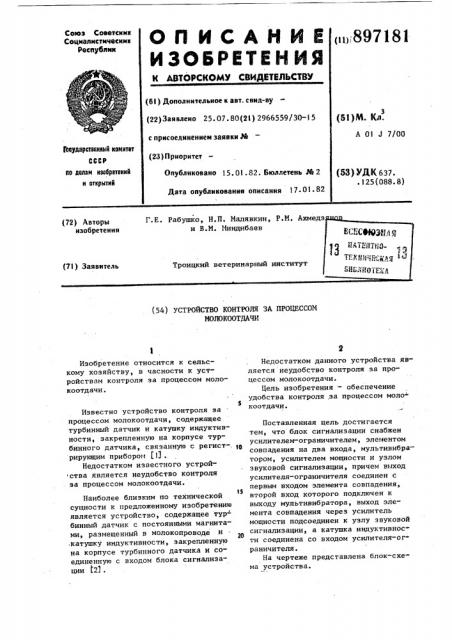

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиик

Социалистических

Рес публик

А 01 J 7/00

Гоеударстеекный кемнтет

СССР

an делам изобретеккй и открытке

Опубликовано 15.01.82. Бюллетень Ле 2

Дата опубликования описания 17. Ol. 82 (>3) УДК 637. .125(088.8) (54) УСТРОЙСТВО КОНТРОЛЯ ЗА ПРОЦЕССОМ

МОЛОКООТДАЧИ

Изобретение относится к сельскому хозяйству, в часности к устройствам контроля за процессом молокоотдачи.

Известно устройство контроля за процессом молокоотдачи, содержащее турбинный датчик и катушку индуктив" ности, закрепленную на корпусе турбинного датчика, связанную с регист-. рирующим прибором fl) .

Недостатком известного устройства является неудобство контроля за процессом молокоотдачи.

Наиболее близким по технической сущности к предложенному изобретению является устройство, содержащее тур- бинный датчик с постоянными магнитами, размещенный в молокопроводе и .катушку индуктивности, закрепленную на корпусе турбинного датчика и соединенную с входом блока сигнализации Ы .

Недостатком данного устройства является неудобство контроля за процессом молокоотдачи.

Цель изобретения - обеспечение удобства контроля,эа процессом моло коотдачи.

Поставленная цель достигается тем, что блок сигнализации снабжен усилителем-ограничителем, элементом

19 совпадения на два входа, мультивибратором, усилителем мощности и узлом звуковой сигнализации, причем выход усилителя-ограничителя соединен с первым входом элемента совпадения, 35 второй вход которого подключен к выходу мультивибратора, выход элемента совпадения через усилитель мощности подсоединен к узлу звуковой

20 сигнализации, а катушка индуктивностн соединена со входом усилителя-ограничителя.

На чертеже представлена блок-схема устройства.

897181

15

Устройство контроля за процессом молокоотдачи содержит турбинный дат. чик 1, размещенный в молокопроводе

2, катушку 3 индуктивности, усилитель-ограничитель 4, элемент 5 совпадения на два входа,мультивибратор

6, усилитель мощности 7 и узел 8 звуковой сигнализации, в котором усилитель-ограничитель 4 соединен с первым входом элемента 5 совпадения, второй вход которого подключен к выходу мультивибратора 6; выход элемента 5 совпадения через усилитель мощности 7 подсрединен к узлу 8 звуковой сигнализации, а катушка 3 индуктивности соединена со входом усилителя-органичителя 4.

Устройство работает следующим образом.

При проходе по молокопроводу 2 потока молока вращается турбина датчика 1. Магнитное поле постоянных маг нитов турбинного датчика 1 наводит электродвижущую силу в катушке 3

25 индуктивности. Эта электродвижущая сила подается в усилитель-ограничитель 4. Усиленное и ограниченное по уровню напряжение с выхода усилителя-ограничителя 4 подается на о первый вход элемента 5 совпадения, на второй вход которого подается напряжение звуковой частоты с мультивибратора 6. На выходе элемента 5 образуются пачки колебаний звуковой частоты, период и длительность кото35 рых определяется скоростью вращения турбины датчика 1. Это напряжение усиливается усилителем 7 мощности и подается в узел 8 звуковой сигна40 лизации.

Получающийся звуковой сигнал позволяет судить о процессе молокоотдаЧИ.

Таким образом, устройство обеспечивает удобство контроля за процессом молокоотдачи, Формула изобретения

Устройство контроля эа процессом молокоотдачи, содержащее турбинный датчик с постоянными магнитами, размещенный в молокопроводе, и катушку индуктивности, закрепленную на корпусе турбинного датчика и соединенную с блоком сигнализации, о т л и— ч а ю щ е е с я тем, что, с целью обеспечения удобства контроля за процессом молокоотдачи, блок сигнализации снабжен усилителем-ограничителем, элементом совпадения на два входа, мультивибратором, усилителем мощности и узлом звуковой сигнализации, причем выход усилителя-Ограничителя соединен с первым входом элемента совпадения, второй вход которого подключен к выходу мультивибратора, выход элемента совпадения через усилитель мощности подсоединен к узлу звуковой сигнализации, а катушка индуктивности соединена со входом усилителя-ограничителя.

Источники информации, принятые во внимание при экспертизе

Авторское свидетельство СССР

1"- 685222, кл. А Ol S 7/00, 1979.

2. Кошарский Б.Д. Автоматические приборы и регуляторы. Справочные мате риалы. "Машиностроение", Л., 1964. с. 123 (прототип).
