Реферат

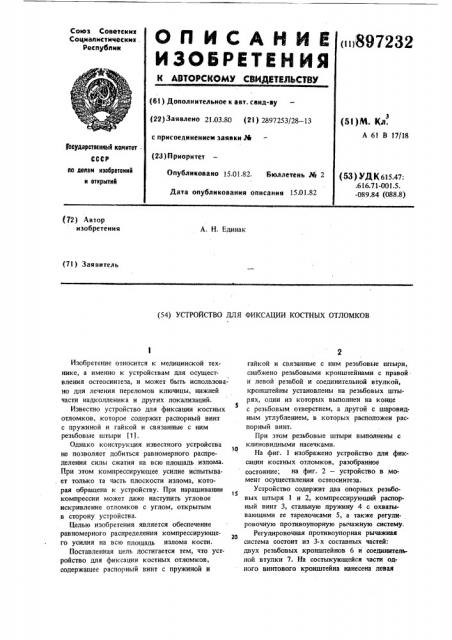

Союз Советскнх

Соцнвлнстнческнх

Респубпнк ш 887232 (61) Дополнительное к авт. свид-ву (22) Заявлено 21.03.80 (21) 2897253/28 — 13 с присоединением заявки J4 (28) Приоритет (51)М. Кл.

А 61 В 17/18

Гасударетвсииьй каиитет . по делан изобратеиий и открытий

Опубликовано 15.01.82. Бюллетень М 2

Дата опубликования описания 15.01.82 (53) УД К 615.47: .616.71-001.5.

-089.84 (088.8) (72) Автор изобретения

А. Н. Единак (7l) Заявитель (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ КОСТНЫХ ОТЛОМКОВ

Изобретение относится к медицинской технике, а именно к устройствам для осуществления остеосинтеза, и может быть использовано для лечения переломов ключицы, нижней части надколленика и других локализаций, Известно устройство для фиксации костных отломков, которое содержит распорный винт с пружиной и гайкой и связанные с ним резьбовые штыри (1) .

Однако конструкция известного устройства не позволяет добиться равномерного распределения силы сжатия на всю площадь излома.

При этом комлрессирующее усилие испытывает только та часть плоскости излома, которая обращена к устройству. При наращивании компрессии может даже наступить угловое искривление отломков с углом, открытым в сторону. устройства.

Целью изобретения является обеспечение равномерного распределения компрессирующего усилия на всю площадь излома кости, Поставленная цель достигается тем, что устройство для фиксации костных отломков, содержащее распорный винт с пружиной и гайкой и связанные с ним резьбовые штыри, снабжено резьбовыми кронштейнами с правой. и левой резьбой и соединительной втулкой, кронштейны установлены на резьбовых штырях, один из которых выполнен на конце

5 с резьбовым отверстием, а другои с шаровидным утлублением, в которых расположен распорный винт.

При этом резьбовые штыри выполнены с клиновидными насечками. fO

На фиг. 1 изображено устройство для фиксации костных отломков, разобранное состояние; на фнг. 2 — устройство в момент осуществления остеосинтеза.

Устройство содержит два опорных резьбо15 вых штыря 1 и 2, компрессирующий распорный винт 3, стальную пружину 4 с охватывающими ее тарелочками 5, а также регулировочную противоулорную рычажную систему.

Регулировочная противоупорная рычажная система состоит из 3-х составных частей: двух резьбовых кронштейнов б и соединительной втулки 7. На состыкующейся части одного винтового кронштейна нанесена левая

3 89 резьба, на другом — правая. Таким образом, вращение втулки 7 в одну сторону приводит к сближению винтовых кронштейнов б, а ,вращение в друтую сторону — к их расхождению. На головных концах кронштейнов выполнены отверстия S с диаметром, превышающим диаметр опорных штырей. Опорные штыри 1 и 2 изготовлены из нержавеющей упругой стали и для плотного соединения с костью на концах содержат винтовую нарезку, На другом, головном конце, опорный штырь

2 имеет отверстие 9 с резьбой под компресснрующий винт 3, а опорный штырь 1 имеет упорное шаровидное углубление 10. На наружной поверхности в средней трети каждого опорного штыря выполнены клиновидные насечки, а распорный винт снабжен гайкой 11.

Устройство используют следующим образом.

Опорные штыри 1 и 2 ввннчивают в кость поочередно. На выступающей части опорных штырей устанавливают регулировочную противоупорную рычажную систему, Вращением распорного винта 3 добиваются необходимого ком усилия на отломки 12 костей. Кроме того, действие винта 3 подпружиненно сжатой стальной пружиной 4. Сжатие пружины осуществляется вращением гайки 11.

Равномерность распределения компрессирующего усилия на всю площадь излома регулируется при этом противоупарной рычаЖной системой — иа опорных штырях 1 и 2 нанесены клиновидиые насечки.

7232 ф

Использование предлагаемого устройства обеспечивает тесный контакт отломков на всей поверхности излома, что обеспечивает оптимальные условия для течения репаративных процес. сов в костной ране и сокращение сроков лечения. ,цля этого необходимо несколько развести резьбовые кронштейны 6, что осуществляется вращением втулки 7. Чтобы предупредить

1в скольжение противоупорной рычажной системы.

Формула изобретения

1. Устройство для фиксации костных отломков, содержащее распорный винт с пружиной и гайкой и связанные с ним резьбовые штыри, отличающееся тем, по,сцелью обеспечения равномерного распределения компрессирующего усилия на всю площадь излома

Ж кости, устройство снабжено резьбовыми кронштейнами с правой и левой резьбой и соединительной втулкой, кронштейны установлены на реэьбовых штырях, один иэ которых выполнен на конце с резьбовым отверстием, а другой с шаровидным углублением, в которых расположен распорный винт.

2. Устройство по и, 1, о т л и ч а ющ е е с я тем, что реэьбовые штыри выполнены с клиновидными насечками.

М Источпики информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР М 167008, кл. А 61 В 17/18, 1963.

897232

42. Я

Составитель Л. Соловьев

Техреоо А,Савка Корректор С. Щомак

Редактор Л. Плисак

Тираж 71б Подписное

В11ИИПИ Государственного комитета СССР по делам изобретений и открьпчй

113035, Москва, Ж вЂ” 35, Раушская иаб., д. 4/5

Заказ 11780/б

Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4
