Флотационная машина
Иллюстрации
Показать всеРеферат

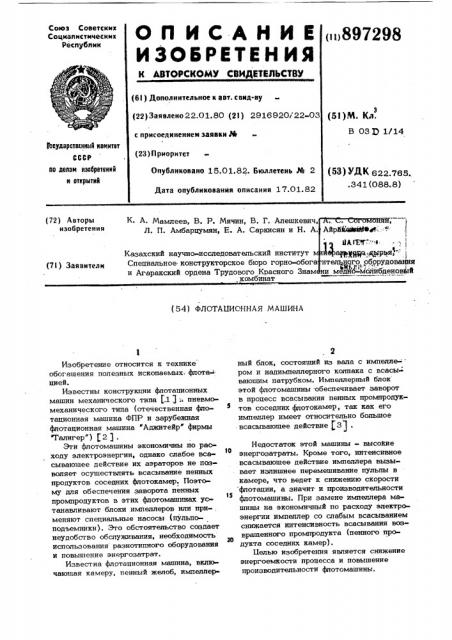

Союз Советских
Социалистических
Республик
Оп ИСАНИИ
ИЗОБРЕТЕНИЯ
К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ
< >897298 (6l ) Дополнительное к авт, саид-ву (22) Заявлено 22.01.80 (2l ) 2916920/ 22-03 с присоединением заявки М (23) П риоритет
Опубликовано 15.01.82. Бюллетень М 2 (51)м. кл.
В 03 Q 1/14 тоеударотеаниый комитет
СССР ао делам изобретений и открытий (53) УДК 622 765 .341 (088.8) Дата опубликования описания 17.01.82 (72) Авторы изобретения
Мамлеев, В. P. Мячин, В. Г, Алешкеви
Л. П. Амбарцумян, Е. А. Саркисян и Н. А
l !
l ват(ия овый
Казахский научно-исследовательский институт
Специальное конструкторское бюро горно-обог и Агаракский ордена Трудового Красного Знам комбинат (7l ) Заявители (54) ФЛОТАЦИОННАЯ МАШИНА
Изобретение относится к технике обогашения полезных ископаемых-. флота цией.
Известны конструкции флотационных машин механического типа )1 j;- пневмомеханического типа (отечественная фцотационная машина ФПР и зарубежная флотационная машина Аджитейр фирмы Талигер") (2 ) .
Эти флотомашины экономичны по расходу электроэнергии, однако слабое вса10 сываюшее действие их аэраторов не позволяет осуществлять всасывание пенных продуктов соседних флотокамер. Поэтому для обеспечения заворота пенных промпродуктов в этих флотомашинах ус15 танавливают блоки импеллеров или при-. меняют специальные насосы (пульпоподъемники). Это обстоятельство создает неудобство обслуживания, необходимость использования разнотипного оборудования и повышение энергозатрат.
Известна флотационная машина, включаюшая камеру, пенный желоб, импеллер«
2 ный блок, состоящий из вала с импелле- ром и надимпеллерного колпака с всасы- ваюшим патрубком. Импеллерный блок этой флотомашины обеспечивает заворот в процесс всасывания пенных промпродуктов соседних флотокамер, так как его импеллер имеет относительно большое всдаываютее действие (3 J .
Недостаток этой машины - высокие энергозатраты. Кроме того, интенсивное всасываюшее действие импеллера вызы« вает излишнее перемешивание пульпы в камере, что ведет к снижению скорости флотации, а значит и производительности флотомашины, При замене импеллера машины на экономичный по расходу электроэнергии импеллер со слабым всасыванием снижается интенсивность всасывания возвращенного промпродукта (пенного продукта соседних камер)
Целью изобретения является снижение энергоемкости процесса и повышение производительности флотомашины.
897298
Поставленная цель достигается тем, что всасывакиций патрубок импеллерного блока выполнен в виде эжектора, вакуумное отделение которого соединено с пенным желобом.
На чертеже изображена предлагаемая флотационная машина.
Импеллерный блок установлен во флоtoKaMepe 1 с пенным желобом 2 и состоЬт из импеллера 3 с пониженным всасыЬаюшим действием на полом валу 4, корпуса подшипников 5, привода 6, аэрационной трубы 7, надимпеллерного колпака 8 со всасывакицим патрубком 9, выполнен- . ным в виде эжектора, вакуумное отдел - ние 10 которого соединено патрубком
11 с пенным желобом 2, При работе блока импеллера во флотокамере 1 осуществляется внутрикамернаа циркуляция пульпы .через блок импеллера> 20 при этом пульпа в надимпеллерный колпак 8 поступает через всасывающий пат рубок 9, выполненный в виде эжектора.
Такая циркуляция пульпы предотвращает заиливание флотокамеры оседающим ма- 25 териалом пульпы и в вакуумном отделении 10 снижает давление, что в свою очередь обеспечивает условия самотека пенного промпродукта из желоба 2 по патрубку 11.
Изобретение позволяет снизить расход электроэнергии на 12-15% и одновременно повысить производительность флотационной машины на 15-20%.
Формула изобретения
Флотационная машина, включакпцая камеру, пенный желоб, импеллерный блок, состоящий из вала с импеллером и надимпеллерного колпака с всасывающим патрубком, отли чающая сятем, что, с целью снижения энергоемкости процесса и повышения производительности машины, всасывающий патрубок выполнен в виде эжектора, вакуумное отделение которого соединено патрубком с пенным желобом.
И сточники информации, принятые во внимание при экспертизе
1. Мещеряков Н. Ф. Флотационные машины. М., Недра, 1972„с. 47-48.
2. Справочник по обогащению руд. М., Недра 1974, с. 364-369.
3. Там же, с. 346-349 (прототип).
