Установка для удаления пыли и газа от клетей прокатных станов (патент 897320)
Установка для удаления пыли и газа от клетей прокатных станов (патент 897320)
Показать все

Реферат



Сонвз Советскик

Социалистическик

Республик

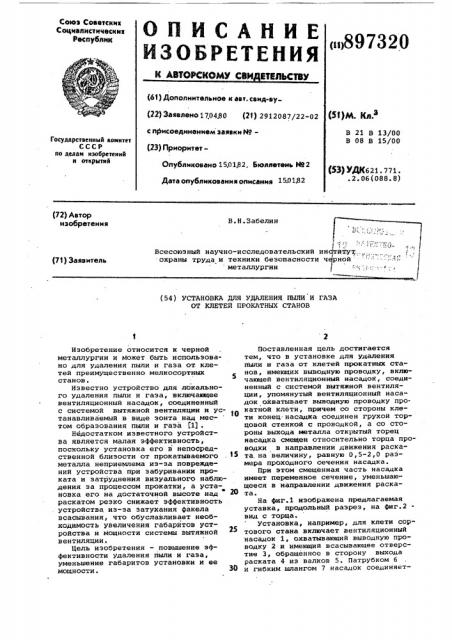

ОПИСАНИЕ

8973 0 (6т) Дополнительное к авт, сеид-ву(22) заявлено 1704.80 (21) 2912087/22-02 (53) М. Кл. с присоединением заявки Нов (23) ПриоритетВ 21 В 13/00

В 08 В 15/0.0

Государственный коинтет

СССР по делан изобретений н отнрытнй

Опубликовано 1501.82. Бюллетень ЙУ2

Дата опубликования описания 150182 (53) УДК621. 771 ° .2.06(088.8} (72) Автор изобретения

В .Н.Забелин

1 :: - ...!

Всесоюзный научно-исследовательский инс;титут...,,, ", > .охраны труда и техники безопасности ч рной ::-- - :.4г: металлургии !,:. -. ° (71) Заявитель (54) УСТАНОВКА ДЛЯ УДАЛЕНИЯ ПЫЛИ И ГАЗА

0Т КЛЕТЕЙ ПРОКАТНЫХ СТАНОВ

Изобретение относится к черной металлургии и Может быть использовано для удаления пыли и газа от. клетей преимущественно мелкосортных

5 станов.

Известно устройство для локального удаления пыли и газа, включающее вентиляционный насадок, соединенный с системой вытяжной вентиляции и устанавливаемый в виде зонта над местом образования пыли и газа (1) .

Недостатком известного устройства является малая эффективность, поскольку установка его в непосредственной близости от прокатываемого металла неприемлема из-за повреждений устройства при забуривании проката и затруднения визуального наблюдения за процессом прокатки, а установка его на достаточной высоте над раскатом резко снижает эффективность устройства из-за затухания факела всасывания, что обуславливает необходимость увеличения габарйтов устройства и мощности системы вытяжной вентиляции.

Цель изобретения — повышение эффективности удаления пыли и газа, уменьшение габаритов установки и ее мощности.

Поставленная цель достигается тем, что в установке для удаления пыли и газа от клетей прокатных станов, имеющих выводную проводку, включающей вентиляционный насадоК, соединенный с системой вытяжной вентиляции, упомянутый вентиляционный насадок охватывает выводную проводку прокатной клети, причем со стороны клети конец. насадка соединен грухой торцовой стенкой с проводкой, а со стороны выхода металла открытый торец насадка смещен относительно торца проводки в направлении движения раската. на величину, равную 0,5-2,0 размера проходного сечения насадка.

При этом смещенная часть насадка имеет переменное сечение, уменьшающееся в направлении движения раската.

На фиг.1 изображена предлагаемая уставка, продольный разрез, на фиг.2 вид с торца.

Установка, например, для клети сортового стана включает вентиляционный насацок 1, охватывающий выводную проводку 2 и имеющий всасывающее отверстие 3, обращенное в сторону выхода раската 4 из валков 5. Патрубком 6 и гибким шлангом 7 наса,цок соединяет897320

Формула изобретения фиг.2 ся с вытяжной системой вентиляции (не показана).

Установка работает следующим образом.

Раскат 4, проходя через проводку

2, создает течение воздуха в ней того же направления. При этом во входром отверстии проводки создается раз; режение ° Вследствие этого пыль и газы, образующиеся при прокатке, поступают в это: отверстие, расположен- 0 ное в непосредственной близости от .источника выделения вредностей, и увлекаются течением воздуха в проводку. Выходя из выходного отверстия проводки, вредности попадают в зону действия факела всасывания насадка

1. Отсос воздуха осуществляется через патрубок 6 и гибкий шланг 7. Количество отсасываемого воздуха, необходимого для улавливания вредностей, определяется скоростью движения раската 20 и геометрическими размерами проводки и насадка. Более простой вариант .. этого решения — отсос непосредственно от проводки - неприемлем, пос" кольку во избежании утыкания раската в боковую стенку отсасывающего патрубка поверхность проводки в месте под- соединения патрубка должна быть выполнена перфорированной с диаметром отверстий в 5-10 раз меньше диаметра 30 раската. Это с одной стороны приводит к ухудшению качества раската, а с другой стороны — к быстрому забиванию отверстий пылью. Установка позволяет эффективно удалять пыль и газы при срав-35 нительно небольших объемах отсоса,поэтому гибкие шланги и магистральные трубопроводы имеют небольшой диаметр.

Предложенная установка позволяет испольэовать малогабаритные очистные 4р

ВНИИПИ Заказ 11796/10

Тираж 841 Подписное

Филиал ППП "Патент", г.ужгород, ул. Проектная, 4 аппараты и побудители тяги. Вентиляционное оборудование может быть размещено B тоннелях гидросмыва, что предотвращает загромождение цеха и обеспечивает беспрепятственную работу поцъемно-транспортного оборудова ния при ремонтах клети.

1. Установка для удаления пыли и газа от клетей прокатных станов, имеющих выводнук проводку, включающая вентиляционный насадок, соединенный с системой вытяжной вентиляции, о тл и ч а ю щ а я с я тем, что, с целью повышения эффективности удаления пыли и газа и уменьшения габаритов уст тановки и,ее мощности, упомянутый вентиляционный насадок охватывает выводную проводку прокатной клети, причем со стороны клети конец насадка соединен с проводкой глухой торцовой стенкой, а со стороны выхода металла открытый торец насадка смещен в направлении движения раската относительно торца проводки на величину, равную 0,5-2,0 размера проходного сечения насадка.

2. Установка по п.1, о т л и— ч а ю щ а я с я тем, что смещенная часть насадка имеет переменное сече.ние, уменьшающееся в направлении движения раската.

Источники информации, принятые во внимание при экспертизе,1. ASTopclcoe свидетельство СССР

9 352706, кл. В 08 В 15/00, 1976.
