Устройство для раздачи концов труб с нагревом

Иллюстрации

Устройство для раздачи концов труб с нагревом (патент 897345)
Устройство для раздачи концов труб с нагревом (патент 897345)
Устройство для раздачи концов труб с нагревом (патент 897345)
Показать все

Реферат

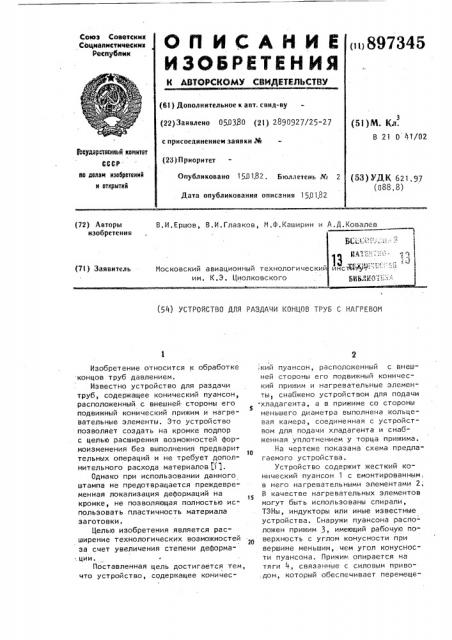

О П И С А Н И Е 897345

ИЗОБРЕТЕН ИЯ

Союз Советск ни

Социапистическик

Республик (61) Дополнительное к авт. саид-ву (22) Заявлено 0503> ..>О (21) 2890927/25-27 (5l)M. Кл.

В 21 0 41/02 с присоединением заявки .%

3Ьаударстисниый квинтет

СССР (23) П риорнтет по делам имбретений и открытий

Опубликовано 1501.82. Бк»ллетень № 2

Дата опубликования описания 1501.82 (»3) УДК 621.97 (088,8) (72) Авторы изобретения

В.И.Ершов, В.И,Глазков, М.Ф.Каширин и А,Д.Ковалев (71) Заявитель

Московский авиационный технологичес им. К.Э, Циолковского (54) УСТРОЙСТВО ДЛЯ РАЗДАЧИ КОНЦОВ ТРУБ С НАГРЕВОМ

Изобретение относится к обработке концов труб давлением.

Известно устройство для раздачи труб, содержащее конический пуансон, расположенный с внешней стороны его подвижный конический прижим и нагревательные элементы. Это устройство позволяет создать на кромке подпор с целью расширения возможностей формоизменения без выполнения предвари

16 тельных операций и не требует дополнительного расхода материалов (1.

Однако при использовании данного штампа не предотврацается преждевременная локализация деформаций на

15 кромке, не поз воляющая полност ью использовать пластичность материала заготовки, Целью изобретения является расширение технологических возможностей за счет увеличения степени деформа.. ции.

Поставленная цель достигается тем, что устройство, сс>держащее коничес кий пуансон, расположенный с внешней стороны его подвижный конический прижим и нагревательные элементы, снабжено устройством для подачи хладагента, а в прижиме со стороны меньшего диаметра выполнена кольцевая камера, соединенная с устройством для подачи хладагента и снабженная уплотнением у торца прижима.

На чертеже показана схема предлагаемого устройства.

Устройство содержит жесткий конический пуансон 1 с вмонтированным, в него нагревательными элементами 2;

В качестве нагревательных элементов могут быть использованы спирали, ТЭНы, индукторы или иные известные устройства. Снаружи пуансона расположен прижим 3, имеющий рабочую поверхность с углом конусности при вершине меньшим, чем угол конусности пуансона. Прижим опирается на тяги 4, связанные с силовым приводом, который обеспечивает перемеще8973

Формула изобретения го ние прижима в вертикальном направлении. В качестве силового привода могут быть использованы пневмо- или гидроцилиндры, либо иные известные устройства. Внутри прижима вмонтированы нагреватели 5 ° Верхняя часть прижима выполнена в виде камеры с устройством б для подачи хладагента.

Для предотвращения утечки хладагента из камеры в зазор между прижимом и недеформированной частью заготовки прижим снабжен уплотнением 7. В качестве хладагента может быть использован сжатый воздух.

Устройство работает следующим об-. разом.

При деформированиии заготовки 8 с помощью пресса кромка заготовки прижимом 3 поджимается к пуансону 1, создавая усилие подпора с целью расширения возможностей формоизменения, Зазор между зажимом 3 и пуансоном регулируется за счет перемещения прижима в вертикальном направлении.

C момента зажатия кромки между .прижимом и пуансоном через устройство

6 в камеру подается хладагент, попаданию которого в зазор между прижимом

3 и заготовкой 8 препятствует уплотнение 7, через кромку утечка предотвращается эа счет плотного контакта конической части прижима с кромкой заготовки, При начале локализации деформаций на кромке, которая предшествует разрешению, между прижимом и кромкой образуются зазоры в местах образования шеек, хладагент устремляется из камеры в зазоры и охлаждает те части кромки, в которых началась локализация. Прочность материала в местах начала локализации повы45

4 шается, локализация в результате этого предотвращается.

Предлагаемое устройство было опробовано при раздаче труб иэ Д16Т 50х2,0;

Раздача велась . при температуре нагрева 450 С. В качестве хладагента использовался сжатый воздух под давлением 1,5 атм. Использование устройства позволило уменьшить допустимые значения коэффициента раздачи Кр=

0эд„ /d „p (дз г,d „ - диаметры заготовки и кромкй соответственно) с

0,55+0,60, полученные при раздаче трубы известным устройством, до величины Кр=0,40+0,45 при раздаче предлагаемым устройством т.е ° допустимые значения К р уменьшилось на 25-273.

Устройство для раздачи концов труб с нагревом, содержащее конический пуансон расположенный с внешней стороны его подвижный конический прижим и нагревательные элементы, о т л и ч а ю

W e e с я тем, что, с целью расширения технологических возможностей за счет увеличения степени деформации, оно снабжено устройством для подачи хладагента и уплотнением, в прижиме со стороны меньшего диаметра выполнена кольцевая камера, соединенная с устройством для подачи хладагента, а уплотнение смонтировано у

35 торца прижима.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство CCCP.40 h 428820, кл. В 21 О 41/02, 1974,.
