Реферат

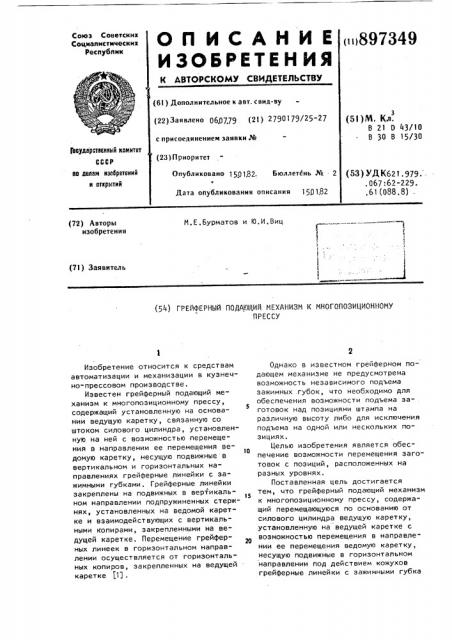

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик и 897349 (61) Дополнительное к авт, свид-ву (22)Заявлено 060779 (21) 2790179/25-27 (51)М. Кл.

В 21 D 43/10

В 30 В 15/30 с присоединением заявки РЙ (23) Приоритет

3Ъоударотааииый комитет

СССР ио делам изобретеиий и открытий

ОпУбликовано 1501Я2. Бюллетень №

0 (53) УД К621. 979. . .067:62-229.

° 61(088,8) .

Дата опубликования описания 150 1.82 (72) Авторы изобретения

М.Е.Бурматов и l0.И,Виц

| (71) Заявитель (54) ГРЕЙФЕРНЪ|Й ПОДАЮЩИЙ МЕХАНИЗМ К МНОГОПОЗИЦИОННОМУ

ПРЕССУ

Изобретение относится к средствам автоматизации и механизации в кузнечно-прессовом производстве.

Известен грейферный подающий механизм к многопозиционному прессу, содержащий установленную на основа5 нии ведущую каретку, связанную со штоком силового цилиндра, установленную на ней с возможностью перемещения в направлении ее перемещения ве|о домую каретку, несущую подвижные в вертикальном и горизонтальных направлениях грейферные линейки с зажимными губками. Грейферные линейки закреплены на подвижных в вертикальном направлении подпружиненных стержнях, установленных на ведомой каретке и взаимодействующих с вертикальными копирами, закрепленными на ведущей каретке ° Перемещение грейферных линеек в горизонтальном направлении осуществляется от горизонталь" ных копиров, закрепленных на ведущей каретке (1) .

Однако в известном грейферном подающем механизме не предусмотрена возможность независимого подъема зажимных губок, что необходимо для обеспечения возможности подъема за- . готовок над позициями штампа на различную высоту либо для исключения подъема на одной или нескольких позициях.

Целью изобретения является обеспечение возможности перемещения заготовок с позиций, расположенных на разных уровнях.

Поставленная цель достигается тем, что грейферный подающий механизм к многопозиционному прессу, содержащий перемещающуюся по основанию от силового цилиндра ведущую каретку, установленную на ведущей каретке с возможностью перемещения в направлении ее перемещения ведомую каретку, несущую подвижные в горизонтальном направлении под действием кожухов грейферные линейки с зажимными губка

89734

50 ми, и содержащий также другие копиры, взаимодействующие с подпружиненными в вертикальном направлении стержнями, снабжен смонтированным на ведущей каретке дополнительным сило5 вым цилиндром, связанным с ведомой кареткой, копиры закреплены на ведомой каретке, стержни свободно установлены на этой каретке, а зажимные губки закреплены на стержнях, !

О

На фиг. 1 изображен грейферный механизм к многопозиционному прессу, общий йид; на фиг. 2 — то же вид в плане; на фиг. 3 — вид A на фиг.1; на фиг. 4 - разрез Б-Б на фиг. 1; на фиг. 5 - вид B на фиг. 4; на фиг.6 — разрез Г-Г на фиг. 1.

Грейферный подающий механизм к многопозиционному прессу содержит основание 1, смонтированный на нем силовой цилиндр 2, шток которого связан с ведущей кареткой 3, закрепленный на ведущей каретке 3 силовой цилиндр 4, шток которого связан с ведомой кареткой 5, установленной на каретке 3 с возможностью перемещения параллельно направлению перемещения каретки

На ведомой каретке 5 смонтированы с возможностью съема копиры 6, расположенные вертикально и симметрично относительно продольной оси ведомой каретки 5, и два копира 7, расположенные горизонтально и симметрично относительно продольной оси ведомой каретки 5.

По обе стороны каретки 3 смонтированы грейферные линейки 8, в каждой из которых установлены подвижные в вертикальном направлении стержни 9, перемещающиеся в направляющих

40 втулках 10, закрепленных в грейферной линейке 8.

На верхнем конце каждого стержня

9 закреплена зажимная губка 11, выполненная в виде горизонтально распо- 45 ложенной планки, а на другом его конце смонтирован ролик 12, взаимодействующий с копиром 6.

На каждой из боковых сторон ведущей каретки 3 закреплены два горизонтально расположенных стержня 13, на которых свободно установлена грейферная линейка 8. Стержни 13 являются направляющими для перемещения грейферных линеек 8.

В каждой из грейферных линеек 8 закреплен стержень 14, взаимодействующий с одним из копиров 7, и стержень

9 4

15, служащий для крепления пружины

16. Зажимные губки 11 подпружинены относительно грейферных линеек 8 пружинами 16, один конец которых свя,зан с зажимными губками 11, а другой - со стержнями 15.

Позицией 17 обозначены штампы многопозиционного пресса (не показан).

Расстояние между зажимными губками на каждой из грейферных линеек 8 соответствует расстоянию между рабочими позициями штампа 17. Грейферный подающий механизм к многопозиционному прессу работает следующим образом.

Включают силовой цилиндр 4, который приводит в движение ведомую каретку 5 с грейферными линейками 8 вправо. Стержни 14 перемещаются по горизонтальным копирам 7 и перемещают грейферные линейки 8 по горизонтально расположенным стержням 13.

Затем,при дальнейшем перемещении ведомой каретки 5 с грейферными линейками 8 вправо, ролики 12 входят во взаимодействие с вертикальными копирами 6, перемещаются по ним и перемещают стержни 9 в направляющих втулках 1О вверх, растягивая пружины

l6. Зажимные губки 11 перемещаются вверх и поднимают зажатую ими заготовку над штампом или штампами 17 °

Включают силовой цилиндр 2, который перемещает ведущую каретку 3 вместе с ведомой кареткой 5 по основанию 1.

Зажимные губки 11 перемещают заготовки на следующую позицию или из каждого штампа в следующую по ходу технологического процесса.

После перемещения заготовки на шаг подачи включают силовой цилиндр

4 на реверсивное движение и он перемещает ведомую каретку 5 влево.

При этом ролики 12 выходят из взаимодействия с вертикальными копирами

6 и под действием пружин 16 зажимные губки 11 опускаются вниз, а стержни

14, перемещаясь по горизонтальным копирам 7, перемещают грейферные линейки 8 по стержням 13. Зажимные губки 11 освобождают заготовку, Затем включают силовой цилиндр 4 на ревер сивное перемещение и он перемещает ведущую каретку 3 вместе с ведомой кареткой 5 влево.

Затем цикл повторяется, Для исключения подъема заготовки на одной или нескольких позициях

5 89734

Штампа с ведущей каретки 3 снимают соответствующие копиры 6.

Экономический эффект от использования предлагаемого устройства составит 6 тыс. руб.

% формула изобретения

Грейферный подающий механизм к io многопозиционному прессу, содержащий перемещающуюся по основанию от силового цилиндра ведущую каретку, установленную на ведущей каретке с воэможностью перемещения в направ- 1% лении ее перемещения ведомую каретку, несущую подвижные в горизонтальном направлении под действием кожухов грейферные линейки с зажимными губ9 б ками, также содержащий другие копиры, взаимодействующие с подпружиненными.в вертикальном направлении стержнями, отличающийся тем, что,с целью обеспечения воэможности перемещения заготовок с позиций, расположенных на разных уровнях, он снабжен смонтированным на ведущей каретке дополнительным силовым цилиндром, связанным с ведомой карет." кой, копиры закреплены на ведомой каретке, стержни свободно установлены на этой каретке, а зажимные губки закреплены на стержнях.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

M 275991, кл. 8 21 0 43/i0, 06,t2.67
