Реферат

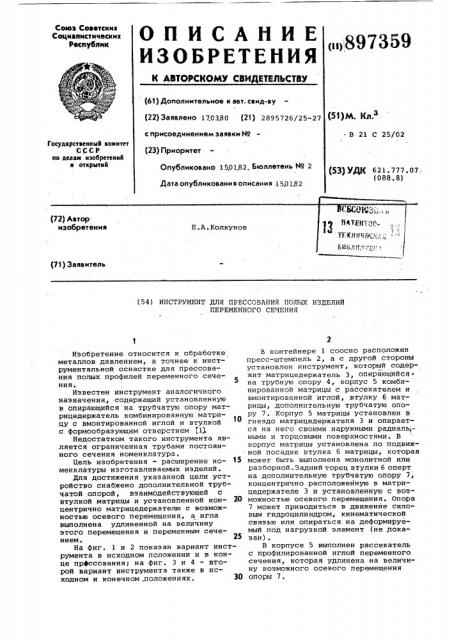

Союз Советскик

Социалистическик

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ о11897359 (61) Дополнительное к ввт. сеид-ву (22) Заявлено 170380 (21) 2895726/25-27 с присоединением заявки М (23) Приоритет

Опубликовано 150182. Бюллетень Йо 2

Дата опубликования описания 1501.82

В 21 С 25/02

Государственный комитет

СССР ло делам изобретений и открытий

{ ) УДК 621.777.07 (088.8) (71) Заявитель (54) инстРумент для пРессОВАния пОлых изделий

ПЕРЕМЕННОГО СЕЧЕНИЯ

Изобретение относится к обработке металлов давлением, а точнее к инструментальной оснастке для прессования полых профилей переменного сечения.

Известен инструмент аналогичного назначения, содержащий установленную в опирающийся на трубчатую опору матрицедержатель комбинированную матрицу с вмонтированной иглой и втулкой с формообразующим отверстием (13.

Недостатком такого инструмента является ограниченная трубами постоянного сечения номенклатура.

Цель изобретения — расширение но- 15 менклатуры изготавливаемых изделий.

Для достижения указанной цели устройство снабжено дополнительной трубчатой опорой, взаимодействующей с втулкой матрицы и установленной кон- Ю центрично матрицедержателю с возможностью осевого перемещения, а игла выполнена удлиненной на величину этого перемещения и переменным сечением.

На фиг. 1 и 2 показан вариант инструмента в исходном положении и в конце прессования; на фиг. 3 и 4 — второй вариант инструмента также в исходном и конечном положениях.

B контейнере 1 соосно расположен пресс-штемпель 2, а с другой стороны установлен инструмент, который содержит матрицедержатель 3, опирающийся ° на трубную опору 4, корпус 5 комбинированной матрицы с рассекателем и вмонтированной иглой, втулку 6 матрицы, дополнительную трубчатую опору 7. Корпус 5 матрицы установлен в гнездо матрицедержателя 3 и опирается на него своими наружными радиаль, ными и торцовыми поверхностями. В корпус матрицы установлена по подвижной посадке втулка б матрицы, которая может быть выполнена монолитной или разборной. Задний торец втулки б сперт на дополнительную трубчатую опору 7, концентрично расположенную в матрицедержателе 3 и установленную с воэможностью осевого перемещения. Опора

7 может приводиться в движение сило вым гидроцилиндром, кинематической связью или опираться на деформируемый под нагрузкой элемент (не показан) .

В корпусе 5 выполнен рассекатель с профилированной иглой переменного сечения, которая удлинена на величину возможного осевого перемещения опоры 7.

897359

Втулка матрицы 6 может быть выполнена иэ разборных подвижных частей, которые имеют наклонные опорные поверхности, взаимодействующие с наклонными поверхностями, выполненными в корпусе 5 и опоре 7. Такая конструкция обеспечивает изменение не только внутреннего, но и наружного контура иэделия. Это значительно расширяет сортамент и позволяет получать, например, изделия переменного сечения с постоянными толщинами стенок.

Инструмент работает следующим образом.

В контейнер 1 помещают заготовку и вводят пресс-штемпель 2. Корпус 5 опирается на гнездо матрицедержателя 15

3, а втулка 6 опирается на закрепленную трубчатую опору 7.

При давлении на пресс-штемпель 2 распрессовывают заготовку 8. При этом рассекатель матрицы 5 рассекает-за- Щ готовку 8 на потоки, которые охватывают рассекатель и иглу, а затем под давлением свариваются в сварочных карманах,выходя иэ кольцевого зазора в виде участка полого изделия постоянного сечения (фиг. 1 и 3), Открепляют трубчатую опору 7 и дают ей и втулке б матрицы возможность греремещаться в направлении истечения под действием давления заготовки. Так как вмонтированная в корпус матрицы игла выполнена переменного сечения, то при перемещении втулки матрицы образуется переменный кольцевой зазор, формующий участок полого изделия переменного сечения (фиг.2 и 4).

В инструменте, показанном на фиг.З и 4, при перемещении опоры 7 кроме осевого происходит и радиальное перемещение подвижных частей 6. Это поз- 40 воляет менять еще и наружный контур изделия.

При достижении конечного рабочего положения втулку .б матрицы с помощью опоры 7 возвращают в начальное рабочее положение, получая при этом участок переменного сечения обратного изменения.

Для обеспечения обратного прессования в инструменте, показанном на фиг. 3 и 4, на торцах подвижных частей 6 и опоры 7 выполнены взаимодействующие скосы. Это позволяет разложить действующую на косые торцы силу и обеспечить радиальное прижатие подвижных частей б к взаимодействующим с ними поверхностям корпуса 5, и тем самым исключить затекание по этим поверхностям пресс-материала.

Полученное полое изделие 8 имеет профиль переменного сечения.

Предложенный инструмент расширяет возможности известных способов и обеспечивает производство широкой,в том числе и новой номенклатуры полых изделий переменного сечения без остановки прессования.

Инструмент может быть использован как при прямом способе прессования, так и при обратном и комбинированном, а также при прессовании с активным трением.

Формула изобретения

Инструмент для прессования полых иэделий переменного сечения, содержащий установленную в опирающийся на трубчатую опору матрицедержатель комбинированную матрицу с вмонтированной иглой и втулкой с формообразующим отверстием, отличающийся тем, что, с целью расширения номенклатуры изготавливаемых изделий, он снабжен дополнительной трубчатой опорой, взаимодействующей с втулкой матрицы и установленной концентрйчио матрицедержателю с возможностью осевого перемещения, а игла выполнена удлиненной на величину этого переме-. щения и с переменным сечением.

Источники информации, принятые во внимание при экспертизе

1. Ерманок М.3. и др. Прессование на алюминиевых сплавах. М., Металлургия, 1977, с. 22, 42-45, 46-50.
