Реферат

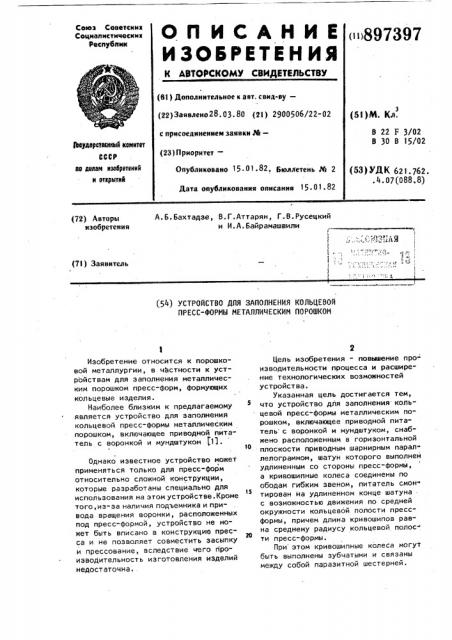

Союз Советски н

Социалистичесиии

Республии

O ll N C A H N E < 897397

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 28; 03. 80 (2! ) 2900506/22-02 с присоединением заявки М— (23) Приоритет—

Опубликовано 15 ° 01 82, Бюллетеиь № 2

Дата опубликования описания 15. 0 1. 82 (5l)N. Кл.

В 22 Р 3/02

В 30 8 15/02

3Ъаудврстваннвй квинтет

СССР во двлвм нэабретеннй и открытнв (53) УДК 621.762. .4.07(088.8) А.Б.Бахтадзе, В.Г.Аттарян, Г.В.Русецкий и И.А.Байрамашвили (72) Авторы изобретения (73) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАПОЛНЕНИЯ КОЛЬЦЕВОЙ

ПРЕСС-ФОРМЫ МЕТАЛЛИЧЕСКИМ ПОРОШКОМ

Изобретение относится к порошковой металлургии, в частности к устройствам для заполнения металлическим порошком пресс-форм, формующих кольцевые изделия.

Наиболее близким к предлагаемому является устройство для заполнения кольцевой пресс-формы металлическим порошком, включающее приводной питатель с воронкой и мундштуком (11.

Однако известное устройство может применяться только для пресс-форм относительно сложной конструкции, которые разработаны специально для использования на этом устройстве. Кроме того,из-за наличия подьемника и при" вода вращения воронки, расположенных под пресс-формой, устройство не может быть вписано в конструкцию пресса и не позволяет совместить засыпку и прессование, вследствие чего ripoизводительность изготовления изделий недостаточна.

Цель изобретения - повышение про" изводительности процесса и расширение технологических возможностей устройства.

Указанная цель достигается тем, что устройство для заполнения кольцевой пресс-формы металлическим порошком, включающее приводной питатель с воронкой и мундштуком, снабжено расположенным в горизонтальной плоскости приводным шарнирным парал" лелограммом, шатун которого выполнен удлиненным со стороны пресс-формы, а кривошипные колеса соединены по ободам гибким звеном, питатель смонтирован на удлиненном конце шатуна с возможностью движения по средней окружности кольцевой полости прессформы, причем длина кривошипов равна среднему радиусу кольцевой полости пресс-формы.

При этом кривошипные колеса могут быть выполнены зубчатыми и связаны между собой паразитной шестерней.

897397 телем 21, закрепленным на шатуне 13 между пальцами 12.

В качестве питателя может быть использован также винтовой шнек.

Устройство работает следующим образом.

В исходном положении плита 6 с механизмом засыпки и вращения повер" о нута на 90 относительно положения, 1о показанного на чертеже. Воронка 17 установлена под дозатором порошка (не показан). Пресс-форма 1 устанавливается и центрируется на основании 2 пальцем 3. В воронку 17 дозатором засыпается навеска порошка.

Затем устройство вручную или силовым цилиндром (не показан) поворачивается в рабочее положение, где фиксируется стопором 7. При этом мундштук l8 устанавливается над кольцевой полостью пресс-формы 1. Сначала включается двигатель 10, потом двигатель 2l. Мундштук 18 описывает окружности точно над кольцевой полостью пресс-формы 1, а лопастной питатель 16 из воронки 17 через мундштук 18 равномерно засыпает порошок в кольцевую полость пресс-формы.

Далее двигатели 21 и .10 останавливаются, устройство поворачивают под дозатор, а заполненная порошком пресс-форма снимается.

На фиг.1 показано предлагаемое устройство, общий вид; на фиг.2вид А на фиг.1; на фиг.3 - разрез

Б-Б на фиг.1.

Пресс-форма 1 для колец или втулок установлена и центрируется на основании 2 пальцем 3. На оси 4 стойки 5 подпружиненно посажена пли" та 6, положение которой фиксируется стопором 7. На одном конце плиты 6 закреплена ось 8 с кривошипным колесом 9, а на втором конце установлен встроенный в редуктор электродвигатель 10, например типа РД-. 09, на вал которого посажено кривошипное колесо 11. На пальцах 12, закреплен ных к колесам 9 и 1 l, посажен удлиненный со стороны пресс-формы шатун

13. Расстояние между отверстиями шатуна 13 равно расстоянию между осями колес 9 и 11, а расстояние от осей пальцев 12 соответственно до осей колес 9 и 11 (длина кривошипов) равно среднему радиусу R кольцевой полости пресс-формы 1.

Плита 6, шатун 13 и кривошипные колеса 9 и 11 образуют шарнирный параллелограмм. Поэтому при враще-. нии колеса 11 все точки шатуна 13 и частей, закрепленных на шатуне, описывают окружности радиусом R.

Bb избежание неопределенности движения шарнирного параллелограмма в предельных положениях кривошипные колеса 9 и 11 имеют на ободе канавку и соединены между собой гибким звеном — пасиком 14.

Как вариант, с этой же целью, колеса 9 и 11 можно выполнить зубчатыми, связав их паразитной шестерней.

5О

Формула изобретения

На колесах 9 и 11 для пальцев 12 имеется ряд отверстий с различными расстоянием R до оси колес соответственно разным размерам пресс"форм.

Над кольцевой полостью прессформы 1 на удлиненном конце шатуна

13 на кронштейне 15 установлен лопастной питатель 16 с воронкой 17 и мундштуком l8 так, что ось мундштука параллельна оси пресс-формы и сОвпадает со средней окружностью его кольцевой полости. Ротор 19 питателя подобен вал-шестерне с редкими зубьями, выполненными в виде тонких лопастей. Ротор 19 соединен гибким валом - эластичной трубкой 20с встроенным в редуктор электродвига

Устройство позволяет вписать его

35 в конструкцию пресса и совместить их работу, что увеличит производительность: в то. время, когда устройство повернуто к.дозатору и его воронка

40 засыпается порошком, пресс производит формование изделия, Внедрение изобретения позволит повысить равномерность заполнения пресс-формы порошком и обеспечит получение высококачественных коль45 цевых изделий, особенно из порошка, компоненты которого имеют значительную разницу в удельных весах.

1. Устройство для заполнения кольцевой пресс-формы металлическим порошком, включающее приводной пита55 тель с воронкой и мундштуком, о т— л и чающее с я тем, что, с целью повышения производительности процесса и расширения технологичес5 897397

d ких возможностей устройства, оно равна среднему радиусу кольцевой поснабжено расположенным в горизон- лости пресс-фбрмы. тальной плоскости приводным шарнир" 2, Устройство по п,1, о т л иным параллелограммом, шатун которогФ ч а ю щ е е с я тем, что кривошипвыполнен удлиненным со стороны прес4- у ные колеса выполнены зубчатыми и формы, а кривошипные колеса соедине+ связаны между собой паразитной шесны по ободам гибким звеном, питатель терней. смонтирован на удлиненном конце Источники информации, швтуна с возможностью движения по . принятые во внимание при экспертизе средней окружности кольцевой полостй Io 1. Авторское свидетельство CCCP пресс-формы, причем длина кривошипоВ H 448071, кл. В 22 F 3/02, 1973.

897397

Составитель Г.Загорская

Редактор Л.Алексеенко Техред, Е.Харитончик Корректор A. Фере ц

«%

Заказ 11814/14 Тираж 852 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5 е
