Реферат

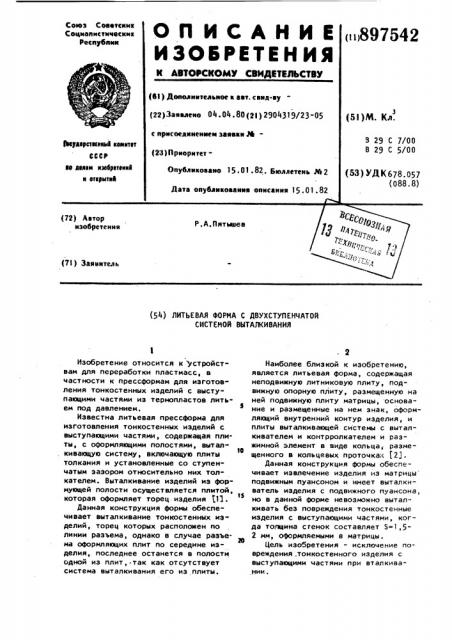

ОП ИСАНИ И

Союз Советсмик

Социаямстмческик

Ресяубямм

<и>8

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Домолммтельмое к авт. свмд-ву (5I)M. Кл. (22)Заявлено 04.04.80(21)2904319/23-05 с мрмсоедммеммем заявки М(23) ПрмормтетВ 29 С 7/00

В 29 С 5/00 аЬвуларстааккыФ камктет

СССР ав далаи каабратеккк в еткрытк1

Ояублмковамо 15.01.82. Бюллетень М2

Дата овубликоввммв оммсвмив 15.01.82 (53) УД К 678. 057 (088.8) 3(® со „ !

1А?Вц., ™И Фдсу -»,, (72) Автор изобретения

Р.А. Пятнаев (71) Заявитель (54) ЛИТЬЕВАЯ ФОРМА С ДВУХСТУПЕНЧАТОЙ

СИСТЕМОЙ ВЫТАЛКИВАНИЯ

Изобретение относится к Устройст" вам для переработки пластмасс, в частности к прессформам для изготовления тонкостенных иэделий с выступающими частями иэ термопластов литьем под давлением.

Известна литьевая прессформа для изготовления тонкостенных изделий с выступающими частями, содержащая плиты, с оформпяющими полостями, выталкивающую систему, включающую плиты

1О толкания и установленные со ступенчатым зазором относительно них толкателем. Выталкивание изделий из формующей полости осуществляется плитой, которая оформляет торец иэделия (ll.

Данная конструкция формы обеспечивает выталкивание тонкостенных изделий, торец которых расположен по линии разъема, однако в случае разъема оформляющих плит по середине изделия, последнее останется в полостй одной из плит,-так как отсутствует система выталкивания его из плиты.

Наиболее близкой к изобретению, является питьевая форма, содержащая неподвижную литниковую плиту, подвижную опорную плиту, размещенную на ней подвижную плиту матрицы, основание и размещенные на нем знак, оформляокий внутренний контур иэделия, и плиты выталкивающей системы с выталкивателем и контрролкателем и раэжимной элемент в виде кольца, размещенного в кольцевых проточках f21.

Данная конструкция формы обеспечивает извлечение иэделия нэ матрицы подвижным пуансоном и имеет выталкиватель иэделия с подвижного пуансона, но в данной форме невозможно выталкивать без повреждения тонкостенные изделия с выступающими частями, когда толщина стенок составляет S=1,52 мм, оформляемыми в матрицы.

Цель изобретения - исключение повреждения .тонкостенного изделия с выступающими частями при вталкива.Ник.

Поставленная цель достигается тем, что Форма, содержащая неподвижную литниковую плиту, подвижную опорную плиту матрицы, основание и размещенные на ней знак, оформляющий у внутренний контур изделия, и плиты выталкивающей системы с выталкивателем и контртолкагелем и раэжимной элемент в вид» кольца, размещенного в кольцевых проточках, кольцо уста- 16 новлено на контртолкателе, а кольцевые проточки выполнены на сопряженных поверхностях контртолкателя и подвижной плите полуматрицы, причем опорная плита снабжена ограничителем 1Э разжатия кольца и.ограничителем хода, жестко закрепленным в одвижной плите полуматрицы.

На фиг.1 изображена литьевая Форма в закрытом положении, продольный g0 разрез; на фиг,2 - литьевая форма, первая ступень раскрытия выталкивающей системы, продольный разрез; на фиг.3 - то же, вторая ступeíü раскрытия выталкивающей системы, про- ЗЭ дольный разрез; на фиг.4 - конструкция составного контртолкателя; на

Фиг.5 - отливки как пример тонкостенных изделий с выступающими частями.

Форма содержит неподвижную лит- ар никовую плиту 1 с полуматрицей, подвижную плиту 2 полуматрицы, опорную, плиту 3 на которой размещено плита

2, плиты 4 выталкивающей системы с выталкивателем 5 изделия и контртолкателем 6, оформляющий внутренний контур изделия знак 7, закрепленный на основании 8, раэжимной элемент в виде кольца 9, установленного на контртолкателе 6 и размещенного в кольцевых проточках, выполненных в плите 2 и на контртолкателе 6. Опорная плита 3 снабжена ограничителем

10 раэжатия кольца и ограничителем хода 11, жестко закрепленным в подвижной плите 2 полуматрицы.

Для технологичности изготовления, контроля и сборки формы подвижная плита 2 полуматрицы и контртолкатель

6 выполнены составными. Цельное изготовление названных деталей возможно, но затрудняет разборку Формы, так как разрезное кольЦо 9 трудно извлекается из кольцевой проточки подвижной плиты 2 полуматрицы, поэтому проточка закрыта сьемной эаИ глушкой 12 (Фиг.1), При цель ном из готовлени и конт ртолкателя при разборке формы надо преодолеть силы упругих деформации разреэных колец (по числу контртолкателей)„ кроме того, ограничитель разжатия кольца должен выйти иэ зацепления с кольцом, а поэтому желательно контртолкатель выполнить тоже составным (Фиг.4). Тогда перед разборкой формы можно снять наконечник контртолкателя 13 с контртолкателя 5 и разборка не вызывает затруднений, а при сборке ставить

его наоборот в последнюю очередь.

Кольцевая проточка на контртолка,еле цельном или составном выполнена на глубину, обеспечивающую на дежную работу формы за счет упругих деформаций разрезного кольца 9. Ограничитель 10 разжатия кольца выполнен в виде колонок, размещенных в опорной плите 3 равномерно по окружности так, чтобы наружная поверхность колонок и разрезного кольца соприкасались, обжимая внутренней поверхностью кольца проточку контртолкателя. Кольцевая проточка в подвижной полуматрице 2 выполнена по диаметру контртолкателя с учетом толщины кольца. Колонки выступают эа размеры кольца на величину т,. Ограничитель хода 11 подвижной, полуматрицы обеспечивает ход подвижной полуматрицы L Если высота оформляющих поверхностей Н, то Н а R

Форма работает следующим образом.

При раскрытии формы по линии раэьема I иэделие знаком 5 и литниками удерживается в подвижной полуматрице

2, В процессе раскрытия формы хвостовик формы наталкивается на упор машины и плиты выталкивателей л останавливается. Вместе с ними останавливаются и все детали, закрепленные в плитах выталкивателей, т.е. выталкиватели изделия центрального литника и контртолкателя. Контртолкатель 7 упирается во внутреннюю стенку разжимного кольца, а кольцо в подвижную 0олуматрицу 2 и она тоже останавливается, При этом наружная часть разрезного кольца упирается в ограничитель разжатия раэжимного кольца и кольцо не может преждевременно разжаться (фиг.1 и 2).

При дальнейшем раскрытии формы опорная плита 3 продолжает движение и происходит раскрытие по линии разьема Jl . Разжимное кольцо 9, связывающее кольцевую проточку контртолкателя с кольцевой проточкой подвижной. 897542 плиты 2 полуматрицы, скользит по по верхности ограничителя разжатия l0, закрепленного в опорной плите, кото",. рая продолжает движение, Выбрав ходом высоту Оформляющих поверхностей Н, З изделие, находящееся в подвижной полуматрице освобождается от знака 6.

Выбрав ходом раскрытия расстояние раэжимное кольцо выходит иэ зацепления с его ограничителем, и кольцо имеет пространство для своего расширения эа счет разжатия. Выбрав ходом раскрытия расстояние L, опорная плита

3 с помощью ограничителя хода 11 подхватывает подвижную плиту 2 полуматрицы и она снова начинает движение по ходу раскрытия формы. Это происходит вследствие того, что плита 2 воздействует на разжимное кольцо и надевает его на контртолкатель, выталкивая его из кольцевой проточки контртолкателя. Кольцо 6 постоянно находится в проточке подвижной плиты

2 полуматрицы (фиг.3). При повторном движении плиты 2 в то время, как плиты 4 выталкивающей система с выталкивателями, иэделием и литниками стоит неподв<<жно, полуматрица плит

2 освобождается от иэделия и оно падает по линии раэьема формы (показано стрелкой).

При закрытии формы контртолкатель упирае-.ся в неподвижную плиту 1 и плиты 4 выталкивающей системы ос" танавливаются. Плита 3 продолжает м, движение и колонки ограничителя раэжатия 10 входят в отверстия подвижной полуматрицы и конусами упираются в разжатое кольцо 9, вынуждая кольцо., а вместо с ним и подвижную 40 плиту 2 полуматрицы скользить вдоль контртолкателя до тех пор, пока кольцевые проточки не совместятся. Тогда кольцо 9 обхватывает шейку контртолкателя и освобождает место для дальнейшего движения колонок ограничителя 10. Так происходит закрытие форм по линии разъема 1. После этогф ограничители раэжатия окончательно дожимают разрезное кольцо вокруг шейки контртолкателя и форма замы" кается по линии разъема II.

Форма готова к AQSTopHQH заливке материалов. Далее цикл повторяется.

Использование предлагаемой формы позволяет повысить качество тонкостенных изделий, имеющих выступающи части, за счет исключен@в повреждения их при извлечении.

Формула изобретения

Литьевая форма с двухступенчатой системой выталкивания, содержащая неподвижную литьевую плиту, подвижную опорную плиту, размещенную на ней подвижную плиту полуматрицы, основание и размещенные на нем знак, оформляющий внутренней контур изделия и плиты выталкивающей системы с выталкивателем и контртолкателем, и раэжимной элемент в виде кольца, размещенного в кольцевых проточках,. отличающаяся тем, что, с целью исключения повреждения тонкостенного иэделия с выступающими частями при выталкивании,,кольцо установлено на контртолкателе, а кольцевые проточки выполнены на сопряженных поверхностях контртолкателя и подвижной плиты полуматрицы, причем опорная плита снабжена ограничителем разжатия кольца и ограничителем хода, жестко закрепленным в подвижной плите полуматрицы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 553118, кл. B 29 С 7/00, 1976.

2. Авторское свидетельство СССР и 642187, кл. В 29 С 7!00, 1977 (прототип).
