Устройство для футерования изделий порошковым материалом

Устройство для футерования изделий порошковым материалом

Иллюстрации

Показать все

Реферат



Союз Советск ни

Соцмалмстическии

Реслублнк

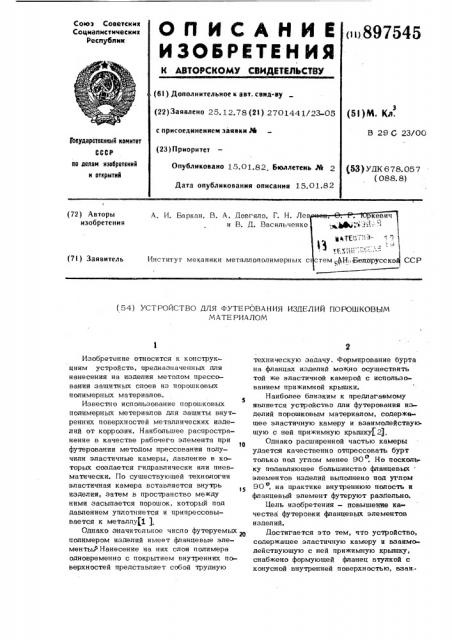

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

<н>897545 (Sl ) Дополнительное к авт. санд-ву (22) Заявлено 25. 12.78 (2l ) 2701441/23-05 с присоединением заявки М (23)Приоритет

Опубликовано 15,01.82. Бюллетень М 2

Дата опубликования описания 15.01.82 (5l}M, Кл.

В 29 С 23/00

Гооударстекниый комитет по делом изобретений и открытий (53) УДК 678.057 (088. 8) (72) Авторы изобретения

А. И. Баркан, В. А. Довгяло, Г. H. Ле и B. Д. Васильченко (7l) Заявитель Институт механики металлополимерных

CCP (54) устРОЙстВО для Футе РОВАния иЗделий пОРОшкОВым

МАТЕ РИАЛОМ

Изобретение относится к конструкциям устройств, предназначенных для нанесения на изделия методом прессования защитных слоев из порошковых полимерных материалов.

Известно использование порошковых полимерных метериалов для защиты внутренних поверхностей металлических изделий от коррозии. Наибольшее распространение в качестве рабочего элемента при t0 футеровании методом прессования получили эластичные камеры, давление в которых создается гидравлически или пневматически. По существующей технологии эластичная камера вставляется внутрь

15 изделия, затем в пространство между ними засыпается порошок, который под давлением уплотняется и припрессовывается к металлу(1 ).

Однако значительное число футеруемых полимером изделий имеет фланцевые элементы РНанесение на них слоя полимера одновременно с покрытием внутренних поверхностей представляет собой трудную техническую задачу, Формирование бурта на фланцах иэделий можно осуществить той же эластичной камерой с использованием прижимной крышки.

Наиболее близким к предлагаемому является устройство для футерования изделий порошковым материалом, содержащее эластичную камеру и взаимодействующую с ней прижимную крышку(2)

Однако расширенной частью камеры удается качественно отпрессовать бурт только под углом менее 90 . Но посколт» о ку подавляющее большинство фланцевых элементов изделий выполнено под углом

90, на практике внутреннюю полость и фланцевый элемент футеруют раздельно.

Ileab изобретения — повышение качества футеровки фпанцевых элементов изделий.

Достигается это тем, что устройство, содержащее эластичную камеру и взаимодействующую с ней прижимную крышку, снабжено формующей фланец втулкой с конусной внутренней поверхностью, взаи897545 модействующей с эластичной камерой, причем меньшее основание конусной поверхности обращено к фланцу.

Втулка выполнена разрезной и снабжена формующим фланец диском, что поз- 5 воляет расширить диапазон использования устройства.

Угол наклона конусной поверхности втулки к продольной оси эластичной камеры составляет 30-50о.

1О

На фиг. 1 показано устройство, продопьный разрез, на фиг. 2 — другой вариант выполнения устройства, продольный разрез.

Устройство (фиг. 1) содержит эластич-15 ную камеру 1, прижимную крышку 2, формообразующую втулку 3, которая уплот:" няет попимер на фпанце. Рабочая поверхность формообразующей втулки 3 выполняется любой конфигурации в соответствии с конфигурацией формуемого фланца из порошка. В другом варианте выполнения устройства (фиг. 2) втулка 3 вы,полнена разрезной и снабжена диском 4, рабочая поверхность которого имеет кон- 45 фигурацию формуемого фланца из порош-. ка. Разрезная втулка 3 и диск 4 помещены в направляющий цилиндрический корпус 5. Еля уменьшения коэффициента трения между разрезной втулкой и внутренrreA поверхностью цилиндрического корпуса и улучшения условий ее скольжения под действием давпения эластичной камеры ппотность втулки, обращенная к корпусу, может быть покрыта фторопластом. 35

Наилучшие условия работы втулки 3 обес-. печиваются, когда ее конусная поверхность, взаимодействующая с эластичной камерой 1, выполнена с углом наклона

30-50 к продольной оси эластичной ка - 40 меры. При меньших углах наклона необходимо увеличивать давление внутри эластичной камеры и затрудняется достаточное уплотнение порошкового материала.

Увепичение угла наклона свыше 50 тре 45 бует значительного раздува эластичной камеры и повышенную эластичность. для материапа, из которого она изготовлена.

Устройство работает следующим образ ом. 50

Поспе введения эластичной камеры 1 в полость изделия 6 и засыпки в образовавшийся зазор порошка на фланец насыпают порошок для фпанца. Затем на эластичную камеру надевают конусообразную втулку 3 и доводят ее до соприкосновения с полимером. Штуцер эластичной камеры пропускают через отверстие в прижимной крышке 2. При работе устройства, изображенного на фиг. 2, после введения эластичной камеры 1 в полость изделия и засыпки внутрь порошка к фпанцу приставляют направляющий цилиндрический корпус 5, Затем в него засыпают полимер для фланца и вводят, надевая на эластичную камеру формующий диск 4. Также внутрь корпуса на шайбу устанавливают разрезную втулку 3, после чего корпус закрывают прижимной крышкой 2, пропуская штуцер камеры через отверстие. Затем изделие с устройством перемещают в пресс-раму (не показана) и создают в эластичной камере 1 необходимое давление прессования. Одновременно с уплотнением полимера внутри изделия эластичная камера расширяется в цилиндрическом корпусе 5 и давит на разрезную втулку 3. Втулка скользит по внутренней поверхности корпуса и передает давление на формирующий диск 4, уплотняющий порошок, Профилирующая поверхность диска придает полимерному фланцу необходимую конфигурацию.

Использование устройства не требует изменения принятых режимов прессования полимерного слоя с помощью эластичной камеры. К тому же, за счет одновременного уплотнения порошка внутри изделия и на фпанце значительно ускоряется технологический процесс. После уплотнения давления в камере снижают, снимают прижимную крышку, убирают корпус, конусчую втулку и шайбу. Затем осторожно извле" кают из полости изделия эластичную камеру. Далее цикл повторяется.

Использование данного изобретения позволит повысить качество футеруемых изделий с фланцами, расположенными под уг,пом 90О.

Формула изобретения

1. Устройство для футерования иэделий порошковым мате риалом,содержащее эластичную камеру и взаимодействующую с ней прижимную крышку, о т л и ч а ю ш е ес я тем, что, с целью повышения качества футеровки фпанцевых элементов изделий, оно снабжено формующей фланец втулкой с конусной внутренней поверхностью, взаимодействующей с эластичной камерой, причем меньшее основание конусной поверхности обращено к фланцу.

2. Устройство по п. 1, о т л и ч а ющ е е с я тем, что, с целью расширения диапазона использования, втулка выполне

1. Горяинова А. B. и цр. Фторопласты в машиностроении. М., Машиностроение,, 1971, с. 85-87.

2. Там же, с. 89 (прототип).

5 897545 на разрезной и снабжена формующим фла1 нец диском.

3. Устройство по пп. 1 и 2, о т л ич а ю щ е е с я тем, что угол наклона конусной поверхности втулки к продольной оси эластичной камеры составляет

3.0-50o.

Ис т очи и к и информа ци и, принятые во внимание при экспертизе
