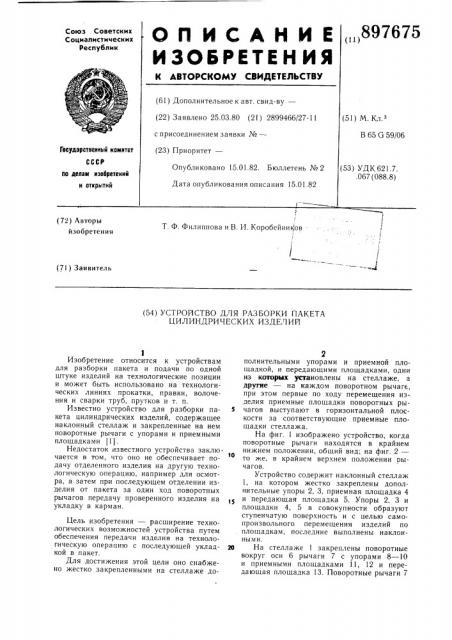

„„897675

ЬП ИСАНИЕ

ИЗЬБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.03.80 (21) 2899466/27-11 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.01.82. Бюллетень №2

Дата опубликования описания 15.01.82 (51) М. Кл. э

В 65 G 59/06

Государственный комитет (53) УДК 621.7. .067 (088.8) по делам нэооретеннй н открытий

Т. Ф. Филиппова и В. И. Коробейников (72) Авторы йзобретения (71) Заявитель (54) УСТРОИСТВО ДЛЯ РАЗБОРКИ ПАКЕТА

ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ

Изобретение относится к устройствам для разборки пакета и подачи по одной штуке изделий на технологические позиции и может быть использовано на технологических линиях прокатки, правки, волочения и сварки труб, прутков и т. п.

Известно устройство для разборки пакета цилиндрических изделий, содержащее наклонный стеллаж и закрепленные на нем поворотные рычаги с упорами и приемными площадками (1) .

Недостаток известного устройства заключается в том, что оно не обеспечивает по1О дачу отделенного изделия на другую технологическую операцию, например для осмотра, а затем при последующем отделении изделия от пакета за один ход поворотных рычагов передачу проверенного изделия на укладку в карман.

Цель изобретения — расширение технологических возможностей устройства путем обеспечения передачи изделия на технологическую операцию с последующей укладкой в пакет.

Для достижения этой цели оно снабжено жестко закрепленными на стеллаже дополнительными упорами и приемной площадкой, и передающими площадками, одни из которых установлены на стеллаже, а другие на каждом поворотном рычаге, при этом первые по ходу перемещения изделия приемные площадки поворотных рычагов выступают в горизонтальной плоскости за соответствующие приемные площадки стеллажа.

На фиг. 1 изображено устройство, когда поворотные рычаги находятся в крайнем нижнем положении, общий вид; на фиг. 2— то же, в крайнем верхнем положении рычагов.

Устройство содержит наклонный стеллаж

1, на котором жестко закреплены дополнительные упоры 2, 3, приемная площадка 4 и передающая площадка 5. Упоры 2, 3 и площадки 4, 5 в совокупности образуют ступенчатую поверхность и с целью самопроизвольного перемещения изделий по площадкам, последние выполнены наклонными.

На стеллаже 1 закреплены поворотные вокруг оси 6 рычаги 7 с упорами 8 — 10 и приемными площадками 11, 12 и передающая площадка 13. Поворотные рычаги 7

897675 снабжены приводом 14. Упоры 8 — 10 и площадки поворотных рычагов образуют ступен чатую поверхность. Размеры площадок и высота упоров поворотных рычагов и стеллажа выбираются с учетом разборки пакетов изделий различного диаметра без переналадки устройства, а также конструктивной взаимосвязи вышеуказанных элементов. Первые по ходу движения изделия приемные площадки 11 поворотных рычагов 7 выступают за пределы соответствующих приемных площадок 4 стеллажа 1, чем обеспечивается отсекание группы изделий от пакета. В устройстве предусмотрен карман 15 для укладки в него изделий, прошедших технологическую операцию, например, контроль поверхности, на позиции 16, представляющей собой приводные ролики.

Работает устройство следующим образом.

На фиг. 1 изображено устройство в тот момент, когда поворотные рычаги 7 находятся в крайнем нижнем положении, а на 20 приемной площадке 4 стеллажа 1 и на позиции 16 находятся по одному изделию 17.

При повороте рычагов 7 посредством привода 14 по часовой стрелке, т. е. при перемещении вверх, приемные площадки 11 поворотных рычагов отсекают группу изделий, например 2 — 3 изделия, а остальные изделия пакета упираются в упоры 8 рычагов, одновременно приемные площадки

12 рычагов 7 снимают изделие находившееся на приемных площадках 4 стеллажа зв и оно, перемещаясь по приемным площадкам 12 рычагов удерживается на них упорами 10 рычагов 7 и в это же время, переходные площадки 13 рычагов снимают изделие, находившееся на позиции 16, и оно перекатывается по этим площадкам 13 непосредственно в карман 15. Таким образом, за один поворот рычагов 7 осуществляется три операции — отсечение нескольких изделий от пакета, передача изделия, находившегося на приемной площадке стеллажа, на рычаги и подача изделия с позиции осмотра в карман.

При обратном ходе поворотных рычагов 7, изделие с приемных площадок 12 рычагов 7 опускаются на передающие площадки 5 стеллажа и по ним перемещаются на позицию 16 для осмотра. Группа изделий передается с приемных площадок 11 поворотных рычагов 7 на приемные площадки 4 стеллажа 1, при этом, за счет определенной формы упоров 9 поворотных рычагов и соотношения размеров приемных площадок 4 стеллажа в момент, когда упоры 9 опускаются ниже приемных площадок 4, на последних остается только одно изделие, которое скатывается по приемным площадкам 4 стеллажа 1 до упоров 3. Упоры 8 поворотных рычагов 7 опускаются ниже опорной поверхности стеллажа 1 и пакет изделий вновь занимает исходное положение, т. е. изделия удерживаются упорами

2 стеллажа. Цикл повторяется до полной разборки пакета.

Технико-экономический эффект данного устройства для разборки пакета длинномерных цилиндрических изделий заключается в расширении технологических возможностей и обеспечении нескольких операций за один ход рабочего органа, Формула изобретения

Устройство для разборки пакета цилиндрических изделий, содержащее наклонный стеллаж и закрепленные на нем поворотные рычаги с упорами и приемными площадками, отличающееся тем, что, с целью расширения технологических возможностей устройства путем обеспечения передачи изделия на технологическую операцию с последующей укладкой в пакет снабжено жестко закрепленными на стеллаже дополнительными упорами и приемной площадкой, и передающими площадками, одни из которых установлены на стеллаже, а другие— на каждом поворотном рычаге, при этом первые по ходу перемещения изделия приемные площадки поворотных рычагов выступают в горизонтальной плоскости за соответствующие приемные площадки стеллажа.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 627881, кл. В 21 С 1)32, 1977 (прототип).
