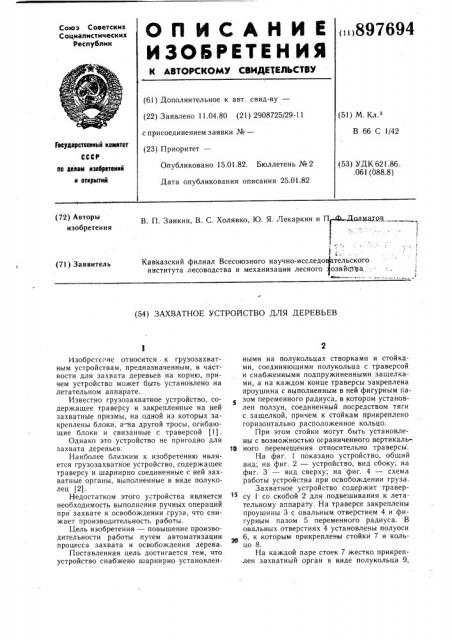

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕ ((ЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 11.04.80 (21) 2908725/29-11 (51) М. Кл.з с присоединением заявки №вЂ” (23) Приоритет—

В 66 С 1/42

Гоеударствеиный комитет

Опубликовано 15.01.82. Бюллетень № 2

Дата опубликования описания 25.01.82 (53) УДК 621.86.. .061 (088.8) па делам изобретеиий и открытий (72) Авторы изобретения

В. П. Заикин В. С. Холявко Ю. Я. Лекаркин и П Долматов

1 г

I (, - .

Кавказский филиал Всесоюзного научно-исследовательского института лесоводства и механизации лесного озяйСтфа. (71) Заявитель (54) ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ ДЕРЕВЬЕВ

Изобрете; ие относится к грузозахватным устройствам, предназначенным, в частности для захвата деревьев на корню, причем устройство может быть установлено на летательном аппарате.

Известно грузозахватное устройство, содержащее траверсу и закрепленные на ней захватные призмы, на одной из которых закреплены блоки, а-на другой тросы, огибающие блоки и связанные с траверсой (1).

Однако это устройство не пригодно для захвата деревьев.

Наиболее близким к изобретению является грузозахватное устройство, содержащее траверсу и шарнирно соединенные с ней захватные органы, выполненные в виде полуколец (2).

Недостатком этого устройства является необходимость выполнения ручных операций при захвате и освобождении груза, что снижает производительность работы.

Цель изобретения — повышение производительности работы путем автоматизации процесса захвата и освобождения дерева.

Поставленная цель достигается тем, что устройство снабжено шарнирно установленными на полукольцах створками и стойками, соединяющими полукольца с траверсой и снабженными подпружиненными защелками, а на каждом конце траверсы закреплена проушина с выполненным в ней фигурным пазом переменного радиуса, в котором установлен ползун, соединенный посредством тяги с защелкой, причем к стойкам прикреплено горизонтально расположенное кольцо.

При этом стойки могут быть установлены с возможностью ограниченного вертикаль-, Я кого перемещения относительно траверсы.

На фиг. 1 показано устройство, общий вид; на фиг. 2 — устройство, вид сбоку; на фиг. 3 — вид сверху; на фиг. 4 — схема работы устройства при освобождении груза.

Захватное устройство содержит траверсу 1 со скобой 2 для подвешивания к летательному аппарату. На траверсе закреплены проушины 3 с овальным отверстием 4 и фигурным пазом 5 переменного радиуса. В овальных отверстиях 4 установлены полуоси

6, к которым прикреплены стойки 7 и кольцо 8.

На каждой паре стоек 7 жестко прикреплен захватный орган в виде полукольца 9, . 897694 причем на полукольцах шарнирно установлены створки 10. На стойках 7 закреплены также подпружиненные защелки 11, каждая из которых соединена тягой 12 с ползуном 13 помещенным в пазу 5.

Устройство работает следующим образом.

Подвешенное к летательному аппарату устройство опускают сверху на дерево.

При этом поворотные створки 10 опираются на вершину дерева и под действием кроны поворачиваются в вертикальное положение. Вершина дерева с кроной входит во внутрь полуколец 9 и верхнего кольца 8 до упора с траверсой 1. При подъеме устройства поворотные створки 10 под собственным весом и воздействием кроны дерева поворачиваются в горизонтальное положение и зажимают крону и вершину дерева.

В результате дерево оказывается прочно зажатым между поворотными створками 10.

В таком положении дерево транспортируют на разгрузочную площадку и опускают до упора комлем на грунт. При этом вершину смещают в направлении расположения деревьев в штабеле с одновременным снижением.

В результате траверса 1 поворачивается на некоторый угол. Поскольку фигурный паз 5 на проушине 3 имеет переменный радиус относительно центра полуоси 6, нижняя полка паза нажимает на ползун тяги 12 и отводит защелку 11 в верхнее положение, в результате чего полукольца 9 раскрываются, и дерево освобождается.

Полукольца 9 под действием собственного веса смыкаются и фиксируются в закрытом положении подпружиненной защелкой

11. Раскрытие полуколец поворотом траверсы 1 возможно только в положении, когда полуоси 6 опираются на нижнюю часть овального отверстия 4 проушины 3. Когда проушины 3 опираются на полуось верхней час1О тью овального отверстия, что возможно при надвигании захвата на вершину дерева, поворот траверсы не приводит к раскрытию полуколец.

Предложенное устройство позволяет автоматически захватывать деревья, стоящие на корню, и автоматически освобождать их с укладкой в штабель посредством летательного аппарата, что существенно повышает производительность труда.

Формула изобретения

1. Захватное устройство для деревьев, содержащее траверсу и шарнирно соединенные с ней захватные органы, выполненные в виде полуколец, отличающееся тем, что, с целью повышения производительности работы путем автоматизации процесса захвата и освобождения дерева, оно снабжено шарнирно установленными на полукольцах створками и стойками, соединяющими полукольца с траверсой и снабженными подпружиненными защелками, а на каждом конце траверсы закреплена проушина с выполненным в ней фигурным пазом переменного радиуса, в котором установлен ползун, соединенный посредством тяги с защелкой, причем к стойкам прикреплено горизонтально расположенное кольцо.

2. Захватное устройство по п. 1, отличающееся тем, что стойки установлены с возможЗО ностью ограниченного вертикального перемещения относительно траверсы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

35 № 462792, кл. В 66 С 1/42, 1973.

2. Авторское свидетельство СССР № 586080, кл. В 66 С 1/00, 1977 (прототип).
