Полимерная композиция

Полимерная композиция

Иллюстрации

Показать все

Реферат



Союз Советсиин

Социалистичесиик

Реснублии

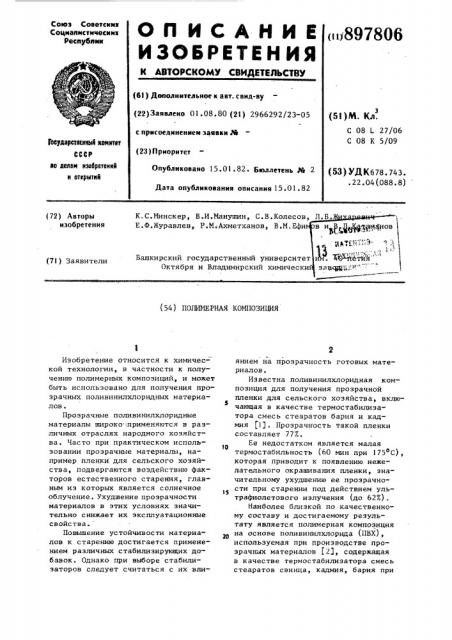

О П И С А Н И Е (и 897806

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 01.08.80 (21) 2966292/23-05 (5l)M. Кл.

С 08 L 27/06

С 08 К 5/09 с присоединением заявки М

3Ьвударетвений квинтет

СССР но делам нзобретенн11 н открытий (23) Приоритет

Опубликовано 15.01.82. Бюллетень,% 2

Дата опубликования описания 15 ° 01.82 (53) УДК678. 743. .22.04(.088.8) К,С.Минскер, В.И.Манушин, С.В.Колесов

Е.Ф.Журавлев, P.N.Àõìåòõàíîâ, В.M,Ефи (72) Авторы изобретения

Башкирский государственный университе

Октября и Владимирский химически (71) Заявители (54) ПОЛИМЕРНАЯ КОМПОЗИЦИЯ

Изобретение относится к химической технологии, в частности к получению полимерных композиций, и может быть использовано для получения прозрачных поливинилхлоридных материалов.

Прозрачные поливинилхлоридные материалы широко"применяются в различных отраслях народного хозяйства ° Часто при практическом использовании прозрачные материалы, например пленки для сельского хозяйства, подвергаются воздействию факторов естественного старения, главным из которых является солнечное облучение. Ухудшение прозрачности материалов в этих условиях значительно снижает их эксплуатационные свойства.

Повьппение устойчивости материалов к старению достигается применением различных стабилизирующих добавок. Однако при выборе стабилизаторов следует считаться с их влиянием на прозрачность готовых материалов.

Известна поливинилхлоридная композиция для получения прозрачной

5 пленки для сельского хозяйства вклюЭ чающая в качестве термостабилизатора смесь стеаратов бария и кадмия (11. Прозрачность такой пленки составляет 77X..

Ее недостатком является малая термостабильность (60 мин при 175 С), которая приводит к появлению нежелательного окрашивания пленки, значительному ухудшению ее прозрачности при старении под действием ультрафиолетового излучения (до 62K).

Наиболее близкой по качественному составу и достигаемому результату является полимерная композиция на основе поливинилхлорида (ПВХ), используемая при производстве прозрачтптх материалов (23, содержащая в качестве термостабилиэатора смесь стеаратов свинца, кадмия, бария при

897806

О, 5-1,0

Таблица 1

Поливинилхлорид М-64

100 100 100

100 100

100 100

Сложный эфир спирта и о-фталевой кислоты

ДОФ ДДЦФ ДАФ ДОФ ДОФ ДОФ ДОФ

40 40 40 35 45 45 45

3 следующем соотношении компонентов, мас.ч.:

ПВХ 100

Диизододецилфталат

Трис (нонилфенил) фосфит(Полигард) 0,5

Стеарат свинца 0,5

Стеарат бария 2,0

Стеарат кадмия 2 5 19

Эпоксидная смола ЭД-16 1,0

Термостабильность такой композиции составляет 110-130 мин при 175оС прозрачность ее до и после УФ-облу- д чения составляет соответственно

60 и 527.

Недостатком указанной композиции является ее невысокая прозрачность до и после УФ-облучения.

Цель изобретения — повышение прозрачности поливинилхлоридных пластифицированных материалов до и после УФ-облучения при сохранении термостабильности 110-130 мин.

Цель достигается тем, что полимерная композиция, содержащая поливинилхлорид, сложный эфир спирта и орто-фталевой кислоты, трис(но,нилфенил)фосфит и смесь стеара- тов металлов, содержит в качестве смеси стеаратов металлов смесь стеарата натрия и стеарата свинца в соотношении l:4,2-4,9 при следующем. содержании компонентов, мас.ч.:

ПВХ 100

Сложный эфир спирта и орто-фталевой кислоты 35-45

Трис (нонилфенил ) фосфит

Смесь стеаратов натрия и свинца 1,0-3,0

Композиция может содержать антиоксиданты и другие добавки целевого назначения. ф

Пример 1. В смесителе, нагретом до 100 С, приготавливают смешением компонентов в течение 40 мин полимерную композицию, содержащую, мас.ч.: ПВХ марки M-64 100, диоктилфталат 40, трис(нонилфенил)фосфит 1,0, стеарат свинца 0,83, стеарат натрия 0,17. Соотношение стеарата натрия к стеарату свинца составляет 1:4,9.

Отбирают образец для испытания и вальцуют его при 160+5 C в течение 10 мин. Зазор между валками составляет 0,25 мм.

Определяют прозрачность вальцованной пленки по светопропусканию в видимой области. Прозрачность пленки до УФ-облучения составляет 857..

Определяют также прозрачность пленки после облучения УФ-светом в аппарате "Ксенотест-1200" в течение

70 ч, Прозрачность пленки после УФоблучения составляет 847.. Термостабильность пленки, определенная при

175 С, составляет 128 мин.

Н р и м е р ы 2-7. Полимерные композиции готовят и испытывают как в примере 1, Составы композиций представлены в табл. 1.

В табл. 2 представлены свойства композиции.

Как видно из таблицы, поливинилхлоридные композиции, содержащие в качестве стабилизатора смесь стеаратов натрия и свинца в соотношении 1:4,2-4,9 в количестве 1-3 мас.ч. по сравнению с известной обладают более высокими значениями прозрачности до и после УФ-облучения (соответственно на 23-267. и на 27-32K) и термостабильностью при 175 С

120-130 мин.

Кроме того, предлагаемая компози ция позволяет уменьшить содержание металлсодержащего стабилизатора в

1,6-5 раз и за счет этого снизить себестоимость готовых материалов.

897806

Продолжение табл. i

) I 1 Г:? I

Компоненты

Трис(нонилфенил) фосфит

1 0 1 0 0 5 1эO 0 75 1 0

0,83 Оэ81 Оэ82 Оэ82 1э64 1э23 2э46

Оэ17 Оэ19 О ° 18 Оэ18 О ° 36 Оэ27 Оэ54

Стеарат свинца

Стеарат натрия

Ф

ДОФ вЂ” диок тилфталат

ДДДФ вЂ” дид од ецилфт ал а т

ДАФ вЂ” диалкилфталат

Таблица 2

Прозрачность пленок до УФ-облучения, %

85 88

85 84 83 86

Прозрачность пленок после УФ-облучения, %

79 82

84 84

84 82

Термостабильностьэ мин (175о С) 128

120 130

121 121 122 129

Формула изобретения и орто-фталевой кислоты

Трис(нонилфенил) фосфит

Смесь стеаратов натрия и свинца

35-45

0,5-1,0

1,0-3,0

ВНИИПИ Заказ 11871/34 Тираж 511 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Полимерная композиция, содержащая поливинилхлорид, сложный эфир спирта и орто-фталевой кислоты, трис(нонилфенил)фосфит и смесь стеаратов металлов, о т л и ч а— ю щ а я с я тем, что, с целью повышения прозрачности материалов на основе композиции до и после

УФ-облучения, она в качестве смеси стеаратов металлов содержит смесь стеарата натрия и стеарата свинца в соотношении 1:4,2-4,9 при следующем содержании компонентов, мас.ч.:

Поливинилхлорид 100

Сложный эфир спирта

Источники информации, принятые во внимание при экспертизе

1. Производство пластифицированных поливинилхлоридных пленок. Технологический регламент 11э 133 Владимирского химзавода. 1976.

2. Производство поливинилхлоридного пластиката. Технологический регламент У 92 Владимирского химзавода, 1974 (прототип).
