Реферат



Союз Советских

Социалистических

Республик

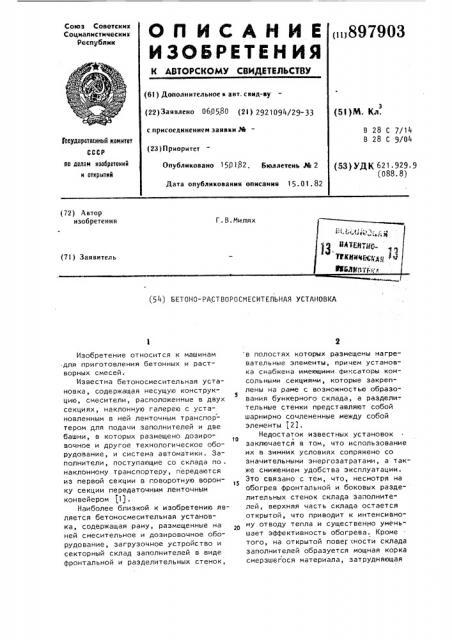

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (iu897903 (61) Дополнительное к авт. санд-ву (22) Заявлено 060580 (21) 2921094/29-33 с присоединениеи заявки,% (23) Приоритет (51) М. Кд.

В 28 С 7/14

В 28 С 9/04

Государственный кемнтет по делам нзобретеннй н атнрытнй

Опубликовано 15Р182. Бюллетень .% 2

Дата опубликования описания 1 5.0 1. 82 (53) УД К 621 ° 929 9 (088. 8) (72) Автор изобретения

Г.В.Милях (7i) Заявитель (54) БЕТОНО-РАСТВОРОСМЕСИТЕЛЬНАЯ УСТАНОВКА

Изобретение относится к машинам для приготовления бетонных и растворных смесей.

Известна бетоносмесительная установка, содержащая несущую конструкцию, смесители, расположенные в двух секциях, наклонную галерею с установленным в ней ленточным транспортером для подачи заполнителей и две башни, в которых размещено дозировочное и другое технологическое оборудование, и система автоматики. 3аполнители, поступающие со склада по, наклонному транспортеру, передаются из первой секции в говоротную воронку секции передаточным ленточным конвейером 11).

Наиболее близкой к изобретению является бетоносмесительная установка, содержащая раму, размещенные на ней смесительное и дозировочное оборудование, загрузочное устройство и секторный склад заполнителей в виде фронтальной и разделительных стенок, в полостях которых размещены нагревательные элементы, причем установка снабжена имеющими фиксаторы консольными секциями, которые закреплены на раме с возможностью образования бункерного склада, а раздели-, тельные стенки представляют собой шарнирно сочлененные между собой элементы f21.

Недостаток известных установок заключается в том, что использование их в зимних условиях сопряжено со значительными энергозатратами, а также снижением удобства эксплуатации.

Это связано с тем, что, несмотря на обогрев фронтальной и боковых разделительных стенок склада заполнителей, верхняя часть склада остается открытой, что приводит к интенсивному отводу тепла и существенно уменьшает эффективность обогрева. Кроме того, на открытой повеГ <ности склада заполнителей образуется мощная корка смерзшегося материала, затрудняющая

"97903

Формула изобретения работу погрузочных машин и механизмов.

Цель изобретения - повышение эффективности работы установки в зимних условиях.

Цель достигается тем, что бетонорастворосмесительная установка, содержащая дозаторы, соединенные транспортной магистралью со смесителем, бункер вяжущего, склад заполнителей с наклонными верхним поясом и с размещенным в стенках приспособлением для обогрева и устройство для транспортирования заполнителей, снабжена по крайней мере одним имеющим привод перемещения гибким закрытием в виде

>. ,свободно расположенного на верхнем поясе склада полотна с утеплителем и закрепленных под ним нагревателей,соединенных между собой энергопередающими гибкими элементами, причем привод перемещения закрытия выполнен в виде тележки с приводным барабаном, на котором запасован один из концов закрытия, другой конец которого закреплен к высшей точке верхнего пояса.

На фиг. 1 изображена установка в плане, общий вид; на фиг. 2 — то же, вид спереди; на фиг. 3 — узел I на фиг. 2; на фиг. 4 - элемент верхней части склада; на фиг. 5 — Й д А на фиг. 4.

Установка состоит из несущей конструкции 1, на которой установлен бункер вяжущих 2 с дозатором 3, смеситель 4, соединенный ленточным транспортером 5 через снабженный вибропитателем дозатор 6 со складом заполнителей 7. В полостях стенок склада

7 размещены нагреватели 8, на верхнем его поясе 9 установлено гибкое закрытие, выполненное в виде полотна 10, верхняя часть которого теплоизолирована утеплителем 11, а в нижней его части закреплены нагреватели 12,соединенные между, собой энергопередающими гибкими элементами 13.

2S

Зо

4

Установка работает следующим образом, Вяжущие из бункера 2 через дозатор

3 подают в смеситель 4. Инертные заполнители со склада 7 через дозатор

6 подают в смеситель 4 ленточным транспортером 5. Одновременно осуществляют подачу в смеситель воды.

Далее производят перемешивание смеси и ее выгрузку. При работе в зимних условиях включают нагреватели

8, а также нагреватели 12, закрепленные к гибкому закрытию.

Первоначально тележка 14 с намотанным на ее барабан 15 закрытием в виде рулона расположена s верхней части пояса 9 около рам 17. Закрытие заполнителей обеспечивают перемещением тележки 14 вниз. Для этого включением устройства 19 обеспечивают растормаживание ходовой части тележки 14, которая под действием касательной составляющей силы тяжести перемещается по наклонным балкам пояса 9 вниз. Закрытие, сматываясь при этом с барабана 15, укрывает заполнители сверху. В определенной точке (так как в некоторых случаях необходимо закрывать не весь вклад, а лишь фронтальную, надбункерную его часть) тележку 14 при помощи тормозного устройства 19 останавливают. Для открытия заполнителей растормаживают ходовую часть тележки 14, затем включают привод барабана 15. Этим обеспечивают наматывание закрытия на вращающийся барабан 15 с одновременным перемещением тележки вверх по боковым балкам 18 верхнего пояса 9 путем подтягивания тележки 14 к закрепленному в верхней точке концу закрытия.

Предлагаемая установка позволяет снизить трудоемкость монтажных работ.

Привод перемещения закрытия состоит из тележки 14 с приводным барабаном 15, на котором запасован один из концов закрытия, другой конец его закреплен к штанге 16, установленной в опорных рамах 17 в высшей точке пояса 9. Боковые балки 19 пояса 9, на которых установлена тележка 14, выполнены наклонными. Для остановки тележки в нужном положении она снабжена тормозным устройством 19.

Бетоно-растворосмесительная установка, содержащая дозаторы, соединенные транспортной магистралью со смесителем, бункер ряжущего, склад заполнителей с наклонным верхним поясом и размещенным в стенках приспособлением для обогрева и устройство для транспортирования заполнителей, отличающаяся тем, что, с целью повышения эффективнос8979 ти работы установки в зимних условиях, она снабжена по крайней мере одним имеющим привод перемещения гибким закрытием в виде свободно расположенного на верхнем поясе склада полотна с утеплителем и закрепленных под ним нагревателей, соединенных между собой энергопередающими гибкими элементами, причем привод перемещения закрытия выполнен в виде тележ- g ки с приводным барабаном, на кото03 4 ром запасован один из концов закрытия, другой конец которого закреплен к высшей точке верхнего пояса.

Источники информации, принятые во внимание при экспертизе

1. "Строительные машины" Справочник. Под ред. Баумана В.А. М,, "Машиностроение", 1965, с. 572.

2. Авторское свидетельство СССР

И" 676461, кл. В 28 С 9/04, 1977.
