Реферат

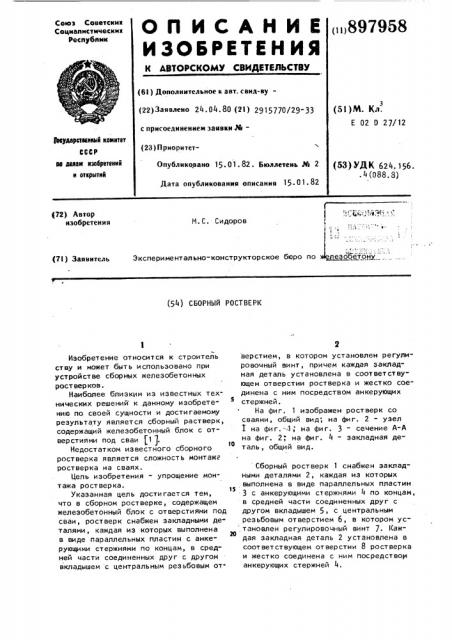

Союз Советскик

Социалистические

Респттбпни

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 897958 (6I ) Дополнительное к авт. саид-ву(22)Заявлено 24 04.80 (21) 2915770/29-33 с присоединением заявки №вЂ” (23) Приоритет(51)М. Кл.

Е 02 D 27/12

9кударстюнвй квинтет

CCCP ае лвыэи ыэобретеный н открытый

Опубликовано 1 .01.82. Бюллетень № 2 (53) УДК 624.156. . 4 (088,8) Дата опубликования описания 15.01.82 (72) Автор изобретения

М.С. Сидоров е-! (7l) Заявитель Экспериментально-конструкторское бюро по оетону (54) СБОРНЫЙ POCTBEPK

Изобретение относится к строитель ству и может быть использовано при устройстве сборных железобетонных ростверков.

Наиболее близким из известных технических решений к данному изобретению по своей сущности и достигаемому результату является сборный растверк, содержащий железобетонный блок с отверстиями под сваи (1 J.

Недостатком известного сборного ростверка является сложность монтаже ростверка на сваях.

Цель изобретения — упрощение монтажа ростверка.

Указанная цель достигается тем, что в сборном ростверке, содержащем железобетонный блок с отверстиями под сваи, ростверк снабжен закладными деталями, каждая из которых выполнена в виде параллельных пластин с анкерующими стержнями по концам, в средней части соединенных друг с другом вкладышем с центральным резьбовым отверстием, в котором установлен регулировочный винт, причем каждая закладная деталь установлена в соответствующем отверстии ростверка и жестко соединена с ним посредством анкерующих стержней.

На фиг. 1 изображен ростверк со сваями, общий вид, на фиг. 2 - узел

I на фиг.--1; на фиr. 3 — сечение А-А на фиг. 2; на фиг. 4 - закладная деталь, общий вид.

Сборный ростверк 1 снабжен закладными деталями 2, каждая из которых выполнена в виде параллельных пластин

3 с анкерующими стержнями 4 по концам, в средней части соединенных друг с другом вкладышем 5, с центральным резьбовым отверстием 6, в котором установлен регулировочный винт 7. 1(аждая закладная деталь 2 установлена в соответствующем отверстии 8 ростверка и жестко соединена с ним посредством анкерующих стержней 4.

3 89

После забивки свай 9 и срезки оголовков, сборный рост верк устанавливают на сваи 9, при этом правильность установки сборного ростверка 1 регули руют регулировочным винтом 7. После установки сборного ростверка 1 в проектное положение выпуски арматуры 10 свай 9 приваривают к пластинам 3 закладной детали 2.

Затем регулировочный винт 7 может быть удален, а отверстие 8 вместе с арматурой 10 омоноличивают.

При установке сборного железобетонного ростверка в проектное положение исключается применение подкладок, подпорок, что позволяет значительно упростить и ускорить операции по его уст ановке.

Формула изобретения

Сборный ростверк, содержащий железобетонный блок с отверстиями под

7958 ф сваи, отличающийся тем

» 4T0» с целью упрощения монтажа, ростверк снабжен закладными деталями, каждая из которых выполнена в виде параллельных пластин с анкерующими стержнями по концам, в средней части соединенных друг с другом вкладышем с центральным резьбовым отверстием, в котором установлен регулировочный

10 винт, причем каждая закладная деталь установлена в соответствующем отверстии ростверка и жестко соединена с ним посредством анкерующих стержней.

3$

Источники инФормации, принятые во внимание при экспертизе

1. Лалетин Н.В. Основания и Фундаменты. и., "Высшая школа", 1970, с. 229-231.
