Реферат

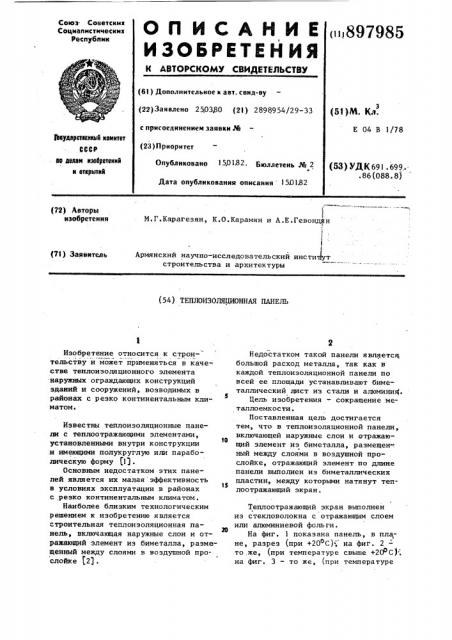

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Соцналнстнческнк

Республик и 897985

Ф

4 (61) Дополнительное к авт. свид-ву (22) Заивлено 250330 (2! ) 2898954/29-33 с присоединением заявки № (23) Приоритет

Опубликовано 150182 Бюллетень № 2 е

Дата опубликования описания 150182 (Sl)M. Кл.

Е 04 В 1/78

3Ъеудерстынный комитет

СССР йо делам кзоеретени11 и еткрьпкй (53) УДК691.699.. . 86 (088. 8) (22} Авторы изобретения

М.Г.Карагезян, К.О.Карамян и А.Е.Гевондян

4 (7l ) Заявитель

Армянский научно-исследовательский инстит1ут строительства и архитектуры (54) ТЕПЛОИЗОЛЯЦИОННАЯ ПАНЕЛЬ

Изобретение относится к строительству и может применяться в каче.стве тенлоизоляционного элемента наружных ограждающих конструкций зданий и сооружений, возводимых в районах с резко континентальным климатом.

Известны теплоизоляционные панели с теплоотражающими элементами, установленными внутри конструкции

1О .и имеющими полукруглую или параболическую форму (1) .

Основным недос татком э тих панелей является их малая эффективность в условиях эксплуатации в районах

1$ с резко континентальным климатом.

Наиболее близким технологическим решением к изобретению является строительная теплоизоляционная па20 кель, включающая наружные слои и отражающий элемент из биметалла, размещенный между слоями в воздушной прослойке f2) .

Недостатком такой панели является большой расход металла, так как в каждой теплоизоляционной панели по всей ее площади устанавливают биметаллический лист из стали и алюминиц.

Цель изобретения — сокращение металлоемкости.

Поставленная цель достигается тем, что в теплоизоляционной панели, включающей наружные слои и отражающий элемент из биметалла, размещен"., ный между слоями в воздушной про- . слойке, отражающий элемент по длине панели выполнен из биметаллических пластин, между которыми натянут теплоотражающий экран °

Теплоотражающий экран выполнен из стекловолокна с отражающим слоем или алюминиевой фольги.

На фиг. 1 показана панель, в пла; не, разрез (при +20оС) на фнг. 2 - то.же, (при температуре свыше +20оС), на фиг. 3 — то же, (при температуре з ниже +20 С)1 на фиг. 4 — отражающий о, элемент, профильный разрез.

Теплоизоляционная панель состоит из двух наружных бетонных слоев I, воздушной прослойки 2 между ними.

На штырях 3, жестко закрепленных в наружных слоях I, свободно подвешен отражающий элемент 4, состоящий из биметаллических пластин: алюминиевой 5 и стальной 6, между которыми по всей площади натянут экран

7 из стекловолокна или алюминиевой фольги. На обе поверхности стекловолокна наносят отражающий слой.

При +20 С биметаллические пласО тины находятся в нейтральном положении, т.е. не изогнуты.

В жаркий. период эксплуатации при температуре наружного воздуха свыше +20 С биметаллические пластио ны под влиянием внешней температуры изгибаются вогнутостью наружу, изгибая одновременно экран 7. Чем больше температура, тем больше отражающая способность экрана, в вследствие чего наружный тепловой воздух не проникает внутрь помещения. В холодный период" эксплуатации, т.е. при температуре ниже +20 С биметаллические пластины 5 и 6 изгибаются в обратную сторону, препят.. ствуя утечке теплого воздуха из помещения.

Преимуществом данной панели является то, что происходит эффективная теплоизоляция помещения как в

8 > 7985 холодный так и в жаркий период эксп луатации, что очень важно в районах с континентальным и резко континентальнымм клима том, а также сокр ащение металлоемкости теплоизоляционной панели.

Формула изобретения

1 . Теплоизоляционная панель включающая наружнъ е слои и отражающий элемент из биметалла, размещеннъ и между слоями в воздушной прослойке, отличающаяся тем, что, с целью сокращения метала лоеакости, отражающий элемент по длине панели выполнен из биметаллических пластин, между которыми натянут теплоотражающий экран.

2. Панель по п.1, о т л и ч а ющ а я с я тем, что теплоотражающий экран выполнен из стекловолокна с отражающим слоем.

3, Панель по п.1 о т л и ч а ю щ а я с я тем, что теплоотражающий экран выполнен из алюминиевой фольги.

Источники информации, 30 принятые во внимание при экспертизе

1. Патент Франции 11 - 2237021, кл. Е 04 В 1/76, опублик. 1969.

2. Авторское свидетельство СССР

Ф 577283, .кл. Е 04 В 1/78, 1976

З5 (прототип).
