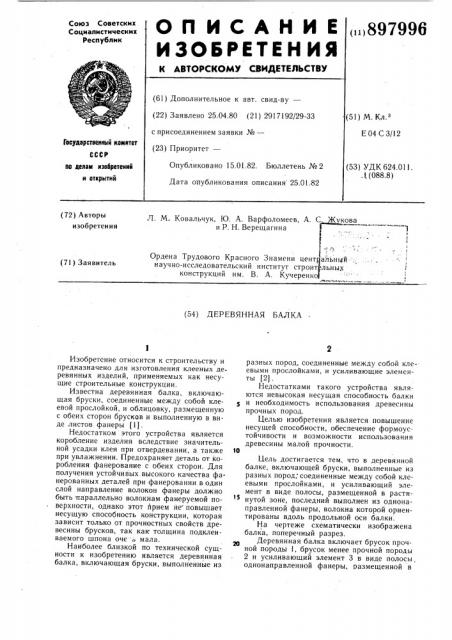

Деревянная балка (патент 897996)
Деревянная балка (патент 897996)
Показать все

Реферат



Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 25.04.80 (21) 2917192/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

Е 04 С 3/12

Гасударственный кемнтет

Опубликовано 15.0! .82. Бюллетень № 2

Дата опубликования описания 25.01.82 (53) УДК 624.01! .. 1, (088.8) па делам изобретений и открытий (72) Авторы изобретения

Л. M. Ковальчук, Ю. А. Варфоломеев, А. и P. Н. Верещагина кова

Ордена Трудового Красного Знамени цент ачьный (." научно-исследовательский институт строит льных конструкций им. В. A. Кучеренко (71) Заявитель (54) ДЕРЕВЯННАЯ БАЛКА

Изобретение относится к строительству и предназначено для изготовления клееных деревянных изделий, применяемых как несущие строительные конструкции.

Известна деревянная балка, включающая бруски, соединенные между собоя клеевой прослойкой, и облицовку, размещенную с обеих сторон брусков и выполненную в виде листов фанеры (1).

Недостатком этого устройства является коробление изделия вследствие значительной усадки клея при отвердевании, а также при увлажнении. Предохраняет деталь от коробления фанерование с обеих сторон. Для получения устойчивых высокого качества фанерованных деталей при фанеровании в один слой направление волокон фанеры должно быть. параллельно волокнам фанеруемой поверхности, однако этот прием не повышает несущую способность конструкции, которая зависит только от прочностных свойств древесины брусков, так как толщина подклеиваемого шпона оче"о омала.

Наиболее близкой по технической сущности к изобретению является деревянная балка, включающая бруски, выполненные из разных пород, соединенные между собой клеевыми прослойками, и усиливающие элементы (2) .

Недостатками такого устройства являются невысокая несущая способность балки и необходимость использования древесины прочных пород.

Целью изобретения является повышение несущей способности, обеспечение формоустойчивости и возможности использования древесины малой прочности. то

Цель достигается тем, что в деревянной балке, включающей бруски, выполненные из разных пород; соединенные между собой клеевыми прослойками, и усиливающий элемент в виде полосы, размещенной в растя нутой зоне, последний выполнен из однонаправленной фанеры, волокна которой ориентированы вдоль продольной оси балки.

На чертеже схематически изображена балка, поперечный разрез.

Деревянная балка включает брусок прочной породы 1, брусок менее прочной породы

2 и усиливающий элемент 3 в виде полосы, однонаправленной фанеры, размещенной в

897996

Формула изобретения.Составитель Г. Смиренная

Редактор Л. Повхан Техред А. Бойкас Корректор Г. Назарова

Заказ 11897/44 Тираж 720 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 растянутой зоне, волокна которой ориентированы вдоль продольной оси балки.

В клееной деревянной балке композитного сечения краевая растянутая зона облицована непрерывной полосой однонаправленной фанеры с высокой прочностью при растяжении. Однонаправленная фанера является древесным материалом, поэтому стойкость клееных соединений из однородных материалов в сложных температурно-влажностных условиях значительно выше. В однонаправленной фанере естественные пороки более равномерно размещаются по слоям шпона, поэтому она является более однородным, прочным и надежным материалом, чем массивная древесина. В однонаправленной фанере стыкование слоев шпона производят в разных сечениях, и целостность полосы фанеры не нарушается. Такая полоса фанеры, вклеенная в растянутой зоне, уменьшает ослабляющее влияние стыков и пороков в крайнем слое древесины, так как разрушение клееных деревянных элементов начинается с крайнего слоя растянутой зоны, чаще всего по стыкам соединения слоев по длине.. Вклеенная полоса однонаправленной фанеры уменьшает ослабляющее влияние зубчатых соединений.

Слои шпона в однонаправленной фанере разделены клеевыми швами, поэтому влагопроницаемость фанеры через плоскость листа значительно ниже, чем древесины; Полоса однонаправленной фанеры; вклеенная в тело элемента, значительно снижает миграцию атмосферной влаги в клеенои элементе при переменных температурно-влажностных условиях. В связи с этим уменьшается амплитуда скорости изменения влажностных напряжений, а также величина деформаций слоев клееного элемента, вызванных изменениями влажности.

Упрочнение растянутой зоны изгибаемых элементов влечет необходимость упрочнения сжатой зоны (возникает возможность образования складки смятия). Сжатую зону изгибаемых элементов выполняют из древесины лиственницы, прочность которой на 20о/о выше, чем сосны или ели, размещенных в растянутой зоне.

Составленная из этих пород деревянная балка, усиленная полосой однонаправленной

10 фанеры, обладает высокой прочностью, стабильной формоустойчивостью и обеспечивает возможность использования древесины малой прочности в ответственных конструкциях.

Деревянная балка, включающая бруски, выполненные из разных пород древесины, соединенные между собой клеевыми прослойго ками, и усиливающии элемент в виде полосы, размещенный в растянутой зоне, отличаюи4аяся тем, что, с целью повышения несущей способности, обеспечения формоустойчивости и возможности использования древесины

2s малой прочности, усиливающий элемент выполнен из однонаправленной фанеры, волокна которой ориентированы вдоль продольной оси балки.

Источники информации, принятые во внимание при экспертизе

1. Михайлов В. Н. Столярно-механическое производство. М.-Л., Гослесбумиздат, 1951, с. 77, рис. 47.

2. Реферативная информация ЦИНИС

Госстроя СССР, Сер. УШ, вып. 4, 1978, с. 35, рис. 17.
