Стыковое соединение элементов сборных железобетонных колонн

Стыковое соединение элементов сборных железобетонных колонн

Иллюстрации

Показать все

Реферат

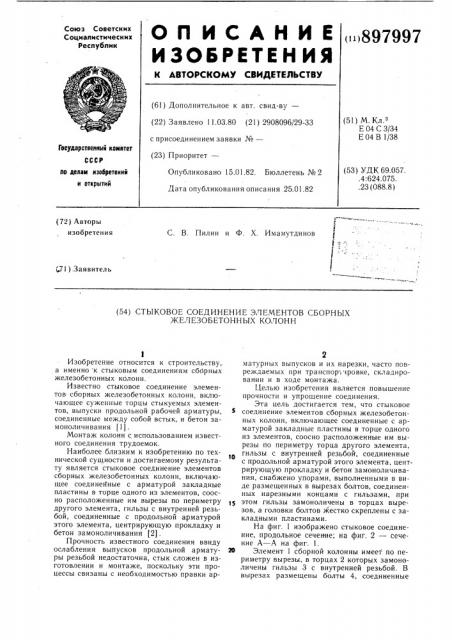

О П И С А Н И Е < 1897997

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 11.03.80 (21) 2908096/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл з

Е 04 С 3/34

Е04 В 1/38

Государственный комитет (53) УДК 69.057. .4:624.075. .23 (088.8) Опубликовано 15.01.82. Бюллетень № 2

Дата опубликования описания 25.01.82 ио делам изобретений и открытий (72) Авторы изобретения (С. В. Пилин и Ф. X. Имамутдинов

1 —.-. (71 ) .Заявитель (54) СТЫКОВОЕ СОЕДИНЕНИЕ ЭЛЕМЕНТОВ СБОРНЫХ

ЖЕЛЕЗОБЕТОННЫХ КОЛОНН

Изобретение относится к строительству, а именно к стыковым соединениям сборных железобетонных колонн.

Известно стыковое соединение элементов сборных железобетонных колонн, включающее суженные торцы стыкуемых элементов, выпуски продольной рабочей арматуры, соединенные между собой встык, и бетон замоноличивания (1).

Монтаж колонн с использованием известного соединения трудоемок.

Наиболее близким к изобретению по технической сущности и достигаемому результату является стыковое соединение элементов сборных железобетонных колонн, включающее соединенные с арматурой закладные пластины в торце одного из элементов, соосно расположенные им вырезы по периметру другого элемента, гильзы с внутренней резьбой, соединенные с продольной арматурой этого элемента, центрирующую прокладку и бетон замоноличивания (2).

Прочность известного соединения ввиду ослабления выпусков продольной арматуры резьбой недостаточна, стык сложен в изготовлении и монтаже, поскольку эти процессы связаны с необходимостью правки арматурных выпусков и их нарезки, часто повреждаемых при транспор- чровке, складировании и в ходе монтажа.

Целью изобретения является повышение прочности и упрощение соединения.

Эта цель достигается тем, что стыковое соединение элементов сборных железобетонных колонн, включающее соединенные с арматурой закладные пластины в торце одного из элементов, соосно расположенные им вырезы по периметру торца другого элемента, гильзы с внутренней резьбой, соединенные с продольной арматурой этого элемента, центрирующую прокладку и бетон замоноличивания, снабжено упорами, выполненными в виде размещенных в вырезах болтов, соединенных нарезными концами с гильзами, при этом гильзы замоноличены в торцах вырезов, а головки болтов жестко скреплены с закладными пластинами.

На фиг. 1 изображено стыковое соединение, продольное сечение; на фиг. 2 — сечение А — А на фиг. 1.

20 Элемент 1 сборной колонны имеет по периметру вырезы, в торцах 2 которых замоноличены гильзы 3 с внутренней резьбой. В вырезах размещены болты 4, соединенные

897997

Формула изобретения фиг. 2

Составитель Н Радковский

Редактор Л. Повхан Техред А. Бойкас Корректор Г. H аз а ро ва

Заказ 11897/44 Тираж 720 Подписное

ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, )K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 з нарезными концами с гильзами и жестко скрепленные головками, например, на сварке с закладн171ми пластинами 5 элемента 6.Стыковое соединение содержит центрирующую прокладку 7 и бетон замоноличивания 8, Изобретение позволяет повысить прочность стыков элементов сборных железобетонных колонн, используя гильзы и болты необходимого по условиям прочности диаметра, упростить монтаж и снизить его трудоемкость за счет упрощения конструкции соединения.

Стыковое соединение элементов сборных железобетонных колонн, включающее соединенные с арматурой закладные пластины в торце одного из элементов соосно расположенные им вырезы по периметру торца другого элемента, гильзы с внутренней резьбой, соединенные с продольной арматурой этого элемента, центрирующую прокладку и бетон замоноличивания, отличающееся тем, что, с целью повышения прочности и упрощения соединения, оно снабжено упорами, выполненными в виде размещенных в вырезах болтов, соединенных нарезными концами с гильзами, при этом, гильзы замоноличены в торцах вырезов, а головки болтов жестко скреплены с закладными пластинами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 435335, кл. Е 04 С 3/34, 1972.

2. Авторское свидетельство СССР № 638699, кл. Е 04 С 3/34, 1977 (прототип).
