Реферат

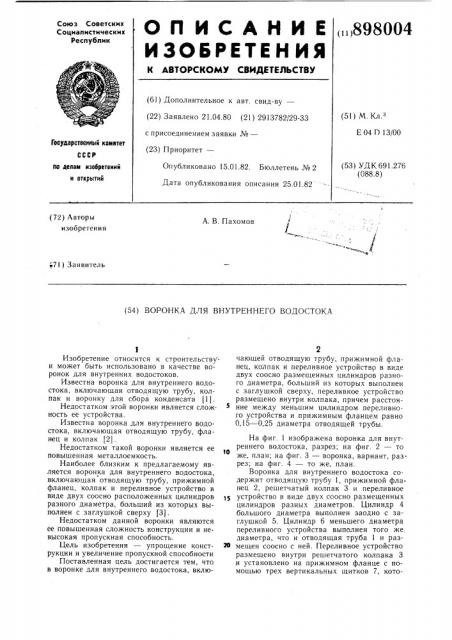

ОП ИСАНИЕ

ИЗЬБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< 898004 (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.04.80 (21) 2913782/29-33 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.01.82. Бюллетень № 2

Дата опубликования описания 25.01.82 (51) М Кл з

Е 04 Г) 13/00

Государственный комитет (53) УДК 691.276 (088.8) но делам изобретений и открытий (72) Авторы изобретения

А. В. Пахомов (71) Заявитель (54) ВОРОНКА ДЛЯ ВНУТРЕННЕГО ВОДОСТОКА

Изобретение относится к строительству и может быть использовано в качестве воронок для внутренних водостоков.

Известна воронка-для внутреннего водостока, включающая отводящую трубу, колпак и воронку для сбора конденсата {1).

Недостатком этой воронки является сложность ее устройства.

Известна воронка для внутреннего водостока, включающая отводящую трубу, фланец и колпак (2).

Недостатком такой воронки является ее повышенная металлоемкость.

Наиболее близким к предлагаемому является воронка для внутреннего водостока, включающая отводящую трубу, прижимной фланец, колпак и переливное устройство в виде двух соосно расположенных цилиндров разного диаметра, больший из которых выполнен с заглушкой сверху (3).

Недостатком данной воронки являются ее повышенная сложность конструкции и невысокая пропускная способность.

Цель изобретения — упрощение конструкции и увеличение пропускной способности

Поставленная цель достигается тем, что в воронке для внутреннего водостока, включающей отводящую трубу, прижимной фланец, колпак и переливное устройство в виде двух соосно размещенных цилиндров разного диаметра, больший из которых выполнен с заглушкой сверху, переливное устройство размещено внутри колпака, причем расстояние между меньшим цилиндром переливного устройства и прижимным фланцем равно

0,15 — 0,25 диаметра отводящей трубы.

На фиг. 1 изображена воронка для внутреннего водостока, разрез; на фиг. 2 — то 10 же, план; на фиг. 3 — воронка, вариант, разрез; на фиг. 4 — то же, план.

Воронка для внутреннего водостока содержит отводящую трубу 1, прижимной фланец 2, решетчатый колпак 3 и переливное устройство в виде двух соосно размещенных цилиндров разных диаметров. Цилиндр 4 большого диаметра выполнен заодно с заглушкой 5. Цилиндр 6 меньшего диаметра переливного устройства выполнен того же диаметра, что и отводящая труба 1 и раз2В мешен соосно с ней. Переливное устройство размещено внутри решетчатого колпака 3 и установлено на прижимном фланце с помощью трех вертикальных щитков 7, кото898004 рые расположены радиально под углом 120 друг к другу. Между цилиндром 6 меньшего диаметра и прижимным фланцем 2 имеется зазор h, равный 0,15 — 0,25 диаметра отводящей трубы 1.

Воронка работает следующим образом.

При небольшом притоке вода уходит в отводящую трубу 1 через зазор между цилиндром 6 и прижимным фланцем 2 свободно без гидравлических ударов, так как пропускная способность отводящей трубы больше зазора между прижимным фланцем 2 и цилиндром 6 переливного устройства. При большом притоке вода перекрывает нижнюю кромку цилиндра 4. Вода, вытекающая в зазор между прижимным фланцем 2 и цилиндром 6 в отводящую трубу 1, увлекает за собой воздух из-под колпака, образованного большим цилиндром 4 с заглушкой 5, создавая сифонный режим движения. При этом вода движется между цилиндром 6 и цилиндром 4 с заглушкой 5, проходит внутрь цилиндра 6 и попадает в отводящую трубу 1.

Сифонный режим движения воды обеспечивает повышение производительности воронки.

Предлагаемое устройство воронки позволяет упростить ее конструкцию и увеличить пропускную способность.

Формула изобретения

Воронка для внутреннего водостока, включающая отводящую трубу, прижимной фланец, колпак и переливное устройство в виде двух соосно размещенных цилиндров

1о разного диаметра, больший из которых выполнен с заглушкой сверху, отличающаяся тем, что, с целью упрощения конструкции и увеличения пропускной способности, переливное устройство размещено внутри колпака, причем расстояние между меньшим ци15 линдром переливного устройства и прижимным фланцем равно 0,15 — 0,25 диаметра отводящей трубы.

Источники информации, принятые во внимание при экспертизе

2О 1. Авторское свидетельство СССР № 49140, кл. Е 04 D 13/08, 1936.

2. Авторское свидетельство СССР № 317768, кл. Е 04 D 13 04, 1970.

3. Авторское свидетельство СССР № 651107, кл. Е 04 D 13/04, 1977.
