Реферат

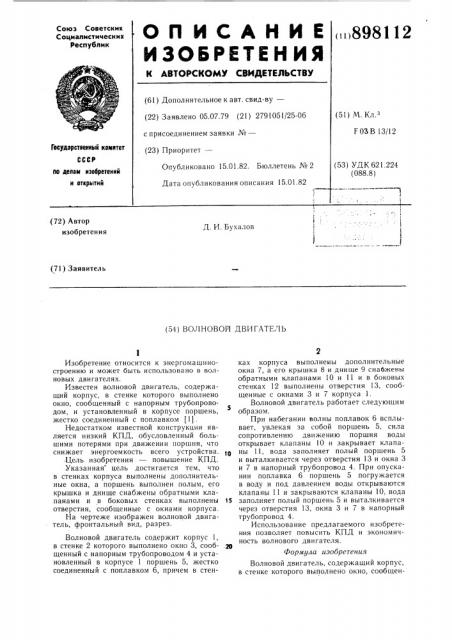

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик 898112 (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.07.79 (21) 2791051/25-06 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.01.82. Бюллетень № 2

Дата опубликования описания 15.01.82 (51) М. Кл.э

F 03 B 13/! 2

Государственный комитет (53) УДК 621 224 (088.8) ло делам нэооретеннй н открмтнй (72) Автор изобретения

Д. И. Бухалов (71) Заявитель (54) ВОЛНОВОИ ДВИГАТЕЛЬ

Изобретение относится к энергомашиностроению и может быть использовано в волновых двигателях.

Известен волновой двигатель, содержащий корпус, в стенке которого выполнено окно, сообщенный с напорным трубопроводом, и установленный в корпусе поршень, жестко соединенный с поплавком (1).

Недостатком известной конструкции является низкий КПД, обусловленный большими потерями при движении поршня, что снижает энергоемкость всего устройства.

:Цель изобретения — повышение КПД.

Указанная цель достигается тем, что в стенках корпуса выполнены дополнительные окна, а поршень выполнен полым, его крышка и днище снабжены обратными клапанами и в боковых стенках выполнены 15 отверстия, сообщенные с окнами корпуса.

На чертеже изображен волновой двигатель, фронтальный вид, разрез.

Волновой двигатель содержит корпус 1, в стенке 2 которого выполнено окно 3, сооб- .эе щенный с напорным трубопроводом 4 и установленный в корпусе 1 поршень 5, жестко соединенный с поплавком 6, причем в стенках корпуса выполнены дополнительные окна 7, а его крышка 8 и днище 9 снабжены обратными клапанами 10 и 11 и в боковых стенках 12 выполнены отверстия 13, сообщенные с окнами 3 и 7 корпуса 1.

Волновой двигатель работает следующим образом.

При набегании волны поплавок 6 всплывает, увлекая за собой поршень 5, сила сопротивлению движению поршня водь1 открывает клапаны 10 и закрывает клапаны 11, вода заполняет полый поршень 5 и выталкивается через отверстия 13 и окна 3 и 7 в напорный трубопровод 4. При опускании поплавка 6 поршень 5 погружается в воду и под давлением воды открываются клапаны 11 и закрываются клапаны 10, вода заполняет полый поршень 5 и выталкивается через отверстия 13, окна 3 и 7 в напорный трубопровод 4.

Использование предлагаемого изобретения позволяет повысить КПД и экономичность волнового двигателя. формула изобретения

Волновой двигатель, содержащий корпус, в стенке которого выполнено окно, сообщен898112

Составитель Т. Куликова

Редактор 1. Повкан Техред А. Бойкас Корректор Н. Швыдкая

Заказ 1! 914/50 Тираж 494 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 ный с напорным трубопроводом и установленный в корпусе поршень, жестко соединенный с поплавком, отличающийся тем, что, с целью повышения КПД, в стенках корпуса выполнены дополнительные окна, а поршень выполнен полым, его крышка и днище снабжены обратными клапанами и в боковых стенках выполнены отверстия, сообщенные с окнами корпуса.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № оо089, кл. 88 в 3, 1933.
