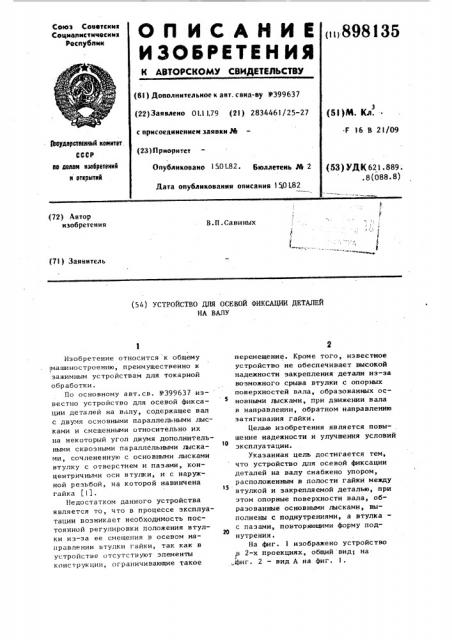

Изобретение относится к общему машиностроению, преимущественно к зажимным устройствам для токарной обработки.

По основному авт.св. %399637 известно устройство для осевой фиксации деталей на валу, содержащее вал с двумя основными параллельными лысками и смещенными относительно их на некоторый угол двумя дополнительными сквозными параллельными лысками, сочлененную с основными лысками втулку с отверстием и пазами, концентричными оси втулки, и с наружной резьбой, на которой навинчена гайка (1l.

Недостатком данного устройства является то, что в процессе эксплуатации возникает необходимость постоянной регулировки положения втулки иэ-за ее смещения в осевом направлении втулки гайки, так как в устройстве отсутствуют элементы конструкции, ограничивающие такое перемещение. Кроме того, известное устройство не обеспечивает высокой надежности закрепления детали из-за возможного срыва втулки с опорных поверхностей вала, образованных основными лысками, при движении вала в направлении, обратном направлению затягивания гайки, Целью изобретения является повы-, шение надежности и улучшения условий

10 эксплуатации.

Указанная цель достигается тем, что устройство для осевой фиксации деталей на валу снабжено упором, расположенным в полости гайки между

I5 втулкой и закрепляемой деталью, при этом опорные поверхности вала, образованные основными лысками, выполнены с поднутрениями, а втулка—

20 с пазами повторяюшими форму подЭ нутрения.

На фиг. 1 изображено устройство в 2-х проекциях, общий вид; на ,,1фиг. 2 — вид А на фиг. l.

8981

Устройство для осевой фиксации деталей на валу содержит вал 1, на котором установлена деталь 2, с гайкой 3, навинченной на втулку 4, опирающуюся своими пазами 5 на опорные поверхности 6 с поднутрениями 7 глубиной h, образованными основными лысками вала. Внутри гайки 3 между деталью 2 и втулкой 4 установлен по тугой резьбе регулируемый упор 8 на расстоянии Н от втулки 4, При зажиме детали 2 гайку 3 с расположенными в ней втулкой 4 и упором 8 надевают на вал 1 и поворачивают в направлении затягивания до тех пор, пока поверхности 6 с поднутрениями 7 полностью не войдут в пазы 5 втулки 4 и не произойдет закрепление детали 2. При освобождении зажимаемой детали гайку 3 поворачивают в обратном направлении до тех пор, пока втулка 4 не повернется в исходное положение, последнее произойдет в том случае, когда зазор между гайкой 3 и зажимаемой деталью

2 будет равным или больше глубины h поднутрения 7. После возврата втулки 4 в исходное положение она коснется упора 8 и вращение гайки 3 пре.кратится. Это послужит сигналом к съему всего устройства с вала.

Следовательно, для нормальной работы устройства зазор Н между втул10 !

35 ф кой 4 и упором 8 при закрепленной детали должен быть несколько больше величины h„ равной глубине поднутрения 7е

Использование предлагаемого устройства в промышленности позволяет существенно повысить его надежность за счет улучшения условий эксплуатации, а также срок службы за счет повышения его надежности.

Формула изобретения

1. Устройство для осевой фиксации деталей на валу по авт.св. 11 399637, о т л и ч а ю щ е е с я тем, что, с целью улучшения условий эксплуатации, оно снабжено упором, расположенным в полости гайки между втулкой и закрепляемой деталью.

2, Устройство по п.1, о т л и чающее с я тем, что, с целью повышения надежности, опорные поверхности вала, образованные основными лысками, выполненными с поднутрениями, а втулка — с пазами, повторяющими форму поднутрения.

Источники инфррмации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р399637, кл. F 16 В 21/09, 1973.
