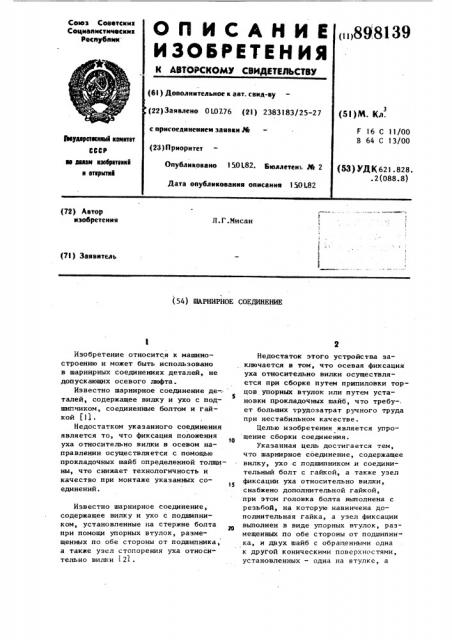

Л.Г.Мисан (71) Заявятель (54) ШАРНИРНОЕ СОЕДИНЕНИЕ
Изобретение относится к машиностроению и может быть использовано в шарнирных соединениях деталей, не допускающих осевого люфта.
Известно шарнирное соединение де-..
S талей, содержащее вилку и ухо с подшипчиком, соединенные болтом и гайKOH (1) .
Недостатком указанного соединения является то, что фиксация положения уха относительно вилки в осевом направлении осуществляется с помощью прокладочных шайб определенной толщины, что снижает технологичность и качество при монтаже указанных соединений.
Известно шарнирное соединение, содержащее вилку и ухо с подшипником, установленные ма стержне болта при помощи упорных втулок, размещенных по обе стороны от подшипника, а также узел стопорения уха относительно вилки 21.
Недостаток этого устройства заключается в том, что осевая фиксация уха относительно вилки осуществляется при сборке путем припиловки торцов упорных втулок или путем установки прокладочных шайб, что требу-. ет больших трудозатрат ручного труда при нестабильном качестве.
Целью изобретения является упро щение сборки соединения.
Указанная цель достигается тем, что шарнирное соединение, содержащее вилку, ухо с подшипником и соединительный болт с гайкой, а также узел фиксации уха относительно вилки, снабжено дополнительной гайкой, при этом головка болта выполнена с резьбой, на которую навинчена дополнительная гайка, а узел фиксации выполнен в виде упорных втулок, размещенных по обе стороны от подшипни" ка, и двух шайб с обращенными одна к другой коническими поверхностями, установленных — одна на втулке, а
89813
3 другая — на резьбовом хвостовике болта, с возможностью развальцовки конца втулки между коническими поверхностями шайб при завинчивании гайки.
На чертеже изображено шарнирное соединение.
Шарнирное соединение содержит вилку 1 и ухо 2 с подшипником 3, со- единенные болтом 4 с гайкой 5, прн 1Е этом на резьбу болта навинчена дополнительная гайка 6, а узел фиксации уха 2 относительно вилки 1 выполнен в виде двух упорных втулок
7 и 8, размещенных по обе стопоны 1у от подшипника, и двух шайб 9 и 10, с обращеииьзчи одна к другой коническими поверхностями. Шайба 9 установлена на втулке 8, а шайба 10 на реэьбовом хвостовике болта 4 с возможностью раэвйльцовки конца Втулки
8 при завинчиваиии гайки 5.
Сборка и работа соединения осуществляется следующим образом, В проушины вилки 1 устанавливаются у упорные втулки 7 и 8 буртиками внутрь а на головку болта слегка навинчивается доиолнитальиаа гайка 6. Затем в совмещенные отверстия подшипника 3 и проучи вилки 1 вводится З© болт 4, выбирается зазор между торцом головки болта, втулкой 7 и торцом подшипника 3. Зазор между головкой болта и щекой вилки выбйрается дополнительной гайкой 6. Затем на концевуво часть втулки 8 надевается
И шайба 9, а на стержень болта шайба
10, и соединение стягивается гайкой
5. Нри завиичивании гайки концевая часть втулки 8 зажнмается между коническими новерхностяии шайб, при этом выбираются зазоры между торцом подшипника, втулкой 8 и гайкой 5 и
9 ф фиксируется положение уха относительно вилки.
В предлагаемом неразборном шарнирном соединении осуществляется фиксация уха относительно вилки в осевом направлении в любом промежуточном положении, при этом нет необходимости производить индивидуальную припиловку торцов упорных втулок или устанавливать прокладочные шайбы, что сокращает время сборки соединения, повышает его технологичность и качество.
Формула изобретения
Шарнирное соединение, содержащее вилку; ухо с подшипником и соединительный болт с гайкой, а также узел фиксации уха относительно вилки, о т л и ч а ю щ е е с я тем, что, с целью упрощения сборки, оно снабжено дополнительной гайкой, при этом головка болта выполнена с резьбой, на которую навинчена дополнительная гайка, а узел фиксации выполнен в ниде упорных втулок, размещенных по обе стороны от подшипника, и двух шайб с обращенными одна к другой коническими поверхностями, установленных— одна на втулке, а другая — на резьбовом хвостовике болта, с возможностью развальцовки конца втулки между коническими поверхностями шайб при завинчивании гайки.
Источники информации, принятые во внимание при экспертизе
l. Патент США Р 3831888, кл. 244-54, 1974.
2. Авторское свидетельство СССР
-272057, кл. В 64 с 13/00, 1967.
