Сферический шарнир

Иллюстрации

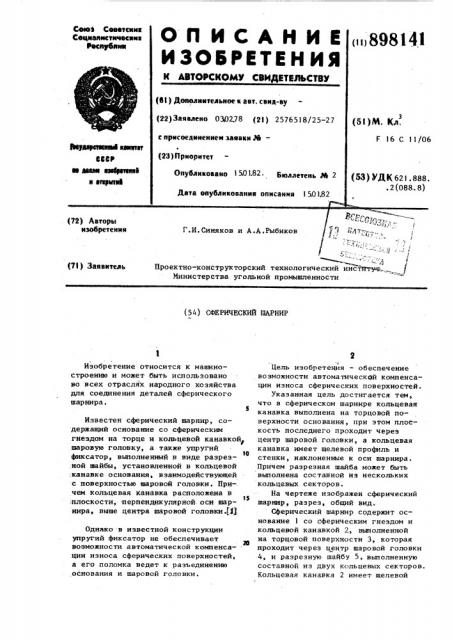

Сферический шарнир (патент 898141)
Сферический шарнир (патент 898141)
Сферический шарнир (патент 898141)
Показать все

Реферат



И,„

<;, l ...7

1

° Л р

Проектно-конструкторский текноиогический инстнтуи.

Министерства угольной промышленности (71) Заявнтевь (54) СФЕРИЧЕСКИЙ ИАРНИР

Изобретение относится к машиностроению и может быть использовано во всех отраслях народного хозяйства для соединения деталей сферического шарнира.

Известен сферический шарнир, содержащий основание со сферическим гнездом на торце и кольцевой канавкой, шаровую головку, а также упругий

10 фиксатор, выполненный в виде разрезной шайбы, установленной в кольцевой .канавке основания, взаимодействующей с поверхностью шаровой головки. При-. чем кольцевая канавка расположена в

15 плоскости, перпендикулярной оси шарнира, выше центра шаровой головки Щ

Однако в известной конструкции упругий фиксатор не обеспечивает возможности автоматической компенса- . ции износа сферических поверхностей, а его поломка ведет к разъединению ,основания и шаровой головки.

Цель изобретения — обеспечение возможности автоматической компенсации износа сферических поверхностей.

Указанная цель достигается тем, что в сферическом шарнире кольцевая канавка выполнена на торцовой поверхности основания, при этом плоскость последнего проходит через центр шаровой. головки, а кольцевая канавка имеет щелевой профиль и стенки, наклоненные к оси шарнира.

Причем разрезная шайба может быть выполнена составной из нескольких кольцевых секторов.

На чертеже изображен сферический шарнир, разрез, общий вид.

Сферический шарнир содержит основание 1 со сферическим гнездом и кольцевой канавкой 2, выполненной на торцовой поверхности 3 которая проходит через центр шаровой головки

4, и разрезную шайбу 5, выполненную составной из двух кольцевых секторов.

Кольцевая канавка 2 имеет щелевой

3 898 профиль и стенки, наклоненные к оси шарнира.

В собранном виде. упруго деформированная разрезная шайба 5 образует усеченный конус, который наружной поверхностью у большего его основа-, ния прижимается .к наружной наклонной стенке кольцевой канавки 2, а внутренней поверхностью у меньшего его основания опирается на диаметр d шаровой головки 4. Между дном кольцевой канавки 2 и разрезной шайбой

5 образуется зазор Z. Ýòoò зазор по мере износа сферических поверхностей уменьшается эа счет перемещения упруro деформированной шайбы 5. Перемещение ее обусловлено взаимодействием с наружной наклонной стенкой. кольцевой канавки 2 и поверхностью шаровой головки 4..Глубина кольцевой канавки,и ширина разрезной шайбы принимаются такими, чтобы в собранном состоянии обеспечивался зазор Z между дном кольцевой канавки и разрезной шайбой. Выполнение кольцевой канавки, имеющей щелевой профиль и стенки, наклоненные к оси шарнира, обеспечивает возможность-автоматической компенсации износа сферических поверхностей, .что увеличивает долговечность сферического шарнира. Кроме увеличения долговечности сферического шарнира расположение кольцевой канавки на торцовой поверхности основания, проходящей через центр.шаровой головки, обеспечивает снижение материалоемкости основания, поскольку не требуется та его часть, расположенная выше оси шаровой головки, 141 4 в которой находится кольцевая канавка в известном сферическом шарнире.

Выполнение разрезной шайбы составной из нескольких кольцевых секторов упрощает технологию их изготовления, позволяет экономно расходовать материал и обеспечивает повышенную надежность соединения основания и шаровой головки.

Формула изобретения

1. Сферический шарнир,. содержащий

111 основание со сферическим гнездом на .торце и кольцевой канавкой, шаровую головку, а также упругий фиксатор, выполненный в виде. разрезной шайбы, установленной в кольцевой канавке рр основания, взаимодействующей с поверхностью шаровой головки,.о т л ич а ю шийся тем, что, с целью обеспечения возможности автоматичес кой компенсации износа сферических

33 поверхностей, кольцевая канавка выполнена на торцовой поверхности основания, при этом плоскость последнего проходит через центр сферического

Ф . гнезда, а кольцевая канавка имеет

Зу щелевой профиль и стенки, наклоненные к оси шарнира.

2. Шарнир по п.1, о т л и ч а ю— шийся тем, что разрезная шайба выполнена составной нз нескольких кольцевых секторов.

Источникиинформации, 1принятые во внимание при экспертизе

1. Патент США У 3862807, кл. 403-135, 1975.

898141

Составитель Г.Абрамова

Техред С.Мигунова Корректор В.Синицкая

Редактор Л.Повхан

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Заказ 11918/51 Тираж 797 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
