Полумуфта упругой муфты

Иллюстрации

Полумуфта упругой муфты (патент 898158)
Полумуфта упругой муфты (патент 898158)
Показать все

Реферат



Сснеэ Сееетскнд

Соцналнстнчесинд

Республик

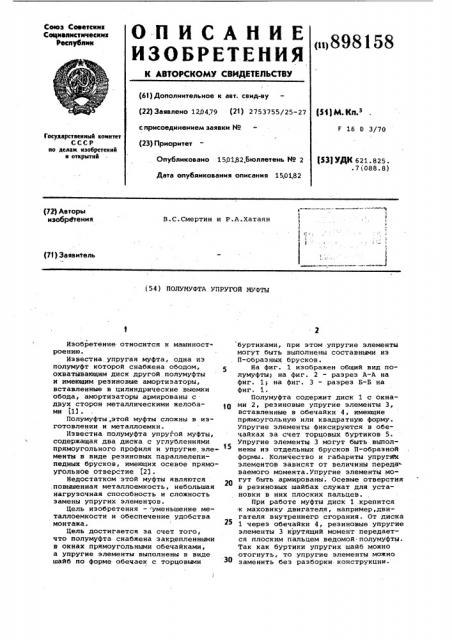

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 12.04.79 (21) 2753755/25-27 (341М. Кд.з с присоединением заявки ¹

16 0 3/70

Государственный комитет

СССР но делам изобретений н открытий (23) Приоритет (531УДК 621. 825.

° 7(088.8) Опубликовано 150182.Бюллетень № 2

Дата опубликования описания 1501.82 (72) Авторы изобретения

Ь с (1

В.С.Смертин и P.A.Õàòàÿí

1 (73) Заявитель (54 ) ПОЛУМУФТА УПРУГОЙ МУФТЫ

Изобретение относится к машиностроению.

Известна. упругая муфта, одна из полумуфт которой снабжена ободом, охватывающим диск другой полумуфты и имеющим резиновые амортизаторы, вставленные в цилиндрические выемки обода, амортизаторы армированы с двух сторон металлическими желобами (1) .

Полумуфты „этой муфты сложны в изготовлении и металлоемки.

Известна полумуфта упругой муфты, содержащая два диска с углублениями прямоугольного профиля и упругие.эле» менты в виде резиновых параллелепипедных брусков, имеющих осевое прямоугольное отверстие (23.

Недостатком этой муфты являются .повышенная металлоемкость, небольшая нагрузочная способность и сложность замены упругих элементов.

Цель изобретения — уменьшение металлоемкости и обеспечение удобства монтажа.

Цель достигается за счет того, что полумуфта снабжена закрепленными в окнах прямоугольными обечайками, а упругие элементы выполнены в виде шайб по форме обечаек с торцовыми буртиками, при этом .упругие элементы могут быть выполнены составными из

П-образных брусков.

5 На фиг. 1 изображен общий вид полумуфты; на фиг. 2 — разрез А-A на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1.

Полумуфта содержит диск 1 с окнами 2, резиновые упругие элементы 3, вставленные в обечайки 4, имеющие прямоугольную или квадратную форму.

Упругие элементы фиксируются в обечайках за счет торцовых буртиков 5. упругие элементы 3 могут быть выполнены из отдельных брусков lI-образной формы. Количество и габариты ynpyrrhc элементов зависят от величины переда ваемого момента. упругие элементы могут быть армированы. Осевые отверстия в резиновых шайбах служат для установки в них плоских пальцев.

При работе муфты диск 1 .крепится к маховику двигателя, например,двигателя внутреннего сгорания. От диска

1 через обечайки 4, резиновые упругие элементы 3 крутящий момент передается плоским пальцем ведомой-полумуфты.

Так как буртики упругих шайб можно отогнуть, то упругие элементы можно заменить без разборки.конструкцни898158

Х А-А

Фиг.2

По сравнению с известной полумуф- . та .имеет только один диск н не требует штампуемых углублений для размещения упругих элементов.

Формула изобретения

1. Полумуфта упругой муфты, содержащая диск.с окнами и установленные в окнах упругие элементы с осевыми прямоугольными отверстиями, о т л нч а ю щ а я с я тем, что, с целью

УМеньшеиия металлоемкости и обеспечения удобства монтажа, она снабжена закрепленными в окнах прямоугольнымн обечайками, а упругие элементы выполнены в виде шайб по форме обечаек с торцовыми буртиками.

2. Полумуфта по п.1, о т л и ч а ю щ а я с я тем, что упругие элементы выполнены составными из Побразных брусков.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 195794, кл F 16 0 3/58, 1964.

2. Авторское свидетельство СССР по заявке . В 2633882/25-27; кл. F 16 0 3/70, 1978.

ВНИИПИ Заказ 11921/52

Тираж 980 Подписное

Филиал ППП "Патент", r.Óæãîðîä,óë.ÏðîåêòHàÿ,4
